Questões sobre Topografia

Leia o texto seguinte:

Você procede o nivelamento geométrico para calcular a altitude de alguns pontos. No início do segmento nivelado há um RN com altitude igual a 910,780m. Foram realizadas medidas em três estações, denominadas de 1, 2 e 3.

Considerando-se Lv “leitura de vante” e Lr “leitura de ré”, as medidas obtidas foram Lr1 = 0,975 e Lv1 = 3,850; Lr2 = 0,560 e Lv2 = 2, 170; Lr3 = 1,265 e Lv3 = 1,060 (unidade: metro) Com base no texto acima, responda às duas questões seguintes:

A altitude do último ponto, em metros, é igual a

• A.

  906,000

• B.

  906,500

• C.

  906,500

• D.

  906,295

• E.

  NRA

Nas áreas com declividade de 20% em levantamentos topográficos planialtimétricos representados em escala 1:10.000, as curvas de nível traçadas com equidistância vertical de 5 metros são representadas em planta distanciadas em

• A.

  0,5 mm.

• B.

  2,5 mm.

• C.

  5,0 mm.

• D.

  2,5 cm.

• E.

  5,0 cm.

Sabe-se que o ângulo ABC é reto com vértice na estaca B e também que o rumo da estaca A para a estaca B é S30º40’E. Portanto, o azimute à direita na estaca A sentido vante é

• A.

  30º40’

• B.

  59º20’

• C.

  90º00’

• D.

  149º20’

• E.

  329º20’

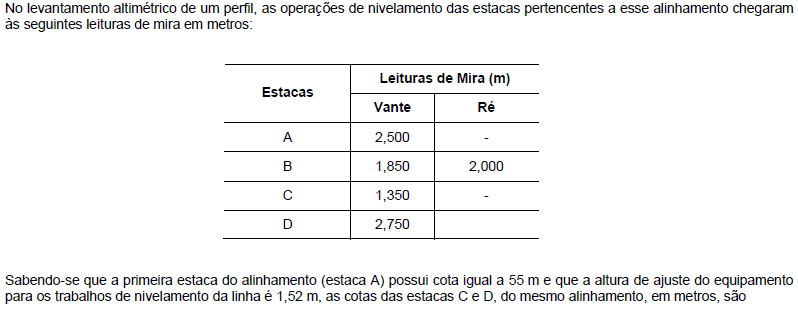

• A.

  56,300 e 54,900

• B.

  56,350 e 57,750

• C.

  55,550 e 65,550

• D.

  55,170 e 59,270

• E.

  68,500 e 68,200

Em um levantamento topográfico planialtimétrico foi caracterizada uma poligonal fechada de 5 pontos. O azimute no vértice 1 foi medido e seu valor é igual a 37°15’. Sabendo que a deflexão do vértice 1 é igual a 45°12’ e a deflexão do vértice 2 é igual a 12°41’, o azimute do vértice 2 é igual a

• A.

  04°44’.

• B.

  49°56’.

• C.

  25°26’.

• D.

  32°31’.

• E.

  12°41’.

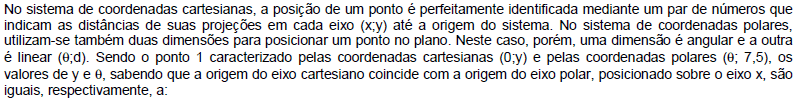

• A.



• B.



• C.



• D.



• E.



A locação dos pontos que irão definir a obra no terreno é feita a partir de um referencial previamente definido, considerando-se três coordenadas, sendo:

• A.

  duas ímpares e uma par.

• B.

  duas internas e uma externa.

• C.

  duas externas e uma interna.

• D.

  duas planimétricas e uma altimétrica.

• E.

  uma planimétrica e duas altimétricas.

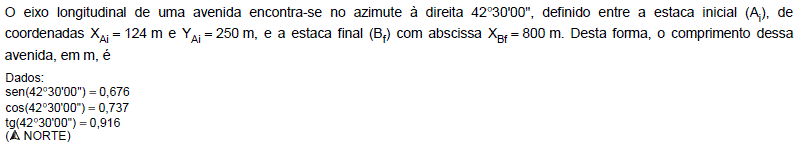

• A.

  1555.

• B.

  1000.

• C.

  370.

• D.

  155.

• E.

  100.

O rumo correspondente ao azimute de 208°37’04’’ é:

• A.

  28°37’04’’ NE

• B.

  28°37’04’’ SO

• C.

  28°37’04’’ SE

• D.

  61°22’56’’ SO

• E.

  61°22’56’’ NO

Para a execução dos levantamentos topográficos, a NBR 13.133 estabelece a dimensão máxima do plano topográfico, a partir do qual o levantamento deve ser dividido em sistemas topográficos locais para evitar erros devidos à curvatura da terra. A dimensão máxima desse plano topográfico é, em km, de

• A.

  80.

• B.

  60.

• C.

  30.

• D.

  20.

• E.

  1.
