Questões sobre Topografia

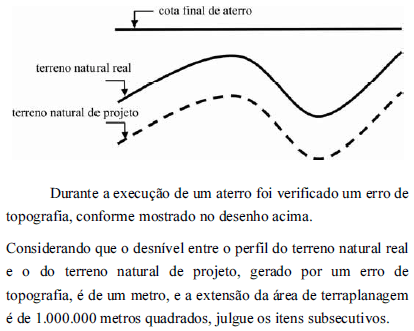

Se o terreno natural real estivesse em cota inferior ao terreno natural de projeto, o erro não afetaria a medição dos serviços.

• C. Certo
• E. Errado

Em topografia, a planimetria é a operação que tem por objetivo a determinação, no terreno, de todos os dados necessários à representação das suas características no plano horizontal. Dessa forma, a planimetria contempla a medida de ângulos e distâncias projetadas neste plano. O ângulo formado pelo prolongamento da diretriz do alinhamento anterior do caminhamento e pelo novo alinhamento é denominado

• A.

  rumo.

• B.

  azimute.

• C.

  deflexão.

• D.

  ré.

• E.

  vante.

Curva de nível é a linha de interseção obtida por planos paralelos, equidistantes, com o terreno a representar. Basicamente, é a forma de indicar a altimetria no plano. Sobre as características das curvas de nível considere:

I. Todos os pontos de uma mesma curva de nível têm a mesma cota.

II. É possível o cruzamento ou a junção de duas curvas de nível com cotas distintas.

III. O espaçamento das curvas de nível indica a declividade do terreno.

IV. Curvas de nível muito próximas indicam terreno pouco acidentado ou pouco inclinado.

Está correto o que consta em

• A.

  III e IV, apenas.

• B.

  I e III, apenas.

• C.

  I e IV, apenas.

• D.

  II e IV, apenas.

• E.

  I, II, III e IV.

Com relação à locação de obras, é correto afirmar:

• A.

  Na locação por cavaletes, o consumo de materiais é maior.

• B.

  A locação por tábua corrida é indicada somente para obras de pequeno porte.

• C.

  A locação por cavaletes é indicada para obras de menor porte.

• D.

  A locação por cavaletes é recomendada somente para obras complexas.

• E.

  Em terrenos inclinados, os gabaritos devem seguir a mesma inclinação do terreno.

Em uma planta topográfica, você observa que as curvas de níveis são próximas uma das outras. Sobre este terreno, você conclui que ele é

• A.

  plano

• B.

  semi-plano

• C.

  íngreme

• D.

  pouco inclinado

• E.

  sem a planta altimétrica, é impossível concluir alguma coisa.

Assinale a alternativa que NÃO contém um equipamento usado em levantamento topográfico:

• A.

  Teodolito.

• B.

  Trena.

• C.

  Transferidor.

• D.

  Balisas.

Com relação à execução de serviços topográficos, é correto afirmar:

• A. A trena de fibra de vidro apresenta alta deformação e baixa resistência à umidade e a produtos químicos.
• B. Os piquetes são utilizados para manter o alinhamento, na medição entre pontos, quando há necessidade de se executar vários lances.
• C. Dentre os erros que podem ser cometidos na medida direta de distância, destacam-se o erro relativo ao comprimento nominal da trena, o erro de catenária e a falta de verticalidade da baliza.
• D. Os teodolitos são equipamentos destinados à medição da distância entre dois pontos.
• E. Estação total é o nome dado ao equipamento que agrupa, exclusivamente, as funções de um teodolito com a de um processador matemático.

A topografia é uma ciência que tem como objetivo representar parte da superfície terrestre em uma escala adequada. Em relação à topografia, é INCORRETO afirmar que:

• A.

  a escala adequada muda em função da aplicação, ou seja, a escala para representar pequenos lotes é diferentes da escala utilizada na representação de propriedades rurais;

• B.

  a planimetria consiste na representação de pontos de interesse sobre um plano sem a preocupação com o relevo da região;

• C.

  a altimetria consiste em representar sobre um plano o relevo da superfície terrestre;

• D.

  as curvas de níveis constituem em um procedimento utilizado pela planimetria para representar os pontos no terreno;

• E.

  existem basicamente dois sistemas para definição tridimensional de pontos no terreno: sistema de coordenadas cartesianas e sistema de coordenadas esféricas.

Sobre os métodos de nivelamento, analise as proposições abaixo.

1) No método das visadas iguais, o nível deve estar equidistante das estações, mas não precisa necessariamente estar sobre o alinhamento entre os dois pontos.

2) No método das visadas extremas, não é necessário medir a altura do equipamento.

3) O método de nivelamento trigonométrico é o mais preciso entre todos os métodos.

Está(ão) correta(s), apenas:

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  1 e 2.

• E.

  1 e 3.

Os levantamentos topográficos são apoiados num conjunto de pontos, cujas coordenadas geodésicas, relativas a vários data geodésicos, são conhecidas com rigor. Tal conjunto é representado graficamente por uma malha triangular, designada por rede geodésica, associada ao método utilizado na determinação das coordenadas dos vértices: ___________________, que consiste na medição dos ângulos horizontais dos triângulos da malha e na propagação das coordenadas naturais do ponto de fixação do datum geodésico. As altitudes dos vértices são normalmente determinadas pelo método operativo designado por nivelamento trigonométrico.

• A.

  a triangulação geodésica

• B.

  o desvio da vertical

• C.

  a ondulação da geóide

• D.

  a esfera de referência
