Questões sobre Topografia

Quando em uma representação topográfica várias curvas de nível se apresentam tangentes entre si, o terreno se configura em

• A.

  rocha viva.

• B.

  bifurcação.

• C.

  aclive.

• D.

  depressão.

• E.

  área de canalização.

O nivelamento geométrico é realizado com nível de luneta e mira. Na caderneta a seguir referente a um nivelamento geométrico, a altitude do ponto 5 (cinco) e a leitura a ser efetuada em ponto P, de altitude 48,305 m, a partir da última estação do nível, são respectivamente:

• A.

  49,476 e 0,972.

• B.

  48,777 e 0,972.

• C.

  48,777 e 0,028.

• D.

  49,476 e - 0,972.

Em uma poligonal foi adotado como rumo inicial da linha 1-2, o valor de 0º 20' NE. Calculando-se o rumo dessa mesma linha no fechamento, resultou o valor de 0º 30' NW. O erro de fechamento angular é:

• A.

  0º 50' no sentido anti-horário.

• B.

  0º 10' no sentido horário.

• C.

  0º 50' no sentido horário.

• D.

  0º 10' no sentido anti-horário.

Dois pontos A e B estão afastados horizontalmente no terreno de 25,00 m e, possuem cotas 98,20 m e 99,20 m, respectivamente. Em uma planta planialtimétrica, em escala 1:1000 em que os dois pontos estão representados, a curva de nível correspondente a cota 99,00 m passa:

• A.

  entre os pontos A e B, a uma distância gráfica de 2,0 cm do ponto B.

• B.

  entre os pontos A e B, a uma distância gráfica de 2,0 cm do ponto A.

• C.

  entre os pontos A e B, a uma distância gráfica de 5,0 cm do ponto B.

• D.

  entre os pontos A e B, a uma distância gráfica de 0,5 cm do ponto A.

A planta de um levantamento topográfico foi confeccionada na escala 1:2000. O erro cometido ao determinar o comprimento de um objeto representado nesta planta, considerando-se a NBR 13.133, a qual estabelece a precisão gráfica ou erro de grafismo como sendo 0,2 mm é de:

• A.

  40 cm.

• B.

  2 m.

• C.

  4 m.

• D.

  4 cm .

A caderneta abaixo apresenta os ângulos medidos em uma poligonal topográfica. O azimute calculado da direção EF é:

• A.

  233º 32' 00".

• B.

  233º 42' 00".

• C.

  332º 42' 00".

• D.

  332º 32' 00".

Em cada item a seguir, é apresentada uma situação hipotética seguida de uma assertiva a ser julgada.

Considere que tenha sido realizada uma perícia em um levantamento planialtimétrico feito com o uso de diastímetros. Nessa situação, deve-se atentar para erros classificados como erros de medidas, que podem ser, entre outros, do tipo desvio de alinhamento, desvio de horizontalidade ou de catenária.

• C. Certo
• E. Errado

Para o reconhecimento do solo em um determinado terreno foi adotada a sondagem de simples reconhecimento com SPT. Dessa forma, as amostras de solo a serem retiradas por meio do amostrador padrão devem ser feitas a cada

• A. 15 cm, a partir de 1 m de profundidade.
• B. 45 cm, a partir da superfície do terreno.
• C. 45 cm, a partir de 1 m de profundidade.
• D. 1 m, a partir da superfície do terreno.
• E. 1 m, a partir de 1 m de profundidade.

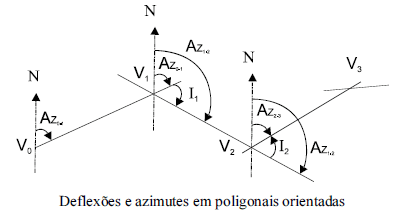

Em uma poligonal, uma vez conhecidos os ângulos de deflexão nos vértices, sua orientação e o azimute de um dos alinhamentos, determinam-se automaticamente os azimutes dos demais alinhamentos. Na poligonal representada na figura foram acrescidos, nos vértices, as orientações (paralelas) indicativas do norte e os azimutes dos alinhamentos que se interceptam nesses vértices. Com relação à figura e às informações apresentadas, julgue os próximos itens.

Conclui-se da figura acima que a reta V0V1 e a reta V2V3 são paralelas.

• C. Certo
• E. Errado

Em uma poligonal, uma vez conhecidos os ângulos de deflexão nos vértices, sua orientação e o azimute de um dos alinhamentos, determinam-se automaticamente os azimutes dos demais alinhamentos. Na poligonal representada na figura foram acrescidos, nos vértices, as orientações (paralelas) indicativas do norte e os azimutes dos alinhamentos que se interceptam nesses vértices. Com relação à figura e às informações apresentadas, julgue os próximos itens.

Observando a disposição dos ângulos, conclui-se que, em uma poligonal orientada, o azimute de um alinhamento é sempre igual ao azimute do alinhamento anterior mais a deflexão.

• C. Certo
• E. Errado
