Questões sobre Topografia

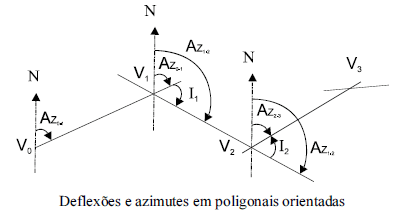

Em uma poligonal, uma vez conhecidos os ângulos de deflexão nos vértices, sua orientação e o azimute de um dos alinhamentos, determinam-se automaticamente os azimutes dos demais alinhamentos. Na poligonal representada na figura foram acrescidos, nos vértices, as orientações (paralelas) indicativas do norte e os azimutes dos alinhamentos que se interceptam nesses vértices. Com relação à figura e às informações apresentadas, julgue os próximos itens.

Um azimute é uma direção definida em graus, variando de 0º a 360º. A direção de 0º, que corresponde ao Norte, aumenta no sentido dos ponteiros do relógio.

• C. Certo
• E. Errado

Em uma poligonal, uma vez conhecidos os ângulos de deflexão nos vértices, sua orientação e o azimute de um dos alinhamentos, determinam-se automaticamente os azimutes dos demais alinhamentos. Na poligonal representada na figura foram acrescidos, nos vértices, as orientações (paralelas) indicativas do norte e os azimutes dos alinhamentos que se interceptam nesses vértices. Com relação à figura e às informações apresentadas, julgue os próximos itens.

O levantamento de uma planta de locação é considerado um levantamento planimétrico, em que são realizadas somente medidas de grandezas que permitem a apresentação das dimensões planas dos objetos de interesse. Já no levantamento altimétrico são realizadas medidas visando apenas à apresentação da superfície terrestre.

• C. Certo
• E. Errado

Em uma poligonal, uma vez conhecidos os ângulos de deflexão nos vértices, sua orientação e o azimute de um dos alinhamentos, determinam-se automaticamente os azimutes dos demais alinhamentos. Na poligonal representada na figura foram acrescidos, nos vértices, as orientações (paralelas) indicativas do norte e os azimutes dos alinhamentos que se interceptam nesses vértices. Com relação à figura e às informações apresentadas, julgue os próximos itens.

Para se obter o levantamento planialtimétrico, é indicada a observação remota, por meio do método astronômico, que é o método clássico de posicionamento pela observação de astros.

• C. Certo
• E. Errado

A topografia tem por finalidade determinar o contorno, a dimensão e a posição relativa de uma porção limitada da superfície terrestre. Essa determinação se dá a partir do levantamento de pontos planimétricos e altimétricos, por meio de medidas lineares e angulares, com o uso de equipamentos apropriados. A respeito desses equipamentos, julgue os seguintes itens.

A mira é uma régua graduada de 4 m de comprimento, dividida centimetricamente, e pode ser usada para leituras diretas ou invertidas.

• C. Certo
• E. Errado

A topografia tem por finalidade determinar o contorno, a dimensão e a posição relativa de uma porção limitada da superfície terrestre. Essa determinação se dá a partir do levantamento de pontos planimétricos e altimétricos, por meio de medidas lineares e angulares, com o uso de equipamentos apropriados. A respeito desses equipamentos, julgue os seguintes itens.

Teodolito é um instrumento óptico que mede ângulos verticais e horizontais, usados em redes de triangulação.

• C. Certo
• E. Errado

A fotointerpretação pode ser entendida como o ato de examinar imagens com o fim de identificar objetos, áreas ou fenômenos e ajuizar o seu significado. A respeito das técnicas ou métodos de fotointerpretação frequentemente utilizados, julgue os itens a seguir.

Na análise de elementos, a forma é um elemento importante que pode facilitar a identificação de objetos. As sombras constituem elementos que tanto podem ajudar como complicar a fotointerpretação.

• C. Certo
• E. Errado

Durante um levantamento topográfico, normalmente são determinados pontos de apoio ao levantamento (pontos planimétricos, altimétricos ou planialtimétricos). A partir desses pontos, são levantados os demais pontos que permitem representar a área levantada. Acerca dessa atividade, julgue os itens seguintes.

O levantamento de uma poligonal enquadrada parte de dois pontos com coordenadas conhecidas e acaba em outros dois pontos com coordenadas conhecidas.

• C. Certo
• E. Errado

Durante um levantamento topográfico, normalmente são determinados pontos de apoio ao levantamento (pontos planimétricos, altimétricos ou planialtimétricos). A partir desses pontos, são levantados os demais pontos que permitem representar a área levantada. Acerca dessa atividade, julgue os itens seguintes.

Para a poligonal aberta, antes de se calcular o azimute das direções, é necessário fazer a verificação dos ângulos medidos.

• C. Certo
• E. Errado

As curvas de nível são linhas curvas fechadas obtidas a partir da interseção de planos horizontais com a superfície de um dado terreno, como exemplificado na figura a seguir. Todos os pontos pertencentes a uma dessas linhas encontram-se no mesmo nível e, portanto, apresentam a mesma cota altimétrica. Os planos de interseção são paralelos e apresentam a mesma distância entre dois planos adjacentes; essa distância recebe o nome de equidistância vertical. Segundo o seu traçado, as curvas de nível classificam-se em mestras, representadas por traços mais espessos, e cotadas, sendo normalmente múltiplas de 5 ou 10 m; intermediárias, quando múltiplas da equidistância vertical e não são linhas mestras; e curvas de meia equidistância, cuja finalidade é a densificação de terrenos muito planos.

Com relação ao procedimento para representação de um terreno por meio de curvas de nível, sua correta compreensão e suas recomendações normativas, assinale a alternativa correta.

• A.

  Duas curvas de nível não podem se cruzar.

• B.

  Quanto mais próximas as curvas de nível de um terreno, menor é a declividade do terreno.

• C.

  Curvas afastadas representam terrenos muito acidentados.

• D.

  Os pontos de início e término de uma curva de nível podem ser diferentes.

• E.

  Elevações são superfícies em que as curvas de nível de maior valor envolvem as de menor valor.

Um topógrafo se descuidou ao medir os lados de um terreno retangular e mediu um lado com valor 10% maior e outro, com um valor 10% menor. A área calculada com as dimensões medidas pelo topógrafo, comparada à área real, é

• A.

  1% maior

• B.

  1% menor.

• C.

  igual.

• D.

  depende da relação entre as dimensões do terreno.

• E.

  impossível de determinar.
