Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

A eficiência de bomba hidráulica depende, em grande parte, do seu correto dimensionamento. A função essencial de uma bomba hidráulica é fornecer uma vazão desejada além de vencer a resistência total existente, que corresponde a altura manométrica.

NÃO são componentes dessa resistência total, ou altura manométrica,

• A.

  o desnível de sucção ou a altura de aspiração

• B.

  o desnível ou a altura de recalque

• C.

  as perdas pelo atrito nas tubulações de sucção e o recalque

• D.

  as perdas de carga ocasionadas pelas curvas, válvulas e outros acessórios colocados na instalação

• E.

  as perdas ocasionadas por vazamentos visíveis na instalação

A seleção de materiais para tubulações e seus acessórios em serviços com hidrocarbonetos depende da temperatura e da presença de impurezas, principalmente de produtos sulforosos e clorados, os quais determinam a sua corrosividade.

Considere as afirmações a seguir referentes aos materiais usados em tubulações e seus acessórios destinados a serviços com hidrocarbonetos.

I - O material usado na tubulação deve sempre ser de aço inoxidável.

II - Os flanges devem ser fabricados de materiais diferentes das tubulações.

III - As válvulas devem ter sua carcaça em aço-carbono, e o seu mecanismo, em aço inoxidável ou metal Monel, este último, nos casos da presença de cloretos.

IV - As juntas, em função das classes de pressão, devem ser fabricadas em papelão hidráulico, em composição de aço inoxidável com materiais termorresistentes ou metálicos em aço inoxidável.

Está correto APENAS o que se afirma em

• A.

  I e II

• B.

  II e III

• C.

  III e IV

• D.

  I, II e IV

• E.

  I, III e IV

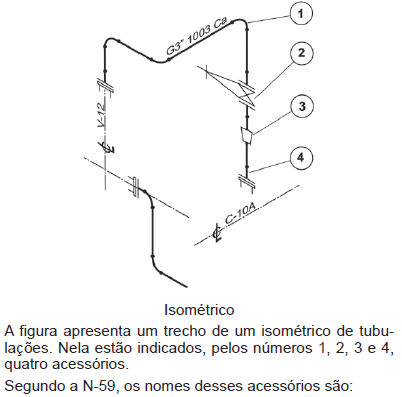

• A.

  1 - curva a 45º; 2 - válvula globo; 3 - redução excêntrica; 4 - flange rosquedo

• B.

  1 - curva a 45º; 2 - válvula gaveta; 3 - redução concêntrica; 4 - flange sobreposto

• C.

  1 - curva a 45º; 2 - válvula de controle; 3 - redução excêntrica; 4 - flange sobreposto

• D.

  1 - curva a 90º; 2 - válvula globo; 3 - redução excêntrica; 4 - flange de pescoço

• E.

  1 - curva a 90º; 2 - válvula gaveta; 3 - redução concêntrica; 4 - flange de pescoço

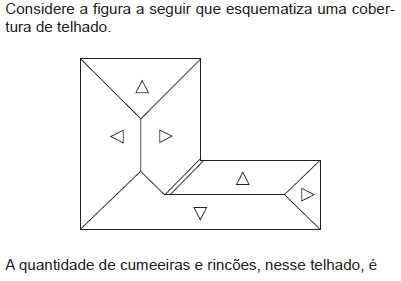

• A.



• B.



• C.



• D.



• E.



Nos projetos de tubulações, as ligações são partes sensíveis na união dos tubos e acessórios. Tais ligações são responsáveis pela integridade estrutural dos diferentes arranjos e devem ser adequadas para cada finalidade. Atente para as afirmações a seguir.

I - As ligações rosqueadas devem ser usadas em uniões de tubos que não requeiram alta resistência mecânica e alta pressão do fl uido transportado.

II - As ligações soldadas são usadas em tubulações industriais e oferecem boa resistência mecânica, porém, baixo índice de estanqueidade.

III - As ligações fl angeadas são utilizadas em conexões que necessitam montagens e desmontagens, em tubulações com revestimento anticorrosivo e em conexões de tubos não soldáveis.

É correto APENAS o que se afirma em

• A.

  I

• B.

  II

• C.

  III

• D.

  I e III

• E.

  II e III

Analisando um certo projeto de prevenção contra incêndio, o engenheiro, observando um dos circuitos de detecção, percebeu que o projeto não apresenta fiação de retorno à central, de forma que uma eventual interrupção desse circuito implica paralisação parcial ou total de seu funcionamento.

Esse tipo de circuito de detecção é classificado como

• A.

  classe B

• B.

  individual

• C.

  auxiliar

• D.

  dependente

• E.

  paralelo

Considere as seguintes ações de um sistema de medições para um projeto:

I - Comparar resultados

II - Empreender ações de transformação

III - Identificar o potencial de melhoria

IV - Medir o desempenho

Ao traçar o ciclo de melhoria através de medição de desempenho, o engenheiro gestor colocará a seguinte ordenação nas ações:

• A.

  I - II - III - IV - reinicia de I em diante

• B.

  II - III - I - IV - reinicia de IV em diante

• C.

  II - IV - I - III - reinicia de II em diante

• D.

  IV - I - III - II - reinicia de IV em diante

• E.

  IV - III - II - I - reinicia de III em diante

O proprietário de um terreno cortado por um rio, cujo nível máximo atinge 8 m de largura, necessita iniciar uma construção ao longo desse curso d’água.

Com o objetivo de atender à Lei nº 4.771, de 15 de setembro de 1965, que institui o Código Florestal e estabelece as áreas de preservação permanente, a distância mínima de afastamento desde o seu nível mais alto, em m, será de

• A.

  10

• B.

  20

• C.

  25

• D.

  30

• E.

  50

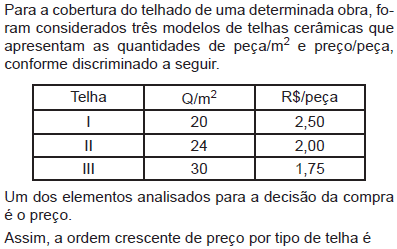

• A.

  I, II e III

• B.

  II, I e III

• C.

  II, III e I

• D.

  III, I e II

• E.

  III, II e I

De acordo com o cronograma de uma certa obra, o serviço S1 deve ser feito com os seguintes percentuais: mês 1 = 30%, mês 2 = 20%, mês 3 = 30% e mês 4 = 20%. Acompanhando o andamento do serviço, verificou-se que, no mês 1, foram realizados 20% do previsto para o mês.

Para ajustar o cronograma integralmente no mês seguinte, de forma que o serviço atinja, no final do mês 2, o total previsto até essa data, o percentual do mês 2 passará a ser

• A.

  14%

• B.

  24%

• C.

  28%

• D.

  30%

• E.

  44%
