Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

Em uma obra serão executadas 20 sapatas iguais, de base quadrada com 0,90 m de lado. Para a regularização do fundo da cava, será executada uma camada de concreto não estrutural com 5 cm de espessura e com 5 cm a mais para cada lado da sapata. O volume geométrico total desse concreto, em m³, é

• A. 0,05
• B. 0,81
• C. 1,00
• D. 5,00
• E. 100,00

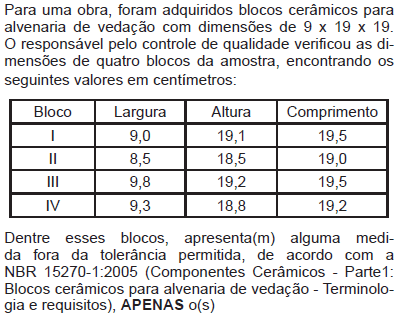

• A.

  III

• B.

  IV

• C.

  II e III

• D.

  II e IV

• E.

  I, II e IV

O Ministério das Cidades, através da Secretaria Nacional de Transporte e da Mobilidade Urbana, em seu Caderno de Referência para Elaboração de Plano de Mobilidade Urbana, descreve os principais levantamentos e pesquisa que podem ser empregados na elaboração do Plano Diretor de Transporte e Mobilidade.

Tomando por base esse Caderno de Referência, no inventário físico de um projeto, coube a um dos engenheiros fazer os seguintes levantamentos:

1 – Classificação e hierarquia viária

2 – Descrição de dispositivos cicloviários

3 – Estações de metrô

4 – Localização de polos geradores de tráfego

5 – Garagens das empresas de transporte

Considerando inventário de equipamentos urbanos associados ao serviço de transporte público como grupo I e inventário do sistema viário como grupo II, os levantamentos 1, 2, 3, 4 e 5 correspondem, respectivamente, à sequência

• A.



• B.



• C.



• D.



• E.



Precisa-se completar o desenho de uma instalação de esgoto predial, fazendo a ligação do tubo de queda com a caixa adequada. Essa caixa é representada pelo símbolo

• A.
• B.
• C.
• D.
• E.

Um determinado projeto apresenta o parcelamento de uma gleba em lotes destinados à edificação, com aproveitamento do sistema viário existente. Não haverá abertura de novas vias de circulação ou logradouros públicos, nem o prolongamento, modificação ou ampliação dos já existentes.

• A.

  desmembramento

• B.

  loteamento

• C.

  quarteamento

• D.

  redistribuição

• E.

  subdivisão

No desenho de estruturas de concreto armado, os estribos das armações dos pilares são desenhados e especificados

• A. dentro da seção transversal do respectivo pilar
• B. ao lado de cada seção transversal do respectivo pilar
• C. ao lado da representação longitudinal do respectivo pilar
• D. rebatidos dentro da representação longitudinal do respectivo pilar
• E. rebatidos ao lado da representação longitudinal do respectivo pilar

Para uma obra, está projetada a execução de 40 blocos com base quadrada de 60 cm e altura de 50 cm. Em um reestudo do projeto, fez-se uma modificação, e os blocos passaram a ter as faces escalonadas, ficando uma base maior, quadrada, de 60 cm com 30 cm de altura, e outra menor, também quadrada, de 40 cm e altura de 20 cm. Na execução dos blocos com essas novas dimensões, haverá uma redução no volume total de concreto, em m³, de

• A. 0,04
• B. 0,14
• C. 0,18
• D. 1,60
• E. 5,60

Considere as seguintes características de um equipamento utilizado em serviços de terraplanagem: equipamento autopropulsor de rodas, que possui uma lâmina regulável localizada entre os eixos dianteiro e traseiro, a qual pode ser equipada com uma lâmina montada na dianteira ou com um escarificador, que também pode estar localizado entre os eixos dianteiro e traseiro.

• A.

  compactador para aterro

• B.

  escavadeira

• C.

  motoniveladora

• D.

  retroescavadeira

• E.

  valetadeira

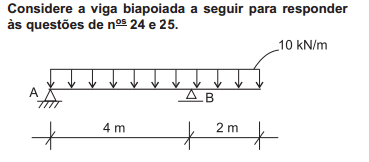

Considerando-se positiva a força para cima, os valores das reações de apoio em A e B, em N, são, respectivamente,

• A.

  −15 e +75

• B.

  −45 e +15

• C.

  +45 e +15

• D.

  +30 e +30

• E.

  +15 e +45

O valor do momento fletor, em módulo, no meio do vão AB, em kNm, é

• A.

  70

• B.

  45

• C.

  30

• D.

  20

• E.

  10
