Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

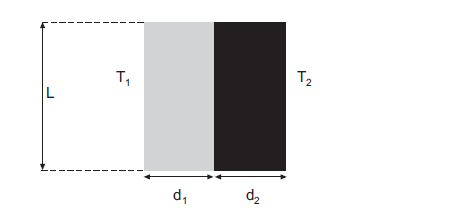

Duas placas quadradas, de lado L = 20 cm, de materiais distintos e espessuras idênticas d₁ = d₂ = 5,0 cm estão coladas, como na figura. As condutividades térmicas são k₁ = 10 W/(m K) e k₂ = 100 W/(m K) e as temperaturas nas extremidades livres são T₁ = 630 K (na placa 1) e T₂ = 300 K (na placa 2).

A temperatura de equilíbrio T da interface entre os materiais, em K, é

• A. 630
• B. 600
• C. 465
• D. 330
• E. 300

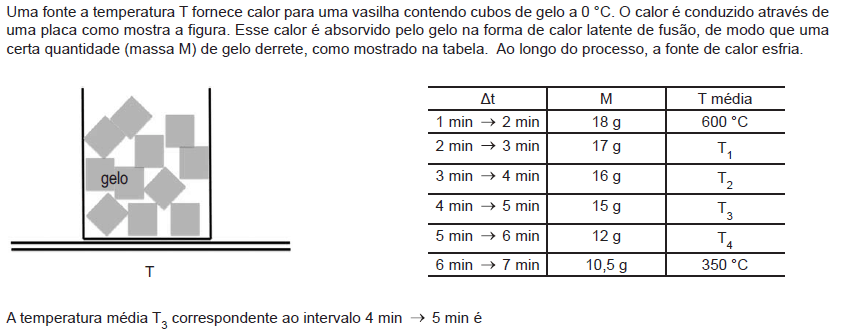

• A. 600
• B. 500
• C. 400
• D. 350
• E. 300

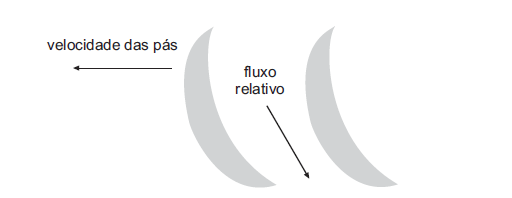

As pás de um rotor de uma bomba de água se movem como na figura. Os vetores U, V e W são, respectivamente, a velocidade tangencial das pás, a velocidade absoluta do escoamento e a velocidade relativa do escoamento em relação às pás, tudo para a saída do canal.

A respeito das velocidades, considere as afirmativas abaixo.

• A.
• B.
• C.
• D.
• E.

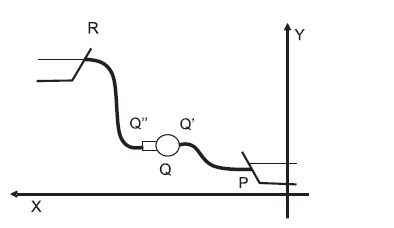

Um sistema de bombeamento é mostrado na figura. A variação da energia específica, ε, do fluido em função da coordenada x está representada em

• A.
• B.
• C.
• D.
• E.

Uma placa de cobre é capaz de conduzir 80,0 W de calor através de uma área de contato de 5,0 cm².

Dado: Considere a condutividade térmica do cobre como 400,0 W/mK

O módulo do gradiente transversal de temperatura em K/m dessa placa é

• A. 0,2
• B. 5,0
• C. 20,0
• D. 200,0
• E. 400,0

Um gás ideal é levado de um estado inicial (i), onde P_i = 200,0 kPa e V_i = 40,0 L, para um estado final (f), onde V_f = 108,0 L, seguindo uma transformação isotérmica. O módulo do trabalho realizado pelo gás, em kJ, para ir do estado inicial ao estado final é

Dado: e = 2,7

• A. 4,8
• B. 7,2
• C. 8,0
• D. 12,0
• E. 16,8

Um motor é capaz de empurrar horizontalmente uma coluna de água através de um tubo de secção reta de área = 5,0 cm² com a vazão de 15,0 L/s.

Dado: Considere ρ = 1,0 x 103 kg/m³

A velocidade de escoamento da água no tubo, em m/s, é

• A. 1,5
• B. 5,0
• C. 15,0
• D. 30,0
• E. 75,0

Uma turbina opera sob pressão de 6,0 m de água a uma vazão de 8,0 m³/s. Dado:

Considere g = 10,0 m/s² ρágua = 1,0 x 10³ kg/m³

A potência hidráulica fornecida pela turbina, em kW, é

• A. 13,3
• B. 48,0
• C. 60,0
• D. 240,0
• E. 480,0

Em um projeto de arquitetura, há uma rampa que tem 2,50 m de projeção horizontal e vence uma altura de 20 cm. De acordo com a NBR 6492:1994 (Representação de projetos de arquitetura), a representação da rampa em planta será

• A.



• B.



• C.



• D.



• E.



Uma turbina opera com eficiência hidráulica de 0,90 e eficiência mecânica de 0,80.

A eficiência global dessa turbina é

• A. 0,28
• B. 0,72
• C. 0,80
• D. 0,89
• E. 1,00
