Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

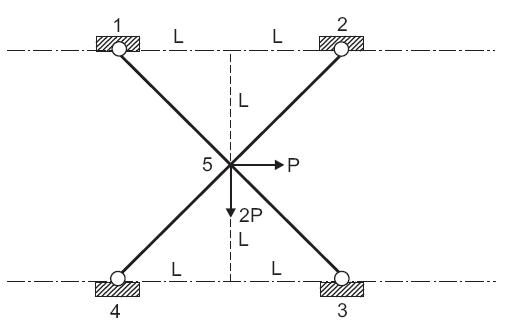

Considere as informações e a figura a seguir para responder às questões de nº 35 a 39.

A estrutura em treliça da figura é formada por quatro barras com mesma área da seção transversal A, mesmo comprimento e mesmo módulo de elasticidade E.

O deslocamento horizontal do ponto de aplicação das cargas, em função de P, E, L e A, vale

• A.



• B.



• C.



• D.



• E.



A parede externa de um laboratório possui duas camadas, a externa com 24 cm de espessura e a interna com 10 cm. A temperatura da superfície externa da parede corresponde a 35 °C, e a temperatura da superfície interna é mantida a 22 °C, com o auxílio de um ar-condicionado. Sabendo-se que a condutividade térmica do material da camada externa é de 0,8 W/(m.°C) e a do material da camada interna é de 20 W/(m.°C), o fluxo de calor através da parede, em W/m², é

• A. 0,3
• B. 13,0
• C. 30,4
• D. 42,6
• E. 64,2

Considere as informações e a figura a seguir para responder às questões de nº 35 a 39.

A estrutura em treliça da figura é formada por quatro barras com mesma área da seção transversal A, mesmo comprimento e mesmo módulo de elasticidade E.

As barras que estão sofrendo esforço normal de compressão são:

• A.

  1-5 e 3-5

• B.

  2-5 e 3-5

• C.

  2-5 e 4-5

• D.

  3-5 e 4-5

• E.

  2-5, 3-5 e 4-5

• A. umidificação química e aquecimento a pressão constante.
• B. umidificação sem aquecimento e esfriamento sensível.
• C. umidificação sem aquecimento e esfriamento evaporativo.
• D. umidificação com aquecimento e esfriamento evaporativo.
• E. umidificação com aquecimento e esfriamento sensível.

Considere as informações e a figura a seguir para responder às questões de nº 35 a 39.

A estrutura em treliça da figura é formada por quatro barras com mesma área da seção transversal A, mesmo comprimento e mesmo módulo de elasticidade E.

A reação vertical no apoio 1, em módulo, vale

• A.

  0

• B.

  0,25 P

• C.

  0,75 P

• D.

  P

• E.

  1,25 P

Pela carta psicrométrica, sabe-se que, na saturação, a temperatura de bulbo seco é

• A. maior do que a temperatura de bulbo úmido.
• B. menor do que a temperatura do ponto de orvalho.
• C. igual à temperatura de bulbo úmido.
• D. igual à temperatura do ponto de orvalho.
• E. igual à média entre a temperatura de bulbo úmido e a temperatura do ponto de orvalho.

Considere as informações e a figura a seguir para responder às questões de nº 35 a 39.

A estrutura em treliça da figura é formada por quatro barras com mesma área da seção transversal A, mesmo comprimento e mesmo módulo de elasticidade E.

A variação de comprimento da barra 3-5, em módulo, é igual a

• A.



• B.



• C.



• D.



• E.



Um recinto a ser condicionado possui um ventilador de insuflamento do tipo centrífugo, dentro da corrente de ar, acoplado a um motor de 7,0 cv. Um engenheiro consulta o catálogo do fabricante, que indica o rendimento de 80%. Sabendo-se que 1 cv = 736 W, o engenheiro deve obter, para a carga térmica adicionada ao ar circulante, em kW, o valor de

• A. 3,6
• B. 6,4
• C. 12,5
• D. 41,1
• E. 83,8

Considere as informações e a figura a seguir para responder às questões de nº 35 a 39.

A estrutura em treliça da figura é formada por quatro barras com mesma área da seção transversal A, mesmo comprimento e mesmo módulo de elasticidade E.

A treliça possui grau hiperestático igual a

• A.

  0

• B.

  1

• C.

  2

• D.

  3

• E.

  4

Um auditório de uma universidade possui 500 lugares. No local, é proibido fumar, e a quantidade de ar preferível, por pessoa, é de 13 m³/h. Sabendo-se que o calor sensível envolvido é dado por 13.000 kcal/h e que o calor latente corresponde a 45.500 kcal/h, a carga térmica, devido à ventilação, em toneladas de refrigeração, é

• A. 3,9
• B. 5,8
• C. 19,3
• D. 35,2
• E. 58,5
