Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

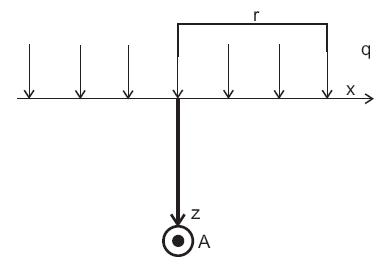

A figura a seguir apresenta a aplicação de uma carga distribuída circular de raio r e intensidade q sobre um terreno.

Utilizando a fórmula de Love, o acréscimo de tensão vertical no ponto A, por causa da aplicação da carga q para z = r, vale

• A.



• B.



• C.



• D.



• E.



Com relação aos diversos tipos de captores, analise as afirmativas a seguir.

I - As campânulas são armários, montados sobre mesas de laboratórios, colocados no centro das salas ou contra as paredes, que dispõem de duas entradas de ar.

II - As coifas são captores adotados para arrastar gases quentes ou vapores produzidos por fogões, tanques, fornos, etc e consistem num anteparo de forma cônica ou piramidal, colocado na vertical do equipamento gerador do contaminante, mas afastado deste para não dificultar sua operação, podendo ser simples ou duplas.

III - As fendas são captores para gases ou vapores emitidos por tanques nos quais a movimentação do material se verifica verticalmente e, para isso, são colocadas lateralmente, perto da superfície do banho.

IV - Os captores de politrizes e esmeris são dispositivos que envolvem os rotores dessas máquinas, deixando acessível mais da metade de sua circunferência.

Estão corretas as afirmativas

• A. II e III, apenas.
• B. III e IV, apenas.
• C. I, II e IV, apenas.
• D. I, III e IV, apenas.
• E. I, II, III e IV.

Locais como centros cirúrgicos, salas de operação e determinados laboratórios necessitam de ar com elevado grau de pureza. Nesses casos, é recomendado um filtro de altíssima eficiência na detecção de partículas contidas no ar, que é denominado filtro

• A. eletrostático.
• B. absoluto HEPA.
• C. de carvão ativado.
• D. de manga.
• E. de tecido.

O instrumento usado para a determinação da velocidade e, portanto, da vazão, em aberturas e passagens amplas de ar, que possui uma hélice ou um rotor de palhetas e é desaconselhado para medição em dutos de dimensões pequenas, em virtude da obstrução que provoca, é a (o)

• A. placa de orifício.
• B. tacômetro.
• C. tacômetro.
• D. manômetro.
• E. anemômetro.

São medidores de vazão constituídos por um tubo troncônico contendo um flutuador que é uma esfera ou um corpo de forma especial, cujo deslocamento indica a vazão, os(as)

• A. manômetros tipo aneroide.
• B. rotâmetros.
• C. megôhmetros.
• D. Medidores Venturi.
• E. placas sensoras com transdutor pneumático.

São anemômetros de lâmina oscilatória, muito usados em medições de campos em virtude da sua portabilidade, ampla escala de leitura e possibilidade de medições imediatas, os(as)

• A. tacômetros.
• B. terrômetros.
• C. velômetros.
• D. psicrômetros.
• E. placas de orifício.

Qual dos seguintes instrumentos é usado para a medição de temperaturas elevadas de gases em estufas, fornos, dutos de exaustão e chaminés?

• A. Refratômetro.
• B. Ponte de Kelvin.
• C. Pirômetro.
• D. Etilômetro.
• E. Termodefletor.

O Tubo de Pitot é usado na determinação da velocidade em dutos, em geral, com a finalidade de calcular a vazão. O Tubo de Pitot padrão é composto por dois tubos concêntricos. Os tubos interno e externo medem, respectivamente,

• A. a velocidade interna e a velocidade externa, produzindo assim a velocidade média.
• B. a velocidade interna e a velocidade externa, produzindo assim o fator de densidade.
• C. a pressão dinâmica e a pressão parcial existente na corrente de ar.
• D. a pressão estática e a pressão parcial existente na corrente de ar.
• E. a pressão total existente na corrente de ar e a pressão estática.

O sistema de instrumentação empregado para monitorar e possibilitar a realimentação em um sistema de controle de ventilação deve

• A. ter dinâmica mais rápida do que a da planta.
• B. ter polos mais lentos do que os polos da planta.
• C. consumir potência da planta.
• D. influenciar o comportamento da planta.
• E. possuir ganho menor do que o da planta.

Considere as afirmativas a seguir sobre um sistema de controle de ventilação.

I - O controlador PD aumenta o amortecimento do sistema.

II - O controlador PI normalmente minimiza os erros em regime permanente.

III - O controlador P altera a dinâmica do sistema.

Está correto o que se afirma em

• A. III, apenas.
• B. I e II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.
