Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

Em estudo de viabilidade, foram recebidas 3 soluções para suas edificações, todas com prédios prismáticos com as respectivas áreas de base:

Solução 1: • 2 edifícios de 20 m x 40 m

Solução 2: • 2 edifícios de 15 m x 30 m • 2 edifícios de 10 m x 20 m • 1 edifício de 8 m x 12 m

Solução 3: • 3 edifícios de 15 m x 20 m • 2 edifícios de 8 m x 10 m • 1 edifício de 6 m x 8 m

Considerando que, nas orientações recebidas, a taxa de ocupação do terreno não deve ultrapassar a 30%, concluiuse que são viáveis, APENAS as soluções

• A. 1.
• B. 2.
• C. 3.
• D. 1 e 3.
• E. 2 e 3.

• A.

  37 e 93

• B.

  52 e 82

• C.

  72 e 52

• D.

  72 e 132

• E.

  132 e 152

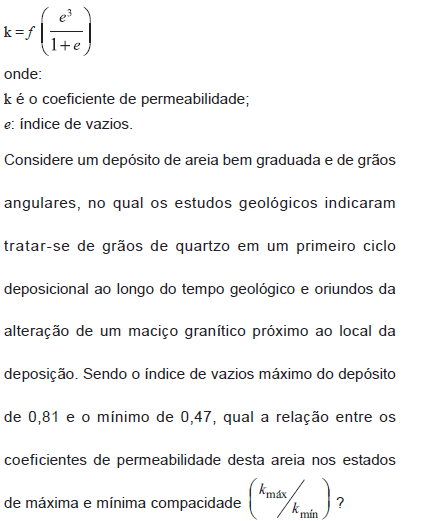

Taylor deduziu uma expressão que mostra que o coeficiente de permeabilidade de um solo é função do seu índice de vazios, utilizando uma analogia com a percolação em tubos capilares. A expressão é dada por

• A.

  0,24

• B.

  0,73

• C.

  1,0

• D.

  1,72

• E.

  4,2

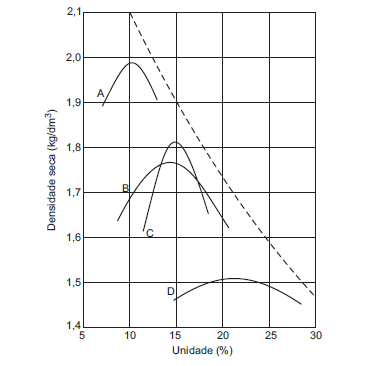

Na figura abaixo são representadas algumas curvas obtidas em ensaios de compactação Proctor.

Em função do formato das curvas e dos valores determinados, indique a afirmação que analisa corretamente os tipos de materiais ensaiados.

• A.

  O solo A, por apresentar umidade de compactação baixa e elevada densidade, deve ser um solo pedregulhoso, e o solo D deve ser um solo fino, arenoso ou siltoso, por causa da forma abatida da curva.

• B.

  O solo A apresenta umidade de compactação baixa e elevada densidade seca máxima, por isso deve ser uma argila.

• C.

  O solo C é um solo pedregulhoso, possuindo máxima densidade seca muito baixa.

• D.

  Os materiais A e B, por apresentarem umidade ótima entre 12% e 15%, são britas graduadas.

• E.

  A curva D corresponde a um solo pedregulhoso pelo aspecto bastante abatido que delineia.

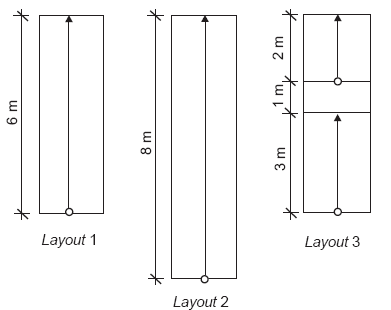

No projeto do canteiro de obras a equipe responsável apresentou 3 layouts, cada um com uma solução diferente para as rampas provisórias para acesso ao 1o pavimento, situado 3,00 m acima do térreo, conforme abaixo esquematizado.

Está(ão) de acordo com a norma regulamentadora NR18 a(s) rampa(s) do(s) layout(s)

• A. 2, apenas.
• B. 3, apenas.
• C. 1 e 2, apenas.
• D. 1 e 3, apenas.
• E. 1, 2 e 3.

Para a execução do substrato para impermeabilização de um terraço, é preciso calcular o desnível de um determinado ponto até o coletor de água. Observando que a distância entre eles é de 12 metros, para obedecer ao percentual mínimo indicado na NBR 9574/2008 (Execução de Impermeabilização), esse desnível deverá ser, em cm, pelo menos:

• A. 0,6
• B. 1,2
• C. 2,4
• D. 6,0
• E. 12,0

Um engenheiro de campo, responsável pela execução do concreto de uma obra, analisou as seguintes possibilidades:

I – para garantir o cobrimento, usar espaçadores plásticos em substituição aos de argamassa;

II – utilizar, após devida limpeza e avaliação, de acordo com as normas de especificação, armaduras que ficaram dois meses ao tempo em ambiente de moderada agressividade e estavam levemente oxidadas, sem produtos destacáveis e sem redução de seção;

III – utilizar, após devida limpeza e avaliação, de acordo com as normas de especificação, armaduras que sofreram oxidação que implicaram redução de seção, considerado-as como de diâmetro nominal inferior.

De acordo com a norma de execução de estruturas de concreto, pode-se executar o indicado no(s) item(ns)

• A. I, apenas.
• B. II, apenas.
• C. I e II, apenas.
• D. II e III, apenas.
• E. I, II e III.

A classificação ABC é um importante instrumento aplicado no gerenciamento de obras, permitindo concluir não apenas sobre quais itens de um projeto devem ser controlados, mas também qual o grau de controle que deve ser aplicado a cada item. Analise os itens da tabela a seguir, pertencentes a uma determinada obra, e respectivo gráfico das porcentagens acumuladas.

Considerando a classificação ABC, identifique a opção correta.

• A.

  Os itens 1, 2 e 3 pertencem à faixa de controle A ou C, necessitando graus de controle semelhantes.

• B.

  Os itens de 1 a 5 pertencem à faixa de controle A ou B e, por isso, necessitam de um grau de controle mais elevado.

• C.

  Os itens de 1 a 5 pertencem à faixa de controle C e, por isso, devem ter um grau de controle rigoroso.

• D.

  Os itens de 7 a 12 pertencem à faixa de classificação C e, por isso, não têm importância e não precisam ser controlados.

• E. A classificação ABC para os itens listados indica que apenas o item 1 é relevante para o processo de controle de materiais na obra, pertencendo à classificação C.

Considere a composição de custos de uma estrutura prismática em concreto armado a ser construída para um berço de atracação de navios de um porto. A estrutura deve ser construída sobre uma camada de solo compactado, sendo algumas características listadas abaixo.

O preço total dos serviços, em reais, será

• A.

  3.322.240,00

• B.

  3.454.240,00

• C.

  3.756.520,00

• D.

  4.179.377,00

• E.

  4.256.279,00

O controle de qualidade no recebimento de materiais na obra é um fator de extrema relevância para consumidores e usuários finais, sendo a cal um dos materiais básicos mais tradicionais nas construções. As afirmativas que seguem dizem respeito aos testes que podem ser realizados com a cal.

I - O teste de finura mede a quantidade de resíduos retidos na peneira de malha 200 (0,075 mm); após ser dispersada certa quantidade de cal em água (100 a 150 gramas) esta é agitada por alguns minutos e passada na peneira de malha 200, com ajuda de um leve esguicho de água, e o material retido na peneira deve ser claro e na ordem de 70% em massa do total da amostra.

 II - No teste do ácido, prepara-se uma solução de ácido clorídrico (HCl) a 10% e adiciona-se à cal; não sendo verificado visualmente nenhum tipo de reação química, o material deve ser descartado, pois encontra-se contaminado por outros materiais residuais do processo de fabricação da cal.

III - No teste do ácido, preparando-se uma solução de ácido clorídrico (HCl) a 10% e adicionando-se à cal, se produzir grande efervescência quando colocada na cal, com desprendimento de bolhas volumosas e numerosas, é sinal de que o produto foi mal fabricado, contendo elevado teor de “pedra crua”, isto é, pedra não calcinada.

IV - Se a adição da solução contendo ácido provocar diluição tranquila, somente com ligeiro borbulhamento, e no final apresentar no fundo do copo uma boa quantidade de resíduos (superior a 20%), trata-se de cal de boa qualidade.

 É(São) correta(s) APENAS a(s) afirmativa(s)

• A.

  I

• B.

  III.

• C.

  IV.

• D.

  I e II.

• E.

  III e IV.
