Questões de Engenharia Civil da Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN (FUNCERN)

Uma das ocorrências de materiais naturais de interesse para obras de pavimentação refere-se a jazidas de rochas (materiais pétreos), que são denominadas comumente por pedreiras e exploradas normalmente com auxílio contínuo de explosivos. Quanto ao estudo da ocorrência de materiais pétreos para a obtenção de agregados graúdos para emprego em misturas betuminosas, é correto afirmar que

• A.

  materiais que possuem índice de forma superior a 0,5 são usualmente especificados como agregados graúdos adequados para misturas betuminosas.

• B.

  a realização de ensaio de adesividade sobre materiais britados deverá conduzir a valores resultantes de 60% como mínimos admissíveis.

• C.

  permite-se a utilização de material britado com origem pétrea, exceto o emprego de seixos rolados britados, devido à dificuldade de obtenção de adesividade satisfatória destes materiais ao material betuminoso empregado.

• D.

  materiais que possuem valor para desgaste, após ensaio de abrasão Los Angeles superior a 50%, são usualmente indicados como adequados para utilização em misturas betuminosas.

No que tange ao controle tecnológico da execução de concreto betuminoso usinado a quente (CBUQ), é correto afirmar que

• A.

  o tempo de cura ideal da imprimação de uma base granular do CBUQ é de 8 horas e a taxa de ligante varia de 2 a 4 l/m².

• B.

  deverão ser realizados ensaios Marshall a cada 8 horas de jornada de trabalho, em três amostras, retiradas do misturador.

• C.

  a temperatura do ligante varia de acordo com a penetração que se quer alcançar, não devendo ser inferior a 60ºC nem superior a 105ºC.

• D.

  os agregados devem possuir temperatura de 10 a 15ºC abaixo da temperatura do ligante.

Em projetos de instalações telefônicas, tubulação primária refere-se à interligação

• A.

  da caixa de distribuição geral com a rede telefônica externa da concessionária.

• B.

  das caixas de saída entre si e destas com as caixas de distribuição.

• C.

  das caixas de distribuição com a caixa de distribuição geral.

• D.

  do aparelho telefônico com a tomada.

Os avanços nos estudos sobre pavimentos rígidos permitiram que se conhecesse melhor os efeitos produzidos pelas cargas sobre essa estrutura e serviram também para apontar novas técnicas de construção. Um dessas técnicas é a utilização de algumas ferragens para melhoria do desempenho desses pavimentos. Dentre essas ferragens, aquela que melhora o desempenho de pavimentos rígidos por ajudar as juntas transversais no combate aos efeitos da erosão da camada de suporte da placa de concreto é a

• A.

  barra de transferência.

• B.

  barra de ligação.

• C.

  armadura de pele.

• D.

  armadura de ancoragem.

Um consumidor tem uma potência instalada de 34.620 W. Aplicando-se um fator de demanda de 0,85, podemos afirmar que sua demanda máxima é igual a

• A.

  40.729 W.

• B.

  55.302 W.

• C.

  62.146 W.

• D.

  29.427 W.

Deseja-se iluminar uma sala com dimensões 8 m x 10 m. Adotando-se um iluminamento de 500 lux, um fator de utilização de 0,64 e um fator de depreciação de 0,82, pode-se afirmar que o fluxo luminoso necessário para iluminar adequadamente esta sala é aproximadamente igual a

• A.

  76.219,51 lumens.

• B.

  62.143,68 lumens.

• C.

  58.391,42 lumens.

• D.

  45.865,30 lumens.

A figura abaixo mostra um esquema de aterramento utilizado em instalações elétricas de baixa tensão, conforme a NBR 5410.

Na imagem acima, T é o secundário do transformador, L1, L2 e L3 são as fases e PEN é o condutor de proteção e neutro.

De acordo com essas informações, o esquema de aterramento da imagem é denominado

• A.

  IT.

• B.

  TT.

• C.

  TN-C.

• D.

  TN-CS.

Considere as afirmativas relacionadas ao dispositivo à corrente diferencial-residual (DR).

I Em nenhum caso, o condutor neutro deverá ser interligado à terra à jusante de um dispositivo DR.

II Quando existir um dispositivo DR instalado na proteção geral não poderá haver nenhum dispositivo DR instalado nas proteções individuais de circuitos terminais.

III O DR não dispensa o aterramento das massas dos equipamentos.

IV Dispositivos DR de baixa sensibilidade oferecem apenas proteção contra contatos indiretos.

V Em nenhum caso, o condutor neutro deverá ser interligado a terra a jusante de um dispositivo DR.

Marque a opção em que todas as afirmativas estão corretas.

• A.

  I, II e III.

• B.

  I, III e IV.

• C.

  I, II e IV.

• D.

  II, III e IV.

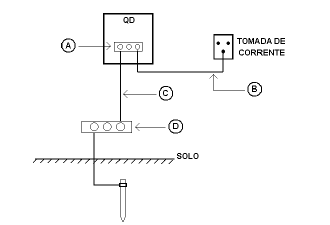

O aterramento de proteção de uma instalação de baixa tensão está representado na imagem abaixo.

Os componentes A, B, C e D são, respectivamente,

• A.

  terminal de aterramento principal, condutor de proteção, condutor de proteção principal e terminal de aterramento.

• B.

  terminal de aterramento, condutor de proteção, condutor de proteção principal e terminal de aterramento principal.

• C.

  terminal de aterramento, condutor de proteção principal, condutor de proteção e terminal de aterramento principal.

• D.

  terminal de aterramento principal, condutor de proteção principal, condutor de proteção e terminal de aterramento.

No local de instalação de um disjuntor, a corrente de curto-circuito calculada tem valor igual a 4,5 kA e os condutores são de cobre com isolação de PVC (K=115) e seção de 6 mm2. De acordo com o critério de proteção contra correntes de curto-circuito, o tempo de atuação do disjuntor não deverá ser superior a aproximadamente

• A.

  0,042 segundos.

• B.

  0,031 segundos.

• C.

  0,024 segundos.

• D.

  0,018 segundos.
