Questões de Engenharia Civil da Fundação Universa (FUNIVERSA)

Um fenômeno que pode ocorrer em tubulações hidráulicas, dependendo do material de que são feitas, é a deposição progressiva de substâncias existentes em águas muito duras, com teores elevados de certas impurezas, e a formação de camadas aderentes que reduzem o diâmetro útil dos tubos e modificam sua rugosidade. A ocorrência mais comum desse fenômeno é a sedimentação progressiva de cálcio em águas calcáreas. O fenômeno descrito é denominado

• A.

  incrustação.

• B.

  corrosão.

• C.

  galvanização.

• D.

  dissolubilização.

• E.

  cauterização.

Em uma instalação de esgotamento sanitário, os desconectores são

• A.

  unidades destinadas a reter corpos sólidos contidos no esgoto sanitário.

• B.

  aparelhos destinados a receber exclusivamente esgoto humano.

• C.

  recipientes sem proteção hídrica, dotados de grelha, destinados a receber águas de lavagem de piso.

• D.

  caixas destinadas a reter graxas e óleos contidos no esgoto.

• E.

  dispositivos dotados de fecho hídrico, cuja finalidade é vedar a passagem de gases no sentido contrário ao do deslocamento do esgoto.

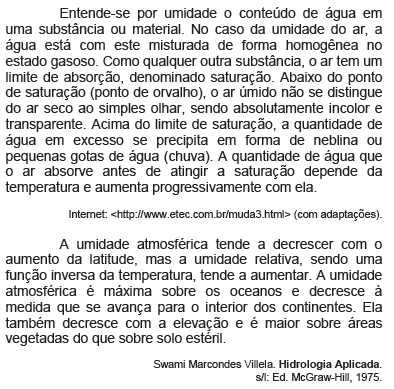

A umidade relativa do ar é

• A.

  a relação percentual entre a quantidade de umidade presente em um determinado volume e a quantidade que poderia haver, caso estivesse saturado.

• B.

  a quantidade de água presente no ar em relação à quantidade existente em um determinado dia anterior.

• C.

  a razão entre a quantidade de umidade presente em um determinado volume e a quantidade que falta para atingir a saturação.

• D.

  o número obtido pela divisão da quantidade de água na atmosfera pela temperatura medida rente ao chão.

• E.

  mínima de manhã e máxima à tarde.

Precipitação é o nome dado ao processo pelo qual a água proveniente do vapor de água da atmosfera se deposita na superfície terrestre, seja sob a forma de chuva, granizo, neve ou geada. A formação das precipitações está associada ao movimento de ascensão das massas de ar, que provoca um resfriamento do ar, fazendo que atinja seu ponto de saturação. Em seguida, a condensação do vapor de água gerará gotículas que permanecem em suspensão sob a forma de nuvens. Quando as gotas crescem, atingem peso suficiente para superarem as forças de sustentação, ocorrendo a precipitação. As chuvas são classificadas de acordo com o agente responsável pela ascensão da massa de ar. Aquelas que ocorrem quando o ar é obrigado a vencer barreiras de montanhas são as chuvas

• A.

  frontais.

• B.

  orográficas.

• C.

  convectivas.

• D.

  heliográficas.

• E.

  densovectivas.

Este dispositivo é uma válvula de fechamento gradual, destinada a interromper automaticamente a entrada de água no reservatório de uma edificação, assim que se atinge o nível de água máximo previsto em seu interior. Segundo recomendações normativas, toda tubulação que abastece reservatórios deve ser equipada com esse dispositivo ou outro de mesmo efeito. O dispositivo deve: a) ser adequado à faixa de pressão de abastecimento de água disponível; b) permitir adequações do nível operacional; e c) assegurar proteção contra refluxo para a rede de abastecimento com o uso do alimentador predial.

O dispositivo a que o texto acima faz referência é a

• A.

  válvula de pressão.

• B.

  válvula de gaveta.

• C.

  torneira hidropneumática.

• D.

  torneira de boia.

• E.

  torneira de retrossifonagem.

Este fenômeno ocorre ao longo de um sistema de tubulações e é provocado basicamente pelo atrito do escoamento da água contra as paredes internas dos tubos. É considerado distribuído quando acontece ao longo de um tubo, dependendo de variáveis como: a) comprimento do tubo; b) diâmetro interno; c) vazão que escoa pelo tubo; e d) rugosidade da superfície interna. Por outro lado, é considerado localizado, quando ocorre em pontos específicos de um sistema de condução de água, como: a) mudanças de direção do fluxo (curvas, cotovelos e tês); b) reduções de seção, como em registros e válvulas; e c) presença de hidrômetros. Para que o dimensionamento de uma instalação predial de água fria seja feito adequadamente, não se pode desprezar esse fenômeno, devendo ele ser analisado e calculado a cada trecho da instalação.

O fenômeno descrito no texto acima é o(a)

• A.

  retrossifonagem.

• B.

  golpe de aríete.

• C.

  perda de carga.

• D.

  retorno de espuma.

• E.

  descarga automática.

O sistema de esgotamento sanitário de uma edificação é responsável por conduzir os despejos sanitários à rede pública coletora de esgoto ou a um sistema particular de tratamento e disposição dos efluentes finais. A fim de garantir o funcionamento do sistema por meio de realizações de manutenção da rede, são instalados dispositivos, como os tubos operculados, que são

• A.

  segmentos tubulares com saliência lateral e tampas de inspeção removíveis, geralmente instalados a montante das mudanças de direção em trechos retilíneos de tubulação.

• B.

  tubos perfurados cuja finalidade é permitir a extravasão do esgoto e, assim, avisar ao proprietário que é momento de realizar a manutenção.

• C.

  tubos que possuem uma redução interna de seção, a fim de possibilitar o estrangulamento do fluxo para a realização de manutenções preventivas.

• D.

  tubos instalados no sistema de ventilação, cuja função é permitir a entrada de ar e água em pontos específicos da rede, evitando entupimentos.

• E.

  tubos instalados para permitir que o fluxo líquido, em um dado trecho do sistema de esgotamento, ocorra em sentido único, impedindo escoamento em sentido contrário ao estabelecido pela declividade da tubulação.

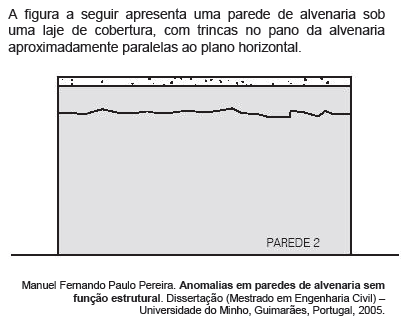

A provável razão para o aparecimento dessas fissuras foi o(a)

• A.

  movimentação da laje superior, devido à variação térmica.

• B.

  dilatação proveniente de movimentações higroscópicas diferenciadas.

• C.

  excesso de cargas distribuídas sobre a parede.

• D.

  excesso de cargas concentradas sobre a parede.

• E.

  recalque diferencial da estrutura como um todo.

A alvenaria sem função estrutural de blocos cerâmicos tem por finalidade precípua a vedação dos ambientes. Além disso, pode também desempenhar um papel de propiciar equilíbrio térmico a eles. Acerca das recomendações normativas do serviço de execução de alvenaria sem função estrutural de blocos cerâmicos, assinale a alternativa correta.

• A.

  As alvenarias apoiadas em alicerces devem ser executadas no máximo 24 horas depois da impermeabilização destes.

• B.

  Não é recomendável molhar os componentes cerâmicos antes de usá-los.

• C.

  A execução da alvenaria não deve ser iniciada pelos cantos principais, a fim de não se prejudicar o gabarito da obra.

• D.

  Utiliza-se como guia para juntas verticais o escantilhão, cuja graduação deve ser feita por meio de pequenos sulcos criados com serrote.

• E.

  É recomendada pelas normas técnicas a utilização de armaduras longitudinais, localizadas na argamassa de assentamento, distanciadas de cerca de 60 cm, na altura.

Visando à boa compreensão, foram elaboradas recomendações normativas cujo objetivo é a padronização da representação gráfica dos projetos arquitetônicos. É desejável que os projetos possuam nível de detalhamento que possa ser completamente compreendido pelo executor da construção, sendo utilizados, para essa finalidade, plantas, cortes, fachadas, elevações e detalhes que conterão muitas informações. De acordo com os conceitos utilizados na representação gráfica dos projetos arquitetônicos, assinale a alternativa correta.

• A.

  Detalhes são representações gráficas de planos internos ou de elementos da edificação.

• B.

  Planta de edificação é a vista superior do plano secante horizontal, localizado em torno de 1,50 m do piso em referência. A altura do plano pode variar a fim de o projeto conter a representação de todos os elementos considerados necessários.

• C.

  Corte é a representação gráfica dos pormenores necessários para o entendimento correto de um projeto, possibilitando sua execução correta.

• D.

  Elevações são planos secantes verticais que dividem a edificação em duas partes, seja no sentido longitudinal, seja no transversal.

• E.

  Planta de locação é a que contém a representação gráfica de planos externos da edificação, podendo apresentar os cortes transversais e longitudinais.
