Questões de Engenharia Civil da Instituto Ludus

Observe a figura seguinte, constante em uma planta arquitetônica de uma edificação. A figura representa

• A.

  uma janela basculante.

• B.

  uma janela de abertura máximo-ar.

• C.

  uma janela pivotante.

• D.

  uma janela com abertura tipo “guilhotina”.

• E.

  uma janela pivotante, com bandeirola

Saliência de alvenaria na qual é fixado o marco ou grade de portas e de janelas

• A.

  Boneca

• B.

  Caixilho

• C.

  Chumbador

• D.

  Empena

• E.

  Perna

O Rumo de um segmento AB, percorrido na direção de A para B, é S 45º E. Se você conhece as coordenadas planas de A (1.420,00m; 1.750,00m) e que a distância entre A e B é igual a 106,10m, quais são, aproximadamente, a coordenadas planas de B?

• A.

  (1.345,00m; 1.675,00m)

• B.

  (1.495,00m; 1.675,00m)

• C.

  (1.345,00m; 1.825,00m)

• D.

  (1.495,00m; 1.825,00m)

• E.

  (1.435,00m; 1.725,00m)

Leia o texto seguinte:

Você procede o nivelamento geométrico para calcular a altitude de alguns pontos. No início do segmento nivelado há um RN com altitude igual a 910,780m. Foram realizadas medidas em três estações, denominadas de 1, 2 e 3.

Considerando-se Lv “leitura de vante” e Lr “leitura de ré”, as medidas obtidas foram Lr1 = 0,975 e Lv1 = 3,850; Lr2 = 0,560 e Lv2 = 2, 170; Lr3 = 1,265 e Lv3 = 1,060 (unidade: metro) Com base no texto acima, responda às duas questões seguintes:

A altitude do último ponto, em metros, é igual a

• A.

  906,000

• B.

  906,500

• C.

  906,500

• D.

  906,295

• E.

  NRA

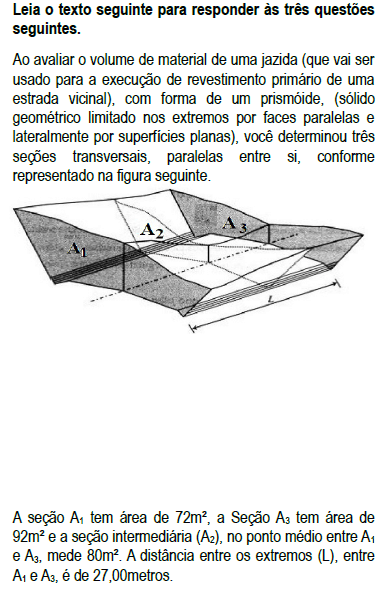

O volume desse sólido de material laterítico, avaliado pela conforme as normas da engenharia rodoviária, é, aproximadamente, de

• A.

  2.400m³

• B.

  2.180m³

• C.

  2.050m³

• D.

  2.450m³

• E.

  2.300m³

Em uma planta, com projeto de instalações elétricas de um prédio, você encontra o símbolo indicado ao lado. O mesmo indica:

• A.

  interruptor paralelo ou Three – Way

• B.

  interruptor intermediário

• C.

  botão de campainha na parede

• D.

  botão de minuteria cravado na parede

• E.

  botão de campainha no piso

Se a distância média de transporte(DMT), entre a jazida de material e o segmento rodoviário onde vai ser aplicado o material escavado, é de 12km, o momento de transporte para levar todo o volume avaliado até à pista é, aproximadamente, de

• A.

  28.800t.km

• B.

  47.080t.km.

• C.

  44.300t.km

• D.

  49.600t.km

• E.

  26.160t.km.

Em uma planta baixa, referente ao projeto de instalação elétrica de uma residência, você constata a existência do símbolo representado ao lado. Ele indica

• A.

  disjuntor a seco

• B.

  disjuntor a óleo

• C.

  chave reversora

• D.

  chave seccionadora com fusíveis

• E.

  chave para sinalização de tráfego

Se todo o volume escavado e transportado para a pista for utilizado para revestir uma estrada vicinal, executada conforme as normas da engenharia rodoviária, de largura igual a 6,20m e espessura acabada do revestimento de 20,00cm, o volume escavado é suficiente para revestir, em números próximos, quantos quilômetros da estrada?

• A.

  1,76km

• B.

  1,98km

• C.

  1,85km

• D.

  1,53km

• E.

  1,96km

Em se tradando de sistemas de esgotamento prediais, o coletor predial e os subcoletores devem ser de preferência retilíneos. Quando necessário, os desvios devem ser feitos com peças com ângulo central igual ou inferior a 45º, acompanhados de elementos que permitam a inspeção. No caso de este coletor ser construído com tubo com diâmetro nominal de 100mm, a declividade mínima é de ...........% e a declividade máxima admitida é de..........

• A.

  1% e 5%, respectivamente.

• B.

  1% e 7%, respectivamente.

• C.

  2% e 7%, respectivamente.

• D.

  2% e 5%, respectivamente.

• E.

  0,7% e 7%, respectivamente
