Questões de Engenharia Civil da Instituto Ludus

Você observa, em uma planta-projeto das instalações elétricas de uma escola em Presidente Dutra, os três símbolos seguintes, 1, 2, e 3, indicados na figura

Os pontos 1, 2 e 3 representam, respectivamente

• A.

  ponto de luz fluorescente na parede; ponto de luz incandescente na parede (arendela) e ponto de luz incandescente no teto em circuito de emergência.

• B.

  ponto de luz incandescente no teto; ponto de luz incandescente na parede e ponto de luz fluorescente no teto em circuito de emergência.

• C.

  ponto de luz fluorescente na parede; ponto de luz incandescente na parede e ponto de luz fluorescente embutido no teto.

• D.

  ponto de luz fluorescente na parede; ponto de luz incandescente na parede e ponto de luz fluorescente embutido no teto.

• E.

  ponto de luz fluorescente na parede; ponto de luz incandescente na parede e ponto de luz incandescente embutido no teto.

Você, Técnico de Edificações, necessita conhecer as normas de segurança nos locais de trabalho. No que diz às Normas de Segurança nas instalações de uma obra, assinale a alternativa INCORRETA.

• A.

  As áreas destinadas aos sanitários deverão atender às dimensões mínimas essenciais. É considerada satisfatória a metragem de 1 metro quadrado, para cada sanitário, por 20 operários em atividade.

• B.

  O mictório deverá ser de porcelana vitrificada ou de outro material equivalente, liso e impermeável, provido de aparelho de descarga provocada ou automática, de fácil escoamento e limpeza, podendo apresentar a conformação do tipo calha ou cuba.

• C.

  Será exigido 1 um chuveiro para cada 10 (dez) trabalhadores nas atividades ou operações insalubres.

• D.

  Em uma obra, serão previstos 100 litros diários de água por trabalhador para o consumo nas instalações sanitárias.

• E.

  As cozinhas de um acampamento de obras deve ter um pé direito de 3,00m (no mínimo).

Em um solo homogêneo, após as devidas sondagens, foi verificado que este solo apresenta um coeficiente de recalque k = 2,50kgf/cm²/cm. Se uma força de 1,5tf for aplicada ao solo, na vertical, por intermédio de um estaca de seção quadrada, com lado de 10cm, neste caso o recalque do solo será de:

• A.

  3,0 cm

• B.

  6,0 cm

• C.

  5,0 cm

• D.

  4,5 cm

• E.

  5,5 cm

Estaca armada e preenchida com argamassa de cimento e areia. É moldada in loco. Executada por intermédio de perfuração rotativa, revestida integralmente, no segmento em solo, por conjunto de tubos metálicos recuperáveis. Esse conceito se refere à estaca

• A.

  de reação

• B.

  escavada com injeção ou microestaca

• C.

  prensada

• D.

  Strauss

• E.

  de raiz

Em uma construção de uma escola na cidade de Presidente Dutra, construção de dois andares, você dimensiona a fundação para um pilar isolado, de secção transversal quadrada, de 25cmx25cm. Ao dimensionar o bloco, em função da carga e ta tensão admissível do solo, o mesmo deve ter uma base de 60cmx60cm. A altura desse bloco deve ser, aproximadamente, de

• A.

  20cm

• B.

  25cm

• C.

  30cm

• D.

  35cm

• E.

  40cm

Você, como fiscal de obras da prefeitura, necessita conhecer as normas de segurança nos locais de trabalho. No que diz às Normas de Segurança nas instalações de uma obra, assinale a alternativa INCORRETA.

• A.

  As áreas destinadas aos sanitários deverão atender às dimensões mínimas essenciais É considerada satisfatória a metragem de 1 metro quadrado, para cada sanitário, por 20 operários em atividade.

• B.

  O mictório deverá ser de porcelana vitrificada ou de outro material equivalente, liso e impermeável, provido de aparelho de descarga provocada ou automática, de fácil escoamento e limpeza, podendo apresentar a conformação do tipo calha ou cuba.

• C.

  Será exigido 1 um chuveiro para cada 10 (dez) trabalhadores nas atividades ou operações insalubres.

• D.

  Em uma obra, serão previstos 100 litros diários de água por trabalhador para o consumo nas instalações sanitárias.

• E.

  As cozinhas de um acampamento de obras deven ter um pé direito de 3,00m (no mínimo).

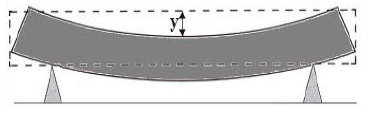

Observe a figura seguinte

Em razão da carga, a viga representada na figura apresenta a deformação y. A medida de “y” é denominada de

• A.

  distância cortante

• B.

  distância fletora

• C.

  rincão

• D.

  deformação elástica

• E.

  flecha

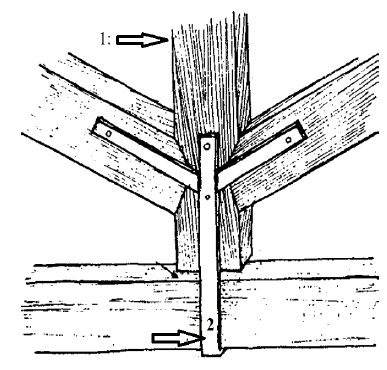

Observe a figura abaixo

As peças indicadas pelos número 1 e 2, respectivamente, são

• A.

  perna e estribo

• B.

  pendural e estribo

• C.

  frechal e tirante

• D.

  terça e tirante

• E.

  escora e estribo

São materiais empregados nas instalações hidráulicas prediais, EXCETO:

• A.

  Resina de cloreto de polivinila (PVC - rígido)

• B.

  Ferro fundido

• C.

  Cobre

• D.

  Aço galvanizado

• E.

  Polipropileno

Observe a figura ao lado. Ela representa um(a)

• A.

  Bucha de redução

• B.

  Tampão com redução

• C.

  Caps

• D.

  Niple

• E.

  Adaptador simples
