O comando do Autocad que dá um zoom em todo o desenho, independentemente do drawing limits, é o:

  • A. Zoom Extents.
  • B. Zoom Center.
  • C. Zoom Dynamic.
  • D. Zoom Scale.
  • E. Zoom Object.

Comando do Autocad que cria uma semilinha:

  • A. Ray.
  • B. SPLine.
  • C. Construction line.
  • D. Multline.
  • E. Sketch.

Nas instalações sanitárias prediais, a tubulação que recebe os efluentes de um único aparelho sanitário é chamada de:

  • A. tubulação primária.
  • B. tubulação secundária.
  • C. tubo de queda.
  • D. ramal de descarga.
  • E. ramal de esgoto.

Para homogeneizar a absorção da parede antes da aplicação da tinta látex, deve ser utilizado:

  • A. selador.
  • B. washprimer.
  • C. tinta látex diluída.
  • D. hidrofugante.
  • E. resina impermeabilizante acrílica.

Em uma planta baixa, a cota da largura da edificação é de 20,00 m. A medida da mesma cota no papel é de 40 cm. Nesse caso, a escala utilizada é de:

  • A. 1:10.
  • B. 1:20.
  • C. 1:25.
  • D. 1:50.
  • E. 1:100.

Com relação à execução de serviços topográficos, é correto afirmar:

  • A. A trena de fibra de vidro apresenta alta deformação e baixa resistência à umidade e a produtos químicos.
  • B. Os piquetes são utilizados para manter o alinhamento, na medição entre pontos, quando há necessidade de se executar vários lances.
  • C. Dentre os erros que podem ser cometidos na medida direta de distância, destacam-se o erro relativo ao comprimento nominal da trena, o erro de catenária e a falta de verticalidade da baliza.
  • D. Os teodolitos são equipamentos destinados à medição da distância entre dois pontos.
  • E. Estação total é o nome dado ao equipamento que agrupa, exclusivamente, as funções de um teodolito com a de um processador matemático.

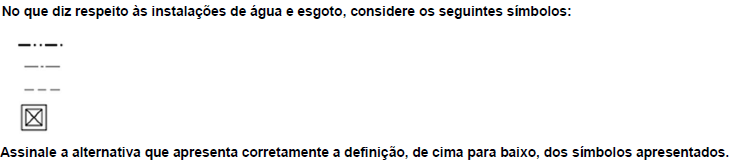

  • A. Tubulação de águas pluviais – tubulação de esgoto – tubulação de ventilação – caixa de inspeção de águas pluviais.
  • B. Tubulação de esgoto – tubulação de águas pluviais – tubulação de ventilação – caixa de inspeção de águas pluviais.
  • C. Tubulação de esgoto – tubulação de águas pluviais – tubulação de ventilação – caixa de gordura.
  • D. Tubulação de esgoto – tubulação de ventilação – tubulação de águas pluviais – caixa de inspeção de águas pluviais.
  • E. Tubulação de águas pluviais – tubulação de esgoto – tubulação de ventilação – caixa de gordura.

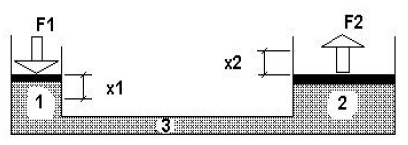

O desenho ao lado representa um sistema hidráulico no qual a força F1, aplicada sobre um êmbolo com diâmetro D1, provoca o deslocamento x1. A força e o deslocamento obtidos no êmbolo 2, cujo diâmetro é D2, são representados, respectivamente, por F2 e x2. O diâmetro D2 é o dobro do diâmetro D1. Considere este desenho para responder as questões de 21 a 23.

Com base no desenho, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) O deslocamento x2 é maior que o deslocamento x1.

( ) A força F2 é maior que a força F1.

( ) A pressão do fluido no ponto 2 é maior que a pressão do fluido no ponto 1.

( ) O máximo valor da pressão do fluido ocorre no ponto 3.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

  • A.

    V – V – V – F.

  • B.

    F – V – F – F.

  • C.

    V – F – F – F.

  • D.

    F – F – F – V.

  • E.

    V – V – V – V.

O desenho ao lado representa um sistema hidráulico no qual a força F1, aplicada sobre um êmbolo com diâmetro D1, provoca o deslocamento x1. A força e o deslocamento obtidos no êmbolo 2, cujo diâmetro é D2, são representados, respectivamente, por F2 e x2. O diâmetro D2 é o dobro do diâmetro D1. Considere este desenho para responder as questões de 21 a 23.

Quando o sistema representado pelo desenho estiver em equilíbrio, não haverá deslocamentos dos êmbolos. Nessa situação, qual será a pressão no ponto 3, sabendo-se que a força F1 é 50 quilogramas-força, a área do embolo 1 é 2 cm² e a área do tubo no ponto 3 é 1 cm²?

  • A.

    50 kgf/cm2

  • B.

    100 kgf/cm2.

  • C.

    2 kgf/cm2

  • D.

    25 kgf/cm2.

  • E.

    40 kgf/cm2.

O desenho ao lado representa um sistema hidráulico no qual a força F1, aplicada sobre um êmbolo com diâmetro D1, provoca o deslocamento x1. A força e o deslocamento obtidos no êmbolo 2, cujo diâmetro é D2, são representados, respectivamente, por F2 e x2. O diâmetro D2 é o dobro do diâmetro D1. Considere este desenho para responder as questões de 21 a 23.

No sistema hidráulico representado pelo desenho, quando é aplicada uma força F1 igual a 250 Newtons, desconsiderando as perdas, a força F2 será:

  • A.

    125 N.

  • B.

    250 N.

  • C.

    500 N.

  • D.

    750 N.

  • E.

    1000 N.
