Questões de Engenharia Civil da Universidade Federal do Paraná (UFPR)

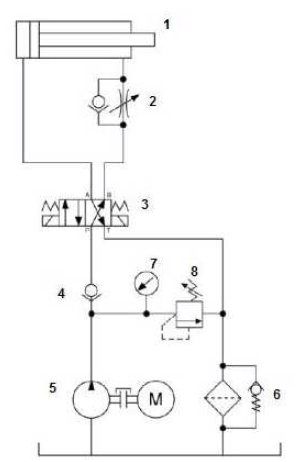

O desenho ao lado é uma representação esquemática de um circuito hidráulico. Considere este desenho para responder as questões 31 a 36.

O atuador desse circuito hidráulico é do tipo:

• A.

  rotativo, bidirecional, com equalizador de pressão.

• B.

  linear de dupla ação, sem amortecimento de fim de curso.

• C.

  angular de dupla ação, com limitação de fim de curso.

• D.

  linear de simples ação, com amortecimento de fim de curso.

• E.

  linear sem haste.

Tendo em vista a implantação de instalações sanitárias no canteiro de obras, é correto afirmar:

• A. Devem ter pé-direito mínimo de 2,80 m.
• B. As portas devem ser de madeira com, no mínimo, 0,80 cm de largura.
• C. As vedações verticais devem receber pintura lavável e impermeável.
• D. Devem estar presentes em quantidade mínima de 1 para cada 10 trabalhadores.
• E. Devem estar situados a no máximo 150 m do posto de trabalho.

Com relação à fundação do tipo radier, é correto afirmar:

• A. Exige que as instalações sanitárias sejam feitas após sua execução.
• B. É uma peça inteiriça em concreto, de elevada rigidez, que pode evitar grandes recalques.
• C. É sempre uma alternativa mais cara que sapatas isoladas.
• D. A concretagem deve ser feita diretamente sobre o solo nivelado, para garantir uma maior homogeneidade.
• E. É recomendada somente para edificações com elevada carga.

Considere as seguintes etapas executivas de uma fundação: 1. Escavação do solo até a profundidade desejada e alargamento da base. 2. Colocação de um lastro de concreto magro de 5 a 10 cm de espessura. 3. Posicionamento das formas, quando o solo assim o exigir. 4. Colocação das armaduras. 5. Concretagem. 6. Execução de cinta de concreto armado. 7. Aplicação de camada impermeabilizante. A sequência apresentada refere-se às etapas de execução de uma fundação do tipo:

• A. blocos de fundação.
• B. tubulão a céu aberto.
• C. tubulão a ar comprimido.
• D. estaca escavada.
• E. sapata corrida.

Com relação ao rejuntamento de placas cerâmicas, considere as seguintes afirmativas: 1. O momento certo para a limpeza das juntas é quando elas ficam opacas, ou seja, quando o material não se apresentar nem plástico nem endurecido. 2. Os rejuntes à base de poliuretano devem ser do tipo aromático, para apresentarem maior durabilidade aos raios UV. 3. Porcelanatos rejuntados com resina de poliuretano de cura interna estão mais sujeitos ao manchamento do que os de cura externa. 4. Para garantir um bom desempenho do revestimento cerâmico, o rejunte deve ser curado até a idade mínima de 14 dias e ter espessura mínima de 2 mm. Assinale a alternativa correta.

• A. Somente a afirmativa 1 é verdadeira.
• B. Somente a afirmativa 2 é verdadeira.
• C. Somente as afirmativas 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

Uma obra terá 20 lajes de concreto armado com área igual a 200 m² e espessura igual a 10 cm. Sabendo-se que o custo total de concreto foi de R$ 120.000,00, o custo do metro cúbico de concreto, em R$, foi de:

• A. 100,00.
• B. 200,00.
• C. 300,00.
• D. 400,00.
• E. 500,00.

De acordo com a norma DIN-ISO 1219, o desenho ao lado é a representação simbólica de:

• A.

  cilindro duplo.

• B.

  cilindro tandem.

• C.

  válvula de contrabalanço.

• D.

  cilindro com haste passante.

• E.

  cilindro telescópico.

Quanto ao uso de esquadrias, considere as seguintes afirmativas: 1. As esquadrias de alumínio podem ser fixadas na alvenaria por aparafusamento e colagem com silicone. 2. A colagem do batente de madeira na alvenaria pode ser feita através do uso de espuma de polietileno. 3. As caixas de dreno, os orifícios de drenagem e os trilhos inferiores devem ser mantidos lubrificados com óleo próprio para essa finalidade, para evitar travamento e oxidação. 4. A instalação de esquadrias com o uso de grapas é recomendável quando a alvenaria ainda está sem reboco. Assinale a alternativa correta.

• A. Somente as afirmativas 2 e 3 são verdadeiras.
• B. Somente as afirmativas 1 e 4 são verdadeiras.
• C. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• D. Somente as afirmativas 2, 3 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

A norma brasileira NBR 10.126 define uma série de padrões de cotagem em desenho técnico que melhoram a sua interpretação e a perfeita confecção do objeto (peça, construção etc.). Com base nessa norma, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) No caso de uso de uma unidade não predominante no desenho, a cota deve ser acompanhada do símbolo.

( ) A cotagem deve ser executada considerando-se a função, o método de fabricação e o controle de qualidade.

( ) Para melhor entendimento do objeto, deve-se cotar o elemento em todas as vistas que ele aparecer.

 ( ) A cotagem deve ser localizada na vista que melhor caracteriza o elemento.

 Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  V – V – F – V.

• B.

  V – V – F – F.

• C.

  F – F – V – F.

• D.

  V – F – F – V.

• E.

  F – F – V – V.

• A. à falta de armadura de estribo.
• B. ao excesso de espessura do cobrimento de armadura.
• C. ao uso indevido de aditivo acelerador de pega com base em cloreto de cálcio.
• D. ao recalque de fundação.
• E. à retração por secagem devido à elevada relação água/cimento.
