Questões de Engenharia Civil da Universidade de Pernambuco (UPE / UPENET / IAUPE)

Com relação aos aterros, é correto afirmar.

Está(ão) correta(s) apenas

• A.

  I e II

• B.

  I e III.

• C.

  II e III.

• D.

  II.

• E.

  III.

Sobre ângulo de visada, assinale a alternativa correta.

• A.

  É o ângulo entre o observador e o horizonte, em um levantamento topográfico.

• B.

  É o ângulo entre dois meridianos consecutivos.

• C.

  É o ângulo entre dois paralelos consecutivos

• D.

  É o ângulo formado pelo prumo do teodolito e o horizonte.

• E.

  É o ângulo medido entre uma referência e o objeto que está sendo observado em um levantamento topográfico.

Num levantamento planialtimétrico, a interpretação das diferenças de nível entre os pontos do terreno é feita através da leitura das curvas de nível. Sobre isso, assinale a alternativa incorreta.

• A.

  Curvas de nível tendem a ter certo paralelismo.

• B.

  Uma curva de nível não pode desaparecer repentinamente

• C.

  Curvas muito afastadas uma das outras indicam que o terreno é levemente inclinado

• D.

  Duas curvas jamais se cruzam.

• E.

  Curvas de nível não cruzam cursos d'água

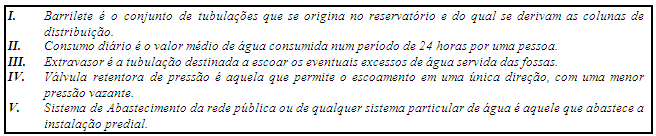

Quanto às terminologias utilizadas nas instalações prediais, é correto afirmar.

Está(ão) correta(s) apenas

• A.

  I e III.

• B.

  IV e V.

• C.

  I, II e V.

• D.

  I e V.

• E.

  II e V.

O esquema ao lado representa a instalação predial de esgoto de um banheiro:

Assinale a alternativa que corresponde aos diâmetros dos tubos indicados.

• A.

  AB = 40 mm; AC = 40 mm; AE = 50 mm; DE = 50 mm; EF = 50 mm

• B.

  AB = 40 mm; AC = 40 mm; AE = 40 mm; DE = 100 mm; EF = 100 mm

• C.

  AB = 40 mm; AC = 40 mm; AE = 50 mm; DE = 100 mm; EF = 100 mm

• D.

  AB = 40 mm; AC = 75 mm; AE = 40 mm; DE = 75 mm; EF = 150 mm

• E.

  AB = 40 mm; AC = 25 mm; AE = 50 mm; DE = 100 mm; EF = 150 mm

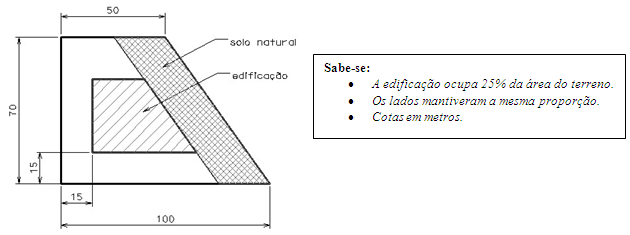

O esquema abaixo representa uma planta de locação:

Assinale a alternativa que corresponde ao valor da área de solo natural indicada

• A.

  1000m².

• B.

  1200m².

• C.

  1500m².

• D.

  1700m².

• E.

  2000m².

Quanto às normas da ABNT, é falso afirmar que

• A.

  a ABNT – Associação Brasileira de Normas Técnicas – é o órgão responsável pela normalização técnica no país, fornecendo a base necessária ao desenvolvimento tecnológico brasileiro.

• B.

  na prática, a Normalização está presente na fabricação dos produtos, na transferência de tecnologia, na melhoria da qualidade de vida, através de normas relativas à saúde, à segurança e à preservação do meio ambiente.

• C.

  os Objetivos da Normalização são: Economia, Comunicação, Segurança, Proteção do Consumidor, Lucrabilidade e Eliminação de Barreiras Técnicas e Comerciais.

• D.

  marcas e Certificados de Conformidade da ABNT são indispensáveis na elevação do nível de qualidade dos produtos, serviços e sistemas de gestão.

• E.

  normalização é atividade que estabelece, em relação a problemas existentes ou potenciais, prescrições destinadas à utilização comum e repetitiva com vistas à obtenção do grau ótimo de ordem em um dado contexto.

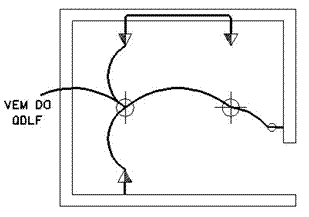

DADO O ESQUEMA ABAIXO, RESPONDA AS QUESTÕES 45 E 46.

Considerando-se que o esquema é de uma cozinha, qual deve ser a carga mínima prevista para cada tomada, segundo a norma ABNT 5410?

• A.

  100VA.

• B.

  200VA.

• C.

  250VA.

• D.

  400VA.

• E.

  600VA

Nivelamento é a operação que determina as diferenças de nível ou distâncias verticais entre pontos do terreno e que inclui o transporte da cota ou altitude de um ponto para os pontos nivelados. Sobre isso, assinale a alternativa correta.

• A.

  Altitude de um ponto da superfície terrestre é a distância vertical deste ponto à superfície média dos mares, enquanto cota é a distância vertical deste ponto à superfície qualquer de referência, podendo estar acima ou abaixo do nível médio dos mares.

• B.

  Cota de um ponto da superfície terrestre é a distância vertical deste ponto à superfície média dos mares, enquanto altitude é a distância vertical deste ponto à superfície qualquer de referência, podendo estar acima ou abaixo do nível médio dos mares.

• C.

  À cota corresponde um nível verdadeiro, que é a superfície de referência para a obtenção das diferenças de níveis ou distâncias verticais, enquanto à altitude corresponde um nível aparente, cuja superfície de referência é paralela ao nível verdadeiro.

• D.

  Alternativas b e c são corretas.

• E.

  Alternativas a e c são corretas.

Em relação às curvas de níveis, assinale a opção incorreta.

• A.

  As curvas de níveis ou isolinhas são linhas curvas fechadas formadas a partir da interseção de vários planos horizontais com a superfície do terreno.

• B.

  Cada isolinha, pertencendo a um mesmo plano horizontal, tem, evidentemente, todos os seus pontos situados na mesma cota altimétrica, ou seja, todos os pontos estão no mesmo nível.

• C.

  Os planos horizontais de interseção com a superfície do terreno são sempre paralelos e eqüidistantes, e a distância entre um plano e outro denomina-se Eqüidistância Vertical.

• D.

  A eqüidistância vertical das curvas de nível varia com a escala da planta.

• E.

  No caso das depressões, as curvas de nível de menor valor envolvem as de maior valor.
