Questões de Engenharia de Materiais do ano 2011

Durante a inspeção de um equipamento, um engenheiro percebeu que uma parte da estrutura poderia apresentar algum risco se fosse submetida a um carregamento excessivo. Sendo a estrutura modelada como uma viga biapoiada, sujeita a uma carga q uniformemente distribuída ao longo de todo o seu vão L, o momento fletor máximo atuante na viga é expresso por

• A.

  2qL²

• B.

  qL²

• C.

  qL²/2

• D.

  qL²/4

• E.

  qL²/8

Os pontos materiais da superfície de um eixo sujeito à torção pura apresentam um estado plano de tensões, para o qual as tensões principais são

• A.

  nulas.

• B.

  iguais em módulo e de sinais idênticos.

• C.

  iguais em módulo e de sinais opostos.

• D.

  distintas em módulo e de sinais idênticos.

• E.

  distintas em módulo e de sinais opostos.

Qual conjunto de fatores concorre, em sua totalidade, para a penetração incompleta na raiz de uma solda de topo?

• A.

  Ângulo de bisel excessivo, aporte térmico excessivo, nariz excessivo, abertura raiz reduzida e bitola eletrodo reduzida.

• B.

  Aporte térmico reduzido, nariz reduzido, corrente de soldagem excessiva, movimento de tecimento largo e solda sobre- -cabeça.

• C.

  Velocidade de soldagem reduzida, uso de cobre-junta, chanfro largo, solda na posição plana e movimento de tecimento muito largo.

• D.

  Velocidade de soldagem excessiva, nariz excessivo, ângulo de bisel reduzido, bitola de eletrodo excessiva e voltagem de soldagem reduzida.

• E.

  Falta de cobre-junta, aporte térmico baixo, nariz reduzido, corrente de soldagem excessiva e movimento de tecimento muito estreito.

Quando um baixo teor de hidrogênio é especificado para um processo de soldagem por eletrodo revestido, o revestimento do eletrodo deverá ser

• A.

  celulósico.

• B.

  rutílico.

• C.

  básico.

• D.

  pó de ferro.

• E.

  oxidante.

Uma DESVANTAGEM do processo MIG/MAG é o(a)

• A.

  uso não recomendado em soldagem de campo (locais abertos) sem proteção.

• B.

  produção de depósitos com baixo teor de hidrogênio.

• C.

  produção de muitos respingos e arco instável na transferência por spray.

• D.

  remoção difícil de escória.

• E.

  transferência por curto-circuito ser limitada à posição plana.

A susceptibilidade à formação de trincas a frio (ou trincas retardadas) aumenta quando se

• A.

  reduz a espessura das peças.

• B.

  reduz a energia da soldagem.

• C.

  reduz o teor de hidrogênio.

• D.

  utiliza pós-aquecimento.

• E.

  utiliza preaquecimento.

O problema metalúrgico que resulta da utilização de uma excessiva energia de soldagem em aço de médio carbono é o(a)

• A.

  refino da zona fundida.

• B.

  endurecimento da zona fundida.

• C.

  estrutura martensítica na zona termicamente afetada.

• D.

  diminuição da zona termicamente afetada.

• E.

  granulação grosseira.

O teor de carbono foi alterado de 0,2% para 0,6% na composição do aço utilizado em uma peça a ser soldada. Isso pode influenciar na ocorrência de

• A.

  falta de fusão.

• B.

  falta de penetração.

• C.

  fissuração.

• D.

  porosidade.

• E.

  mordedura.

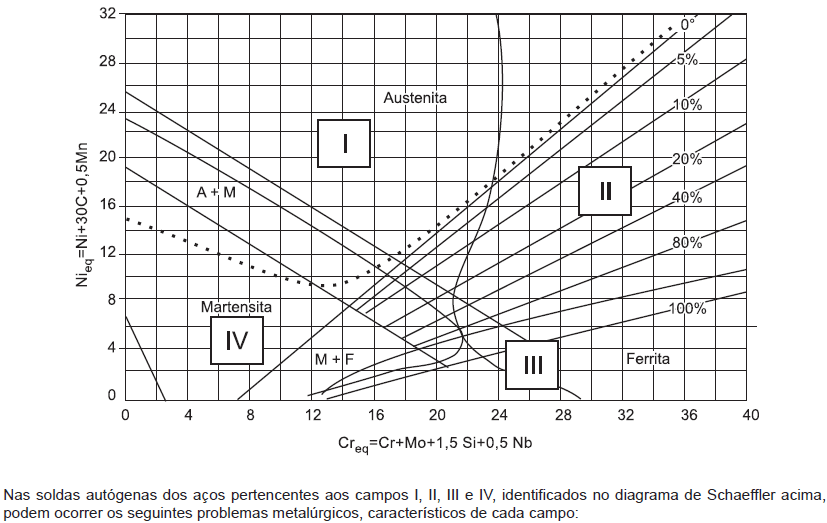

• A.

  I - trincas a quente; II - fase sigma; III - crescimento de grão; IV - trincas a frio.

• B.

  I - fase sigma; II - trincas a quente; III - trincas a frio; IV - crescimento de grão.

• C.

  I - fase sigma; II - trincas a frio; III - trincas a quente; IV - crescimento de grão.

• D.

  I - fase sigma; II - crescimento de grão; III - trincas a frio; IV - trincas a quente.

• E.

  I - crescimento de grão; II - trincas a frio; III - trincas a quente; IV - fase sigma.

É um defeito não detectável facilmente por uma inspeção visual a

• A.

  mordedura.

• B.

  porosidade.

• C.

  cratera.

• D.

  perna excessiva.

• E.

  fissura por fadiga.
