Questões de Engenharia de Petróleo e Gás

Sabe-se que o gás natural não tem odor. Para distribuição e serviço, esse gás deve passar por um processo que permite, em caso de vazamento, a sua pronta detecção. De acordo com a ANP 104, de 08 de julho de 2002, a concentração de odorante é detectável ao olfato humano quando sua concentração na atmosfera atingir

• A.

  20% de seu limite superior de inflamabilidade.

• B.

  1/5 de seu limite inferior de inflamabilidade.

• C.

  1/4 de seu limite superior de inflamabilidade.

• D.

  25% de seu limite inferior de inflamabilidade.

• E.

  15% de seu limite superior de inflamabilidade.

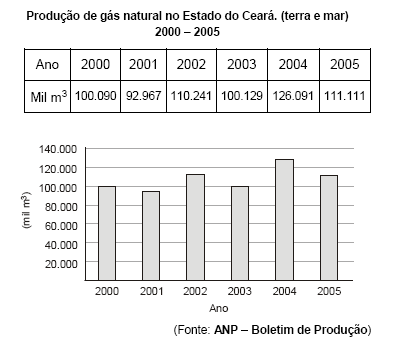

Considere o gráfico abaixo.

De acordo com os dados apresentados,

I. A produção de gás no ano de 2001 teve 7,12% de queda em relação ao ano anterior.

II. A produção de gás nos últimos três anos é superior a 50% da produção total de gás no período coletado.

III. A produção de gás no ano de 2004 teve aumento de 35,63% em relação ao ano de menor produção.

 Está correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  I e II, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

O afastamento mínimo, em metros, entre qualquer gasoduto enterrado e outras instalações subterrâneas nãointegrantes do gasoduto é

• A.

  0,10

• B.

  0,20

• C.

  0,30

• D.

  0,40

• E.

  0,50

Para gasodutos de aço pertencentes à classe de locação 1, a pressão de ensaio (PE) da tubulação com fluido de água ou gás deve ser

• A.

  PE = 1,0 vez a máxima pressão de operação.

• B.

  PE = 1,1 vez a máxima pressão de operação.

• C.

  PE = 1,2 vez a máxima pressão de operação.

• D.

  PE = 1,3 vez a máxima pressão de operação.

• E.

  PE = 1,4 vez a máxima pressão de operação.

Operação de purga é

• A.

  a eliminação de trecho da tubulação que interliga a rede geral ao registro geral de corte.

• B.

  a eliminação de trecho da tubulação que interliga o ramal externo ao medidor.

• C.

  a limpeza total de tubulação ou de parte de um equipamento, de forma que todo material nele contido seja removido.

• D.

  a eliminação de trecho da tubulação que interliga o ponto da instalação a jusante do regulador/medidor.

• E.

  o bloqueio parcial de tubulação ou parte de um equipamento.

A inspeção não-destrutiva consiste em ensaiar as soldas realizadas a fim de garantir sua qualidade e sua integridade. São utilizados nessa verificação, os seguintes métodos:

• A.

  trepanação, partícula magnética e líquido penetrante.

• B.

  inertização, líquido penetrante e inspeção visual.

• C.

  inertização, líquido penetrante e ultra-som.

• D.

  radiografia, partícula magnética e ultra-som.

• E.

  inertização, partícula magnética e inspeção visual.

O odorante é adicionado ao gás natural com o objetivo de, em casos de vazamento, ser perceptível ao olfato humano. De acordo com a resolução ARCE no 60, de 30 de novembro de 2005, qual a concentração de etil mercaptans (mg/m³ de gás natural) máxima e mínima respectivamente?

• A.

  70 e 15

• B.

  70 e 10

• C.

  65 e 15

• D.

  60 e 10

• E.

  60 e 15

Após realizado o teste hidrostático na tubulação de aço, qual é o procedimento adequado para a remoção completa da água dessa tubulação?

• A.

  Remoção por gravidade e utilização de raspador.

• B.

  Utilização de compressor pneumático e termografia.

• C.

  Remoção por gravidade e termografia.

• D.

  Remoção por gravidade e ensaio visual.

• E.

  Utilização de compressor pneumático e ensaio visual.

Nas operações de soldagem de componentes em uma linha de aço em operação, é necessário medir a espessura da parede da tubulação. Para medir essa espessura deve-se utilizar o método denominado

• A.

  partícula magnética.

• B.

  gamagrafia.

• C.

  líquido penetrante.

• D.

  radiografia.

• E.

  ultra-som.

Para uma tubulação de gás que opere sob uma tensão tangencial menor que 20% da tensão de escoamento mínima especificada, a espessura nominal das paredes das extremidades adjacentes não devem variar em mais:

• A.

  1/32 pol.

• B.

  1/24 pol.

• C.

  1/16 pol.

• D.

  1/8 pol.

• E.

  1/4 pol.
