Observe o diagrama Pressão Volume representado na figura acima. Quando um determinado sistema termodinâmico fechado é levado do estado inicial (i) para o estado final (f) através do caminho igf, 180 kJ são transferidos para dentro do sistema sob a forma de calor e 130 kJ são produzidos pelo sistema sob a forma de trabalho. Se o caminho percorrido for o ihf, o valor do trabalho produzido pelo sistema é 40 kJ. Com base nessas informações, a quantidade de energia (kJ) recebida sob a forma de calor pelo sistema, ao percorrer o caminho ihf, é
reinjetado na jazida ou queimado.
liquefeito para melhor ser transportado, visando ao posterior descarte.
lançado na atmosfera, uma vez que não é danoso ao meio ambiente.
pressurizado e colocado em reservatórios herméticos para posterior descarte.
pressurizado e canalizado para descarte a uma distância segura das áreas de produção.

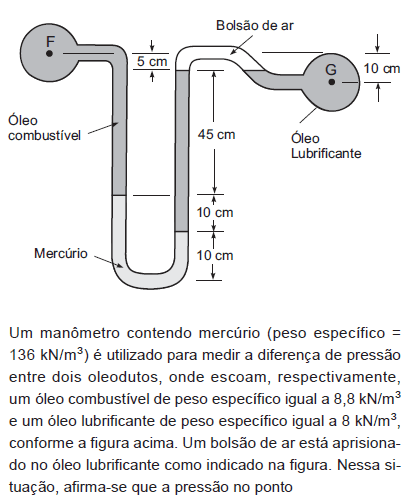

G excede a pressão no ponto F em 370 kPa.
G excede a pressão no ponto F em 14 kPa.
G excede a pressão no ponto F em 23 kPa.
F excede a pressão no ponto G em 14 kPa.
F excede a pressão no ponto G em 23 kPa.
O consumo de gás natural por veículos automotores tem aumentado nos últimos anos, principalmente pela sua viabilidade econômica e pelo baixo impacto ambiental. Entretanto, essas características não são suficientes para se realizar a adaptação do motor de um veículo a esse combustível. Dentre as importantes vantagens técnicas para a opção de troca de combustível para GNV, está o fato de
ser isento de riscos de incêndio e explosão.
ser de fácil manuseio e transporte.
acumular gás em regiões mais elevadas, quando em ambientes fechados.
ser um combustível oriundo de fontes renováveis de energia.
gerar monóxido de carbono em seu processo de combustão.

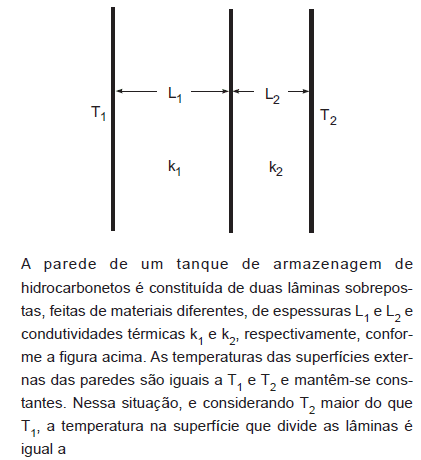

(k1 L2 T1 + k2 L1 T2) / (k1 L2 + k2 L1)
(k1 L2 T1 - k2 L1 T2) / (k1 L2 - k2 L1)
(k1 L1 T1 + k2 L2 T2) / (k1 L1 + k2 L2)
(k2 L2 T1 - k1 L1 T2) / (k1 L1 - k2 L2)
(k2 L2 T1 + k1 L1 T2) / (k1 L1 + k2 L2)
Considere a representação gráfica abaixo:
I, II, III e IV correspondem, respectivamente, a
válvula flangeada diafragma, conexão roscada tê, válvula roscada gaveta e válvula flangeada retenção.
válvula flangeada agulha, conexão flangeada tê, conexão flangeada retenção e válvula flangeada macho.
válvula flangeada globo, conexão flangeada tê, conexão flangeada retenção e válvula flangeada macho.
válvula rosqueada diafragma, conexão roscada tê, válvula roscada gaveta e válvula roscada de retenção.
válvula flangeada diafragma, conexão flangeada tê, válvula flangeada gaveta e válvula flangeada macho.
Nas tubulações, após a execução da montagem, deve-se fazer a limpeza interna completa, para remover depósitos de ferrugens, pontas de eletrodos, salpicos de solda, poeiras, rebarbas e outros detritos antes da entrada em operação do sistema. Pode-se utilizar a limpeza mecânica e a limpeza química. Corresponde à limpeza química a que, conforme o material do tubo e o grau de limpeza desejado, faz circular nas tubulações
soluções especiais de detergentes, ácidos ou soda cáustica.
escovas rotativas, elétricas ou de ar comprimido.
vapor e água, intermitentes.
vapor.
água.
"Tensão na parede do tubo, atuando perpendicularmente a um plano contendo seu eixo longitudinal". Refere-se à tensão
longitudinal.
circunferencial.
localizada.
primária.
de escoamento.
O equipamento destinado a controlar a pressão para garantir a segura operação de uma estação de medição é
o filtro.
a válvula shuf off.
o regulador de pressão.
o medidor.
a válvula de alívio.
Nos sistemas de gás canalizado, são utilizados tubos de diversos diâmetros e de especificações diferentes. No processo de fabricação desses tubos são empregados quatro processos industriais denominados
estampagem, extrusão, forjamento e solda.
extrusão, fundição, laminação e usinagem.
estampagem, laminação, solda e usinagem.
extrusão, fundição, laminação e solda.
estampagem, extrusão, forjamento e fundição.
A tubulação sofre esforços durante os processos de montagem e desmontagem, tornando-se necessário padrões normalizados que levam em consideração a resistência mecânica dos tubos para a sua seleção. A espessura mínima normalizada de parede para um tubo de 14 polegadas é:
4,0 mm
4,8 mm
5,6 mm
6,4 mm
7,1 mm
