Questões de Engenharia de Petróleo e Gás

Os gasodutos, depois de construídos, devem ser testados antes de serem colocados em operação, garantindo que não ocorrerá vazamento. Em um teste pneumático realizado em uma rede recém-construída, foi constatada queda de pressão. O procedimento a ser adotado é

• A.

  reparar o vazamento e dar continuidade ao teste.

• B.

  localizar o vazamento, reparar, registrar e reiniciar o teste.

• C.

  registrar a informação, arquivar e dar continuidade ao teste.

• D.

  cancelar os trabalhos e registrar a informação.

• E.

  localizar o vazamento e registrar a informação.

Considere:

I. Projetos de construção de redes em aço-carbono, para distribuição de gás natural, requerem que a empresa executora tenha a especificação e qualificação do procedimento de soldagem aprovado.

II. Na preparação das juntas de aço-carbono para soldagem, deve-se efetuar o pré-aquecimento somente em tubos com espessuras maiores que 5 mm.

III. Projetos de construção de redes em aço-carbono, para distribuição de gás natural, requerem que a empresa executora tenha a qualificação dos soldadores aprovada.

Está correto o que se afirma APENAS em

• A.

  I e III.

• B.

  III.

• C.

  I e II.

• D.

  II e III.

• E.

  I.

A norma NBR 12712:2002 considera que a classe de locação é um critério primordial para o projeto e construção de uma tubulação de distribuição de gás natural. Em regiões onde existam dez ou menos edificações unifamiliares destinadas à ocupação humana, considera-se como Classe de Locação:

• A.

  5

• B.

  4

• C.

  3

• D.

  2

• E.

  1

O projeto executivo de uma nova rede de distribuição de gás natural prevê que ela seja interligada à rede existente, sem parada de gás. Este processo requer a soldagem da conexão de derivação com a rede principal pressurizada e, posteriormente, a trepanação. Como etapa inicial, executa-se

• A.

  preaquecimento do tubo.

• B.

  posicionamento da máquina de trepanação.

• C.

  ensaio por partícula magnética.

• D.

  medição da espessura do tubo por ultrassom.

• E.

  revestimento do tubo.

Em um processo construtivo de um gasoduto de distribuição de gás natural, é empregado tubo de aço-carbono. Neste processo, é aplicado um ensaio que consiste na detecção de descontinuidade superficial na solda, após a aplicação de um revelador. Este ensaio denomina-se

• A.

  partícula magnética.

• B.

  visual de soldagem.

• C.

  líquido penetrante.

• D.

  radiografia.

• E.

  ultrassom.

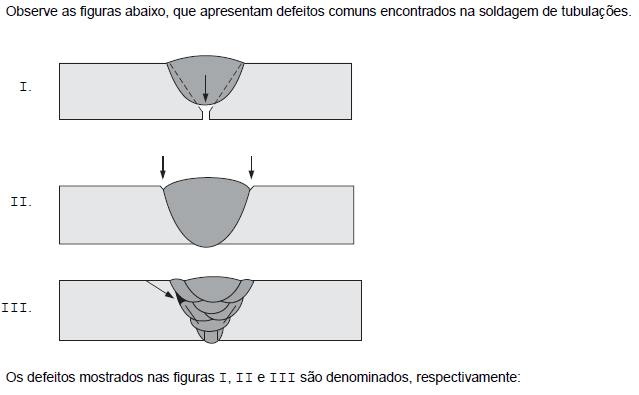

• A.

  mordedura, falta de penetração e inclusão de escória.

• B.

  falta de penetração, mordedura e trinca.

• C.

  mordedura, falta de penetração e trinca.

• D.

  inclusão de escória, falta de penetração e mordedura.

• E.

  falta de penetração, mordedura e inclusão de escória.

De acordo com a NBR 12712:2002, todo gás combustível deve ser odorizado em redes de distribuição e serviço ou para uso doméstico, de modo a permitir, em caso de vazamento, a sua pronta detecção em limites de concentração a partir de

• A.

  30% do limite inferior de explosividade.

• B.

  40% do limite inferior de explosividade.

• C.

  20% do limite inferior de explosividade.

• D.

  10% do limite inferior de explosividade.

• E.

  50% do limite inferior de explosividade.

Conforme a NBR 12712:2002, na pressão de ensaio, o tempo mínimo de ensaio de resistência mecânica, para gasodutos que operam com tensão circunferencial igual ou superior a 30% da tensão mínima de escoamento é de

• A.

  2 horas.

• B.

  5 horas.

• C.

  8 horas.

• D.

  12 horas.

• E.

  24 horas.

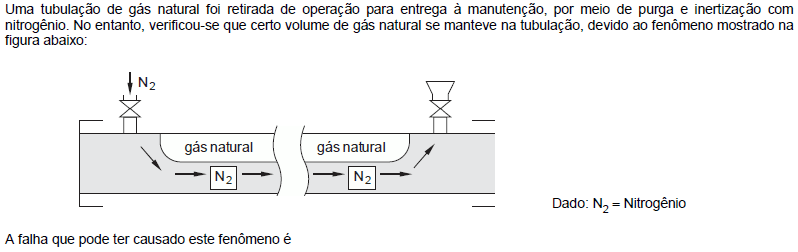

• A.

  a alta velocidade do nitrogênio injetado.

• B.

  a baixa velocidade do nitrogênio injetado.

• C.

  o uso de nitrogênio impuro.

• D.

  a baixa pressão do gás natural.

• E.

  a alta temperatura do nitrogênio injetado.

Ao final do ramal de serviço é instalado o medidor, que é o equipamento utilizado para medir o volume de gás consumido pelo cliente. Para cliente do segmento comercial, que necessita de pequena vazão para o consumo, o medidor adequado é o do tipo

• A.

  placa de orifício.

• B.

  rotativo.

• C.

  turbina.

• D.

  ultrassom.

• E.

  diafragma.
