Questões de Engenharia de Petróleo e Gás

Após a construção de uma rede de distribuição de gás natural, geralmente, é executada a limpeza interna da tubulação, com utilização de instrumento conhecido como “PIG”. Para a secagem interna da tubulação, é necessário o uso de PIG

• A.

  magnético.

• B.

  de escova.

• C.

  de espuma.

• D.

  instrumentado.

• E.

  geométrico.

Na operação da rede de gás natural, são efetuadas manobras com utilização de válvulas instaladas ao longo do sistema e, também, nas estações de redução de pressão. Uma das válvulas, que é instalada em uma estação de redução de pressão, é a que permite a passagem do fluxo de gás em apenas um sentido e se fecha automaticamente por sobrepressão a jusante. Trata-se da válvula

• A.

  de retenção.

• B.

  de esfera.

• C.

  de gaveta.

• D.

  globo.

• E.

  macho.

Após o reparo ou manutenção de uma tubulação que está sem gás, a área de operações inicia o planejamento para devolver o gás à rede, processo conhecido como comissionamento. A premissa para a realização do trabalho é a relacionada à segurança das pessoas durante a operação. O comissionamento pode ser feito por meio de purga direta ou indireta. Quando é utilizada a purga direta, NÃO faz parte desta premissa

• A.

  a avaliação de risco.

• B.

  a permissão de trabalho.

• C.

  a sinalização da área de trabalho.

• D.

  o cálculo do volume de nitrogênio.

• E.

  o posicionamento dos extintores de incêndio.

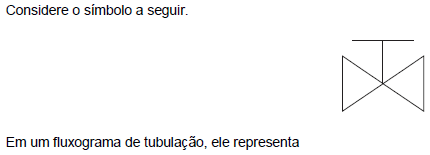

• A.

  uma válvula com comando manual.

• B.

  uma válvula redutora de pressão.

• C.

  uma válvula de retenção tipo turbina.

• D.

  um medidor de vazão tipo turbina.

• E.

  um tanque de armazenagem.

Segundo a NBR 14462:2000, as tubulações de polietileno PE 100, com SDR 11, podem ser utilizadas com pressão interna de até

• A.

  100 kPa.

• B.

  300 kPa.

• C.

  400 kPa.

• D.

  700 kPa.

• E.

  1000 kPa.

Um trabalhador utilizou um instrumento de detecção de gases devidamente calibrado para detectar possíveis vazamentos de gás natural ao redor de uma tubulação. Em uma das leituras, foi constatada a medição de 40% do Limite Inferior de Explosividade (LEL). Isto significa que a porcentagem em volume de gás natural no ar, no ponto medido, era de, aproximadamente,

• A.

  1%.

• B.

  2%.

• C.

  15%.

• D.

  40%.

• E.

  60%.

Uma equipe de trabalho é responsável por construir uma tubulação de 15 km de extensão. A equipe tem uma produtividade média de 20 metros de tubulação por hora de trabalho. Considerando que a equipe trabalha 8 horas por dia, 20 dias por mês, estima-se que a conclusão da obra ocorrerá

• A.

  em menos de um mês.

• B.

  entre um e dois meses.

• C.

  entre quatro e seis meses.

• D.

  entre dois e três meses.

• E.

  em mais de oito meses.

Quanto ao processo de soldagem de juntas tubulares em materiais de aço fundido ou forjado, conforme especificado na NBR 12712:2002, considere:

I. As soldas podem ser produzidas por soldagem em posição fixa ou em rolamento, ou ainda por uma combinação das duas posições.

II. Quando necessário, o alívio de tensões deve ser feito a uma temperatura de 600 °C ou mais, para aços-carbono, ou a 650 °C ou mais, para aços-liga ferríticos.

III. Quando estiverem sendo soldados materiais dissimilares, com diferentes requisitos de preaquecimento, cada material deve ser preaquecido conforme seus próprios requisitos.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  II e III, apenas.

• D.

  I e II, apenas.

• E.

  I, II e III.

A NBR 14461:2000 estabelece os critérios para manuseio, transporte, armazenagem e instalação em obra de tubos e conexões de polietileno PE 80 e PE 100, destinados à execução de redes enterradas de distribuição de gás combustível, por método destrutivo (vala a céu aberto). NÃO está de acordo com os requisitos desta norma quanto à estocagem dos tubos na fábrica:

• A.

  Os tubos e conexões de polietileno PE 80 e PE 100, quando estocados na fábrica, devem permanecer em local coberto protegido das intempéries. O local deve ser plano, limpo, livre de pedras ou objetos salientes.

• B.

  Tubos em barras devem ser estocados em pilhas de altura máxima de 1,80 m ou até 12 camadas (o que for menor).

• C.

  No caso de estocagem em prateleira, os tubos em barra devem ser escorados lateralmente de metro em metro.

• D.

  Tubos em bobinas não engradados devem ser estocados em pilhas de até 1,50 m ou em até duas camadas (o que for menor).

• E.

  Durante a estocagem, não é permitida a instalação de tampões nas extremidades dos tubos.

Durante a entrada em operação de uma tubulação de gás inflamável, deve-se considerar os controles necessários para evitar que haja mistura explosiva entre o gás e o ar, ou que, na ocorrência de uma mistura explosiva, esta não encontre uma fonte de ignição. No caso do gás natural, é considerada uma mistura explosiva aquela em que a concentração em volume de metano no ar é de, aproximadamente,

• A.

  1 a 10%.

• B.

  5 a 15%.

• C.

  5 a 30%.

• D.

  30 a 60%.

• E.

  80 a 100%.
