Questões de Engenharia de Telecomunicações do ano 2004

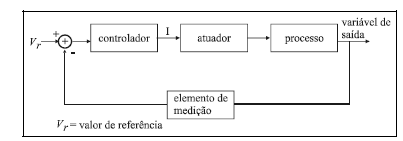

O diagrama em blocos acima representa uma malha de controle de determinado processo. Em relação a esse diagrama e à instrumentação necessária para o efetivo controle do processo, julgue os itens a seguir.

O sinal na saída do controlador — I — é afetado somente pelo sinal proveniente do elemento de medição do processo.

• C. Certo
• E. Errado

O diagrama em blocos acima representa uma malha de controle de determinado processo. Em relação a esse diagrama e à instrumentação necessária para o efetivo controle do processo, julgue os itens a seguir.

Em um controle de processo, os sinais transmitidos pelo transdutor utilizado na malha de controle e recebidos pelos demais elementos da malha podem ser do tipo analógico ou digital.

• C. Certo
• E. Errado

O diagrama em blocos acima representa uma malha de controle de determinado processo. Em relação a esse diagrama e à instrumentação necessária para o efetivo controle do processo, julgue os itens a seguir.

Um transdutor consiste em um elemento sensor aliado a um acionador.

• C. Certo
• E. Errado

Considere que uma carga trifásica equilibrada seja alimentada em baixa tensão por uma rede elétrica trifásica, cuja tensão é equilibrada e simétrica. Com relação à medição da potência ativa dessa carga, julgue o item subseqüente.

Na situação descrita, para medir a potência ativa absorvida pela carga é necessária a utilização de três wattímetros.

• C. Certo
• E. Errado

Considere duas cargas trifásicas equilibradas ligadas em paralelo em uma rede elétrica trifásica, equilibrada e simétrica, a três condutores. Uma das cargas está ligada em triângulo e a outra em estrela. Com relação a essa situação, julgue os itens seguintes.

Caso necessário, o fator de potência da instalação formada pelas duas cargas pode ser melhorado inserindo-se um banco de capacitores trifásicos em paralelo com as cargas.

• C. Certo
• E. Errado

Considere duas cargas trifásicas equilibradas ligadas em paralelo em uma rede elétrica trifásica, equilibrada e simétrica, a três condutores. Uma das cargas está ligada em triângulo e a outra em estrela. Com relação a essa situação, julgue os itens seguintes.

A intensidade da corrente que flui da rede de energia elétrica para as duas cargas é sempre igual à soma algébrica das intensidades das correntes de fase de cada carga individualmente.

• C. Certo
• E. Errado

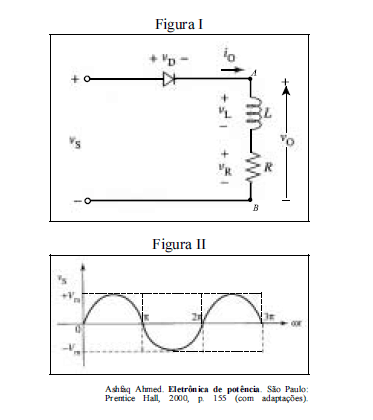

A figura I acima mostra o diagrama de um retificador monofásico não-controlado de meia-onda alimentado pela tensão senoidal v_S, cujo gráfico é mostrado na figura II. Com relação a esse retificador, julgue os itens que se seguem.

• C. Certo
• E. Errado

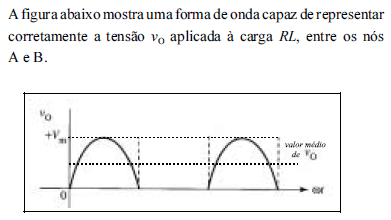

A figura I acima mostra o diagrama de um retificador monofásico não-controlado de meia-onda alimentado pela tensão senoidal v_S, cujo gráfico é mostrado na figura II. Com relação a esse retificador, julgue os itens que se seguem.

• C. Certo
• E. Errado

Com relação aos conversores utilizados pela eletrônica industrial, julgue os itens que se seguem.

Os inversores são conversores que podem fazer parte da constituição dos no-breaks empregados na alimentação de cargas em corrente alternada.

• C. Certo
• E. Errado

Com relação aos conversores utilizados pela eletrônica industrial, julgue os itens que se seguem.

Apesar do avanço tecnológico ocorrido nos últimos anos, ainda não foi desenvolvido um conversor eletrônico capaz de converter tensão CA de amplitude e freqüência fixas em tensão CA de amplitude e freqüência variáveis.

• C. Certo
• E. Errado
