Questões de Engenharia de Telecomunicações do ano 2004

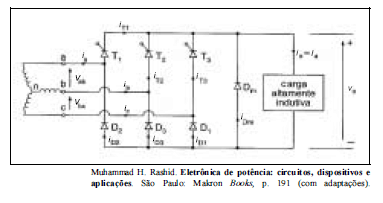

A figura acima mostra o diagrama de um retificador trifásico alimentado por uma fonte trifásica equilibrada de tensões senoidais. Com relação a esse retificador, julgue os itens subseqüentes.

O conversor mostrado é um retificador totalmente controlado, pois possui controle do disparo dos dispositivos semicondutores em todas as três fases da alimentação.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um retificador trifásico alimentado por uma fonte trifásica equilibrada de tensões senoidais. Com relação a esse retificador, julgue os itens subseqüentes.

O semicondutor T₁ é um DIAC, pois percebe-se que a corrente na fase a da fonte é alternada, indicando que, em T₁, ela é bidirecional.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um retificador trifásico alimentado por uma fonte trifásica equilibrada de tensões senoidais. Com relação a esse retificador, julgue os itens subseqüentes.

Em diversas aplicações práticas, é comum a substituição dos semicondutores D₁, D₂ e D₃ por UJTs, pois estes são componentes de quatro camadas, permitindo, assim, o controle do momento do início da condução.

• C. Certo
• E. Errado

Acerca de dispositivos semicondutores, julgue os itens seguintes.

Um PUT é um tipo especial de transistor de unijunção.

• C. Certo
• E. Errado

Acerca de dispositivos semicondutores, julgue os itens seguintes.

Um TRIAC é um tiristor capaz de conduzir em ambos os sentidos, sendo, portanto, utilizado em controle de fase CA, como, por exemplo, nos controladores de tensão CA.

• C. Certo
• E. Errado

A optoeletrônica é a tecnologia que combina a óptica à eletrônica, sendo um campo do conhecimento que inclui vários dispositivos cujo funcionamento fundamenta-se na ação de uma junção pn. Com relação a esses dispositivos, julgue os itens seguintes.

Os LEDs são diodos que, estando diretamente polarizados, irradiam energia em forma de luz, podendo irradiar luzes de várias cores ou infravermelha.

• C. Certo
• E. Errado

A optoeletrônica é a tecnologia que combina a óptica à eletrônica, sendo um campo do conhecimento que inclui vários dispositivos cujo funcionamento fundamenta-se na ação de uma junção pn. Com relação a esses dispositivos, julgue os itens seguintes.

Considere que a figura a seguir mostre o diagrama de um circuito que possui um acoplador óptico. Com o auxílio dessa figura, é correto afirmar que o acoplador óptico possui um LED e um fotodiodo, combinados em um único encapsulamento.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a transformadores.

Uma diferença entre um transformador de dois enrolamentos e um autotransformador é o fato de que, naquele, o enrolamento primário está eletricamente isolado do enrolamento secundário, enquanto, no autotransformador, não há essa isolação.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a transformadores.

Grande parte dos transformadores monofásicos de dois enrolamentos possui o núcleo magnético constituído por material ferromagnético de alta permeabilidade magnética e com um pequeno entreferro, que tem por finalidade evitar a saturação do núcleo do transformador.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a transformadores.

Em um transformador de 380 V (conexão em delta) / 220 V (conexão em estrela), a tensão nominal secundária de fase é igual a 220 V, e a relação de espiras é igual a 19:11.

• C. Certo
• E. Errado
