Questões de Engenharia de Telecomunicações do ano 2008

Uma obstrução parcial da primeira zona de Fresnel, como mostrado na figura II, não causa, necessariamente, perdas de potência por difração, em relação à potência que seria obtida no receptor no caso de o enlace estar implantado em condições de espaço livre.

• C. Certo
• E. Errado

A figura acima apresenta o gráfico denominado link distance chart para disponibilidade de 99,999% obtido a partir do modelo global de Crane, para ser aplicado no projeto dos enlaces ponto-a-ponto da rede de transporte descrita no texto anterior. O modelo de Crane considera a possibilidade de a referida rede de transporte ser implantada em diversas regiões do globo, como indicado no referido gráfico. O gráfico foi obtido para enlaces que operam na freqüência f0 GHz, com polarização vertical, e apresenta ganho de sistema igual a G dB. A partir dessas informações e sabendo que, de fato, a rede de transporte será instalada em uma região do tipo D2, julgue o próximo item.

Se os referidos enlaces devem garantir disponibilidade de 99,999%, a distância entre transceptores de um mesmo enlace não deve ser superior a 2 km, com margem de desvanecimento devido a chuva da ordem de 50 dB.

• C. Certo
• E. Errado

Em sistemas de telecomunicações, a informação pode ser encaminhada da fonte para o receptor através de um meio físico, como o fio de cobre ou a fibra óptica, ou por meio do espaço, utilizando-se uma portadora em radiofreqüência (RF), que é adequadamente processada pelos diversos componentes desses sistemas, tanto no transmissor quanto no receptor. Acerca de componentes utilizados em sistemas de telecomunicações, julgue os itens a seguir.

A figura a seguir ilustra a seção de um guia de onda normalmente usado para a conexão do transmissor à antena em sistemas MMDS (multichannel multipoint distribution service), em que a freqüência da portadora de radiofreqüência (RF) está na faixa de microondas.



• C. Certo
• E. Errado





Considerando a figura acima, julgue os itens que se seguem.

Mesmo estando a antena 2 perfeitamente casada com a linha 2, parte do campo eletromagnético incidente é espalhada de volta, podendo atingir a antena 1.

• C. Certo
• E. Errado





Considerando a figura acima, julgue os itens que se seguem.

Caso o receptor seja um equipamento de medida de potência, é impossível determinar-se o valor do campo elétrico incidente na antena 2.

• C. Certo
• E. Errado

Com relação a compatibilidade e interferência eletromagnética, julgue os próximos itens.

Osciladores locais de receptores são exemplos de fontes funcionais de emissão radiada.

• C. Certo
• E. Errado

O perfeito funcionamento de um sistema que emprega estruturas radiantes depende de que dispositivos sejam conectados ou integrados a ele de forma adequada. Acerca desse assunto, julgue os itens a seguir.

Baluns são estruturas capazes de corrigir problemas relativos ao desbalanceamento de corrente. O balun bazooka, por exemplo, que utiliza, em sua construção, trechos de linha de um quarto de comprimento de onda, corrige a corrente em uma faixa larga de freqüências, que pode chegar até a uma relação de 10:1.

• C. Certo
• E. Errado

No Brasil, devido a seus múltiplos aspectos, que englobam o educativo, o cultural, o informativo e o recreativo, o serviço de radiodifusão sonora é um dos mais importantes serviços de telecomunicações. A respeito desse serviço, julgue os itens a seguir.

O sinal emitido por uma rádio AM no Brasil não pode ter índice de modulação maior que 1 porque, se isso ocorrer, o sinal emitido ocupará, independentemente do tipo de modulador utilizado, uma faixa de freqüência de largura superior a 10 kHz, o valor máximo permitido.

• C. Certo
• E. Errado

Considerando as informações apresentadas, julgue os itens seguintes.

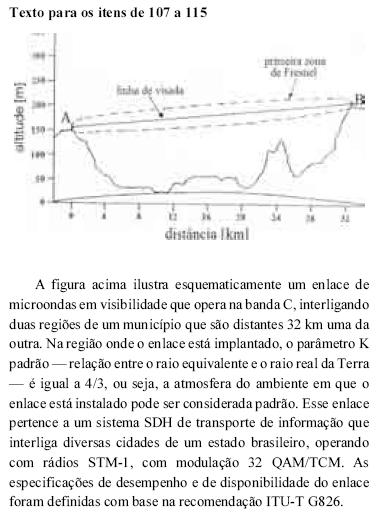

A partir da figura ilustrada, é correto concluir que, ao desobstruir-se completamente a primeira zona de Fresnel, o enlace referido está protegido de desvanecimentos do tipo seletivo em freqüência, principalmente daqueles que podem ser denominados lentos.

• C. Certo
• E. Errado

Considerando as informações apresentadas, julgue os itens seguintes.

Caso o parâmetro K, em determinado intervalo de tempo, torne-se negativo, em vez de 4/3, como definido no texto, o referido enlace estará, nesse momento, em uma região de super-refração, e poderá haver indisponibilidade do sistema de transporte mencionado, principalmente se esquemas de diversidades não tiverem sido previstos.

• C. Certo
• E. Errado
