Questões de Engenharia de Telecomunicações do ano 2008

Em sistemas de telecomunicações, a informação pode ser encaminhada da fonte para o receptor através de um meio físico, como o fio de cobre ou a fibra óptica, ou por meio do espaço, utilizando-se uma portadora em radiofreqüência (RF), que é adequadamente processada pelos diversos componentes desses sistemas, tanto no transmissor quanto no receptor. Acerca de componentes utilizados em sistemas de telecomunicações, julgue os itens a seguir.

Considere-se que seja necessário conectar dois equipamentos por meio de uma linha de transmissão blindada balanceada com impedância característica igual a 150 e, para isso, se disponha de um cabo coaxial com impedância característica de 75 . Nessa situação, utilizando-se comprimentos iguais do cabo coaxial disponível e conectando-se os condutores externos desse cabo, como indicado na figura a seguir, é possível obter-se a linha de transmissão desejada, formada pelos dois condutores internos dos cabos.

• C. Certo
• E. Errado

Considerando a figura acima, julgue os itens que se seguem.

Caso a antena 1 seja balanceada, com impedância de entrada de 150 S, e a linha 1 seja do tipo linha de transmissão bifilar, com impedância característica de 300 S, um circuito de casamento de impedância posicionado no ponto P anula a onda estacionária entre o ponto P e a antena 1 se nenhuma potência retornar ao transmissor tendo sido enviada por ele ao ponto P.

• C. Certo
• E. Errado

Considerando a figura acima, julgue os itens que se seguem.

Se a conexão entre o transmissor e a antena 1 for um guia de ondas metálico retangular, a freqüência de corte do modo dominante não será afetada pelo dielétrico que preenche o guia, desde que não haja perdas nesse dielétrico e que a sua permeabilidade magnética seja igual à do vácuo.

• C. Certo
• E. Errado

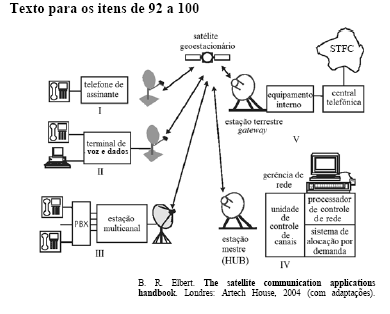

Sistemas via satélite geoestacionário vêm sendo empregados no estabelecimento de redes de telefonia fixa para interconectar usuários tanto residenciais quanto empresariais, espalhados em vastas regiões do globo. Essas redes via satélite permitem conectar usuários a sistemas de telefonia fixa comutada (STFC), garantindo flexibilidade e uma relação custo-benefício atraente, principalmente em países em desenvolvimento ou que possuem grandes áreas a serem atendidas, como no caso do Brasil. A figura acima ilustra uma rede que usa tecnologia VSAT (very small aperture terminals) e os seus principais elementos, que são utilizados no estabelecimento e na conexão de redes de telefonia fixa via satélite geoestacionário.

Considerando as informações apresentadas e que a rede VSAT mostrada utilize apenas um transponder de satélite, julgue os itens seguintes.

Redes de comunicação como a apresentada na figura podem ser estabelecidas empregando-se tanto a tecnologia SCPC (single channel/connection per carrier) quanto a tecnologia TDMA (time-domain multiple access), no acesso aos recursos do satélite, sendo que ambas permitem a alocação por demanda e podem empregar técnicas de modulação digital para o envio e a recepção de informação.

• C. Certo
• E. Errado

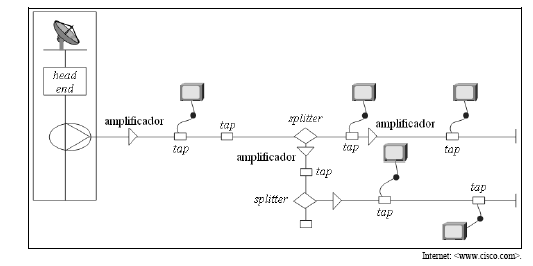

Considerando a figura acima, que ilustra um esquema simplificado de uma rede típica de TV a cabo que utiliza cabo coaxial, julgue os itens a seguir.

Além de permitir a distribuição de cerca de uma centena de canais de vídeo, usando a técnica de modulação OFDM, o sistema ilustrado também possibilita, em regiões metropolitanas, a oferta de serviços interativos em banda larga.

• C. Certo
• E. Errado

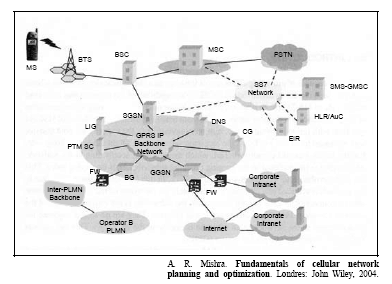

A figura acima ilustra elementos da arquitetura de uma rede GSM com recursos GPRS, em que a nomenclatura utilizada segue o estabelecido no 3GPP (3rd Generation Partnership Project). Considerando essa arquitetura, julgue os itens seguintes, relativos ao planejamento e à otimização de redes GSM/GPRS.

No planejamento de cobertura de uma estação rádio-base de uma rede GSM/GPRS como a ilustrada, deve-se atentar para o fato de que, nessa rede, existem diferentes esquemas de codificação e de modulação. Nesse sentido, a área de cobertura de uma célula varia de acordo com o esquema de codificação e modulação utilizado, sendo o esquema CS-4 o que permite a maior área de cobertura, pois é o que utiliza a maior taxa de codificação.

• C. Certo
• E. Errado

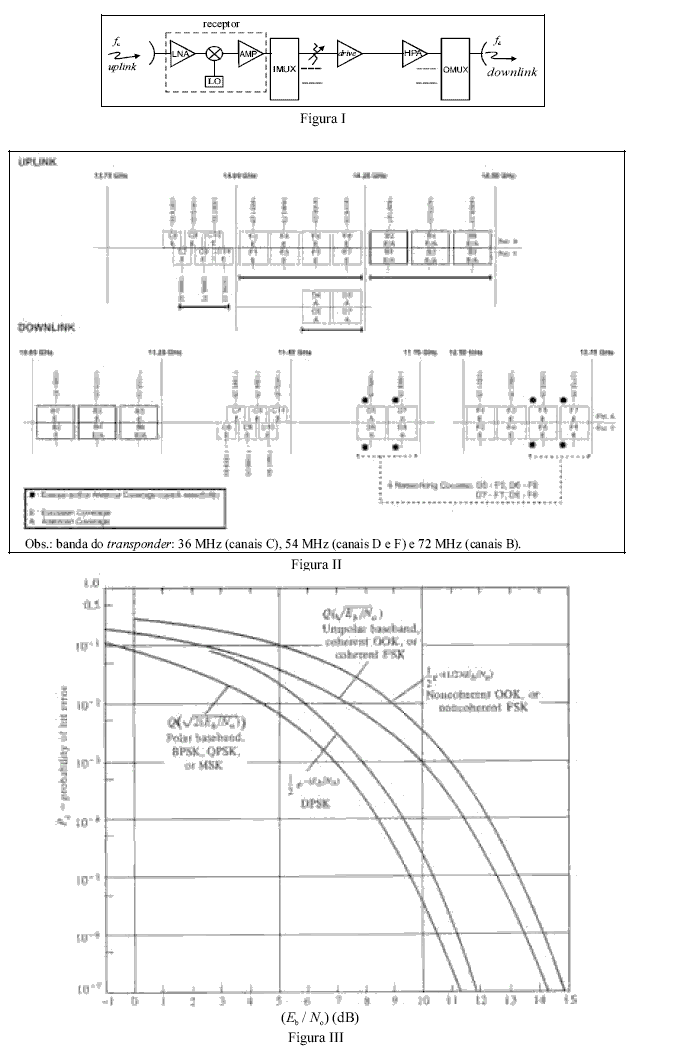

Figuras para os itens de 100 a 106

O Atlantic Bird™ 1, cujo diagrama de blocos está ilustrado na figura I, é um satélite geoestacionário do tipo bent pipe cujo ponto subsatélite está localizado em 12,5° Oeste. Esse satélite, que foi lançado em agosto de 2002 e possui, atualmente, 19 transponders ativos, foi projetado, primariamente, para que serviços de telecomunicações entre a Europa e as Américas do Sul e do Norte fossem providos. Entre as flexibilidades oferecidas por esse satélite, encontra-se a que permite que um sinal recebido de uma região de cobertura no uplink possa ser simultaneamente transmitido para todas as regiões de cobertura no downlink; sinais podem ser recebidos de uma região e ser transmitidos para as outras duas regiões de cobertura do satélite. A figura II apresenta informações complementares acerca do satélite Atlantic Bird™ 1, extraídas do sítio www.eutelsat.com. A figura III ilustra o desempenho da probabilidade de erro de bit como função da razão entre a energia de bit E b e a densidade espectral SSB do ruído AWGN N 0 para diferentes técnicas de modulação que podem ser empregadas em sistemas via satélite que utilizam o referido satélite da Eutelsat.

 A partir dessas informações, julgue os itens seguintes.

Considere que N sinais de TV digital no formato DVBS/ MPEG2 à taxa de 1,5 Mbps por sinal devam ser transmitidos no modo TDMA ao transponder B6 do satélite Atlantic Bird™ 1, por diferentes estações terrenas localizadas na região atendida por esse transponder. Considere, ainda, que cada sinal, antes de ser transmitido, seja codificado convolucionalmente à taxa de codificação de   sendo que o sinal codificado modula uma portadora QPSK, cuja modulação acarreta uma eficiência espectral de 1,5 bps/Hz. Nesse caso, sabendo-se que esse sistema exige tempo de guarda entre as transmissões das diversas estações terrenas, N é necessariamente inferior a 36.

• C. Certo
• E. Errado

A popularização da Internet e o desenvolvimento de aplicações multimídia foram dois dos fatores mais importantes para o aumento na demanda por sistemas de transmissão de dados denominados banda larga. Atualmente, em diversos cenários, as redes de dados já superam em tráfego as redes de voz. Em resposta a essas demandas, novos sistemas para provimento de serviços de dados comutados por pacotes vêm sendo desenvolvidos aproveitando a infra-estrutura óptica já instalada, que disponibiliza uma grande largura de banda óptica. Nesse aproveitamento, exploram-se as técnicas de multiplexação pela divisão em comprimentos de onda (DWDM — dense wavelength division multiplexing), que permitem a transmissão de vários comprimentos de onda em uma mesma fibra óptica. Com relação a esse assunto, julgue os itens seguintes.

Para aplicações DWDM em fibras ópticas pré-existentes que apresentam dispersão de polarização (polarization mode dispersion), o uso de portadoras ópticas moduladas com sinais à taxa de 40 Gbps é preferível, em comparação com sinais à taxa de 10 Gbps.

• C. Certo
• E. Errado

A popularização da Internet e o desenvolvimento de aplicações multimídia foram dois dos fatores mais importantes para o aumento na demanda por sistemas de transmissão de dados denominados banda larga. Atualmente, em diversos cenários, as redes de dados já superam em tráfego as redes de voz. Em resposta a essas demandas, novos sistemas para provimento de serviços de dados comutados por pacotes vêm sendo desenvolvidos aproveitando a infra-estrutura óptica já instalada, que disponibiliza uma grande largura de banda óptica. Nesse aproveitamento, exploram-se as técnicas de multiplexação pela divisão em comprimentos de onda (DWDM — dense wavelength division multiplexing), que permitem a transmissão de vários comprimentos de onda em uma mesma fibra óptica. Com relação a esse assunto, julgue os itens seguintes.

FWM (four wave mixing), SPM (self phase modulation) e XPM (cross phase modulation) são fenômenos que podem ocorrer devido ao uso de diversas portadoras ópticas em uma única fibra, ou seja, devido a aplicações DWDM em fibras. Para reduzir os efeitos de FWM, SPM e XPM, é correto aumentar o distanciamento entre os comprimentos de ondas utilizados na fibra.

• C. Certo
• E. Errado

Com relação ao sistema WCDMA especificado pelo 3GPP, julgue os itens de 118 a 124.

A tecnologia WCDMA é embasada no múltiplo acesso por divisão de código, em que se obtém espalhamento espectral utilizando-se técnica denominada seqüência direta (DS-CDMA). Para suportar diferentes taxas de transmissão de dados de forma a prover diferentes serviços para os usuários, implementando-se o conceito de bandwidth on demand, essa tecnologia, embasando-se no conceito de orthogonal variable spreading factor (OVSF), é capaz de utilizar fatores de espalhamento variáveis e múltiplos códigos por usuários.

• C. Certo
• E. Errado
