Questões de Engenharia de Telecomunicações do ano 2008



Considerando a figura acima, que ilustra a configuração de condutores em uma rede elétrica do tipo bifásica (fase/fase/neutro), julgue os itens seguintes.

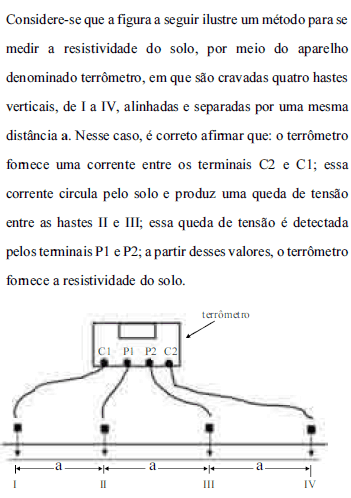

• C. Certo
• E. Errado

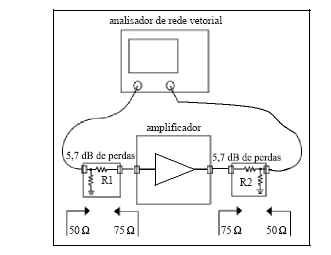

Componentes eletrônicos, a exemplo dos amplificadores empregados em redes de TV a cabo, geram ruído na banda do sistema, o que pode limitar o desempenho da comunicação. O analisador de rede vetorial (ARV) pode ser usado para avaliar os parâmetros desse componente eletrônico, conforme esquematizado na figura acima. Nesse esquema, as impedâncias do ARV e de um amplificador sob teste estão indicadas, e, para o casamento de impedância entre o ARV e o referido amplificador, empregam-se duas redes de 5,7 dB de perdas cada. A partir dessas informações, julgue os itens a seguir.

Caso, ao se medir o parâmetro S21 do referido amplificador, o ARV tenha indicado um valor igual a 2,0 para o módulo desse parâmetro, em 500 MHz, é correto afirmar que, de acordo com a medição, o amplificador fornece, nessa freqüência, um ganho de potência inferior a 15 dB.

• C. Certo
• E. Errado

Componentes eletrônicos, a exemplo dos amplificadores empregados em redes de TV a cabo, geram ruído na banda do sistema, o que pode limitar o desempenho da comunicação. O analisador de rede vetorial (ARV) pode ser usado para avaliar os parâmetros desse componente eletrônico, conforme esquematizado na figura acima. Nesse esquema, as impedâncias do ARV e de um amplificador sob teste estão indicadas, e, para o casamento de impedância entre o ARV e o referido amplificador, empregam-se duas redes de 5,7 dB de perdas cada. A partir dessas informações, julgue os itens a seguir.

Na situação mostrada na figura, sabendo-se que R1 = 43,3 , é correto afirmar que o resistor conectado ao terra — R2 —, tem resistência superior a 80 .

• C. Certo
• E. Errado

Componentes eletrônicos, a exemplo dos amplificadores empregados em redes de TV a cabo, geram ruído na banda do sistema, o que pode limitar o desempenho da comunicação. O analisador de rede vetorial (ARV) pode ser usado para avaliar os parâmetros desse componente eletrônico, conforme esquematizado na figura acima. Nesse esquema, as impedâncias do ARV e de um amplificador sob teste estão indicadas, e, para o casamento de impedância entre o ARV e o referido amplificador, empregam-se duas redes de 5,7 dB de perdas cada. A partir dessas informações, julgue os itens a seguir.

No esquema mostrado, caso se tenha medido uma voltagem total de ruído igual a 700 rms na saída do amplificador, em uma banda de 1 GHz, é correto afirmar que a densidade de ruído desse amplificador é inferior a -140 dBm/Hz.

• C. Certo
• E. Errado

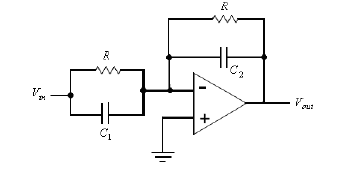

No circuito ilustrado na figura acima, o amplificador operacional é ideal, R = 20 k, C1 = 100 pF e C2 = 0,01 F. Com relação a esse circuito, julgue os itens a seguir.

O circuito é um filtro passa-alta.

• C. Certo
• E. Errado

No circuito ilustrado na figura acima, o amplificador operacional é ideal, R = 20 k, C1 = 100 pF e C2 = 0,01 F. Com relação a esse circuito, julgue os itens a seguir.

A constante de tempo do circuito de entrada é inferior à constante de tempo do circuito de realimentação.

• C. Certo
• E. Errado

No circuito ilustrado na figura acima, o amplificador operacional é ideal, R = 20 k, C1 = 100 pF e C2 = 0,01 F. Com relação a esse circuito, julgue os itens a seguir.

O ganho em corrente contínua para o circuito mostrado é igual a -40 dB.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra um circuito digital síncrono contendo três flip-flops, cujo sinal de clock é uma onda quadrada simétrica, julgue o próximo item.

A equação lógica para a entrada

• C. Certo
• E. Errado

Com relação ao sistema WCDMA especificado pelo 3GPP, julgue os itens de 118 a 124.

Em sistemas WCDMA, a dispersão da energia do sinal transmitido devido ao atraso dos múltiplos componentes espalhados no ambiente entre transceptores é mitigada, em parte, pelo uso do receptor Rake. A figura a seguir ilustra o diagrama de blocos de um receptor que implementa corretamente os princípios básicos do receptor Rake com 3 fingers. Tecnologias ASIC (application specific integrated circuits) e DSP (digital signal processor) são empregadas na implementação física de receptores Rake atuais.

• C. Certo
• E. Errado

Julgue os itens a seguir, com relação a transformador de tensão ideal.

Caso a potência nominal do autotransformador ilustrado na figura a seguir seja igual a 25 kVA, a carga máxima que esse transformador poderá alimentar é superior a 100 kVA.

• C. Certo
• E. Errado
