Questões de Engenharia de Telecomunicações do ano 2010

O sinal transmitido interage com o canal radiomóvel de forma complexa. O sinal transmitido de um usuário é desvanecido em pequena e em larga escala. Em um sistema multiusuário, o sinal transmitido é, também, degradado pela interferência cocanal e pela interferência de canal adjacente. Desse modo, é necessário entender, caracterizar e modelar o canal radiomóvel, a fim de desenvolver algoritmos que possam suprir ou aproveitar os efeitos de desvanecimento no sinal transmitido. Por meio do conhecimento dos parâmetros que caracterizam o canal, podem ser desenvolvidos esquemas de transmissão e recepção com o objetivo de minimizar o efeito do canal. Com relação a esse tema, julgue os itens seguintes.

Sinais que sofrem desvanecimento rápido apresentam menor dispersão causada pelo efeito Doppler quando comparados aos sinais que sofrem desvanecimento lento.

• C. Certo
• E. Errado

Considerando a tabela acima, que apresenta informações de um sistema de comunicação sem fio que utiliza a técnica OFDM e oferece dois modos de transmissão, julgue os itens subsequentes.

Quando operam com intervalo de guarda de 0,1 ms, os dois modos de transmissão apresentam a mesma robustez em relação aos efeitos da propagação multipercurso; entretanto, o efeito Doppler afeta mais o desempenho do modo B que o do modo A.

• C. Certo
• E. Errado

Com relação a refração de ondas eletromagnéticas e propagação em radiovisibilidade, julgue os itens a seguir.

Na propagação em radiovisibilidade, para corrigir o efeito de múltiplos percursos entre antenas, adota-se um raio equivalente da Terra que corresponde ao raio real multiplicado pela constante

• C. Certo
• E. Errado

Na transmissão de sinal de rádio em sistemas de comunicação, há a preocupação com a propagação do sinal (menor perda), que possui relação com a frequência utilizada. Considerando as faixas de frequência mais conhecidas do espectro eletromagnético, assinale a alternativa que apresenta, da esquerda para a direita, faixas de frequência em ordem decrescente de perda por propagação multipercurso em espaço livre.

• A.

  ELF – VLF – HF.

• B.

  SSF – VHF – SHF.

• C.

  SHF – UHF – VHF.

• D.

  VLF – VHF – SHF.

• E.

  HF – SHF – SSF.

Com relação a onda eletromagnética, julgue os próximos itens.

No espaço livre, a onda eletromagnética possui apenas a componente de campo elétrico.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

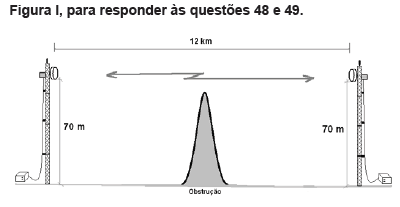

A figura I ilustra um enlace de micro-ondas entre dois pontos com uma obstrução de 25 m de altura na metade do caminho. Assinale a alternativa que apresenta o valor do raio do primeiro elipsoide de Fresnel considerando que o enlace utiliza a frequência de 1 GHz.

• A.

  0,01 km

• B.

  0,03 km

• C.

  50,0 m

• D.

  20,0 m

• E.

  5,0 m

Com relação à figura I, é correto afirmar que

• A.

  o enlace não funciona. Se a obstrução na metade do caminho tivesse 15 m, o enlace funcionaria.

• B.

  um total de 30% do primeiro elipsoide de Fresnel está obstruído na metade do enlace.

• C.

  a troca do tipo de antena afetaria o valor do raio do primeiro elipsoide de Fresnel, implicando o funcionamento do enlace.

• D.

  o enlace não funciona. Se a obstrução na metade do caminho tivesse 10 m, o enlace funcionaria.

• E.

  o enlace é considerado como uma linha de visada livre.

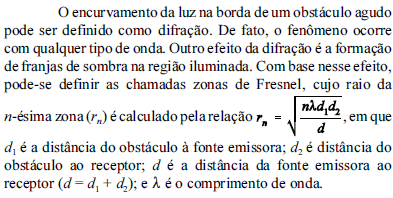

Considerando essas informações, julgue os próximos itens, que se referem à difração de ondas eletromagnéticas por obstáculos do tipo gume-de-faca.

Para um enlace do tipo ponto-a-ponto, a primeira zona de Fresnel é maior na metade do caminho entre as antenas de transmissão e recepção.

• C. Certo
• E. Errado

Considerando essas informações, julgue os próximos itens, que se referem à difração de ondas eletromagnéticas por obstáculos do tipo gume-de-faca.

No cálculo do dimensionamento das torres que suportam as antenas de transmissão e recepção, deve-se considerar que pelo menos 60% da 1.ª zona de Fresnel esteja desobstruída na região do obstáculo.

• C. Certo
• E. Errado
