Questões de Engenharia de Telecomunicações do ano 2010

O gráfico a seguir mostra a taxa de erro versus Signal-to-Noise Ratio (SNR) de uma transmissão QAM de um sistema de comunicação.

A respeito desse tipo de modulação, assinale a alternativa correta.

• A.

  Caso a linha “B” caracterize um sinal 16-QAM, é esperado que o desempenho em ambientes ruidosos seja melhor do que um 8-QAM.

• B.

  Se a linha “B” caracteriza um 16-QAM, então a linha “C” caracteriza o 8-QAM, e a linha “A” caracteriza o 64-QAM.

• C.

  O incremento da distância entre o transmissor e o receptor pode tornar os pontos da constelação mais imprecisos, aumentando a taxa de erro do sistema.

• D.

  Uma forma de melhorar a taxa de erro versus SNR do QAM é reduzir a intensidade do sinal enviado pelo transmissor.

• E.

  A disposição do código de Gray na constelação de um QAM não afeta a imunidade do sistema à taxa de erro.

Um professor de telecomunicações explicava modulações angulares. Descrevia o processo de modulação. Na pressa, desenhou o diagrama da figura a seguir, que ficou incompleto. No caso, esqueceu a identificação do bloco indicado com um sinal de interrogação.

É correto afirmar que esse bloco seria um

• A.

  subtrador.

• B.

  derivador.

• C.

  somador.

• D.

  divisor.

• E.

  integrador.

No gráfico a seguir, amplitude de um sinal em função do tempo, tem-se um sinal modulado em amplitude. Sabendo que A = 6, assinale a alternativa que apresenta o valor de B para se obter um μ (índice de modulação AM) igual a 20%.

• A.

  2.400,0 mV

• B.

  1,2 mV

• C.

  12,0 V

• D. 4.800,0 μV
• E. 1.200,0 μV

• A.



• B.



• C.



• D.



• E.



Considerando a importância em se conhecer a estrutura de multipercursos do canal radiomóvel para se determinar os efeitos de desvanecimento de pequena escala, diferentes técnicas de sondagem do canal foram desenvolvidas. De modo geral, são três os princípios mais utilizados. Um deles é a sondagem por varredura no domínio da frequência, realizada por meio de um analisador de rede vetorial. Outro princípio é o da transmissão de um pulso temporal de curta duração, que tenta aproximar o efeito da transmissão de um impulso ideal. Uma terceira técnica é a que aproveita as propriedades estatísticas de sinais pseudoaleatórios, cuja autocorrelação apresenta resposta que se aproxima de um impulso, para realizar a sondagem. A respeito desse assunto, julgue os itens de 71 a 77.

Em sistema OFDM, em um canal seletivo na frequência, alguns símbolos de modulação possuem valores instantâneos de potência de sinal bem baixos. Como consequência, o desempenho da taxa de erro nesse tipo de transmissão é muito pior que o desempenho da taxa de erro obtida com uma transmissão em banda larga com uma única portadora.

• C. Certo
• E. Errado

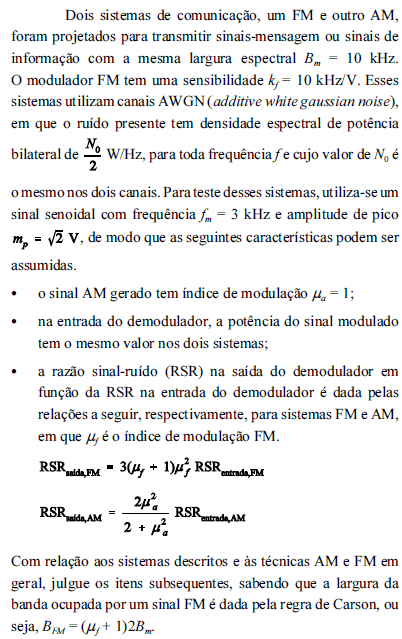

Para o sinal de teste senoidal, a RSR na saída do demodulador FM é aproximadamente 20 dB maior que a RSR na saída do demodulador AM.

• C. Certo
• E. Errado

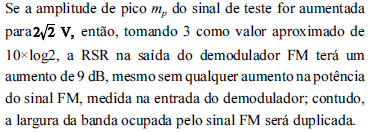

• C. Certo
• E. Errado

Quando comparada com a técnica AM, uma das vantagens da técnica FM é o fato de propiciar o efeito de captura, que pode tornar um sistema FM muito resistente à interferência de cocanal.

• C. Certo
• E. Errado

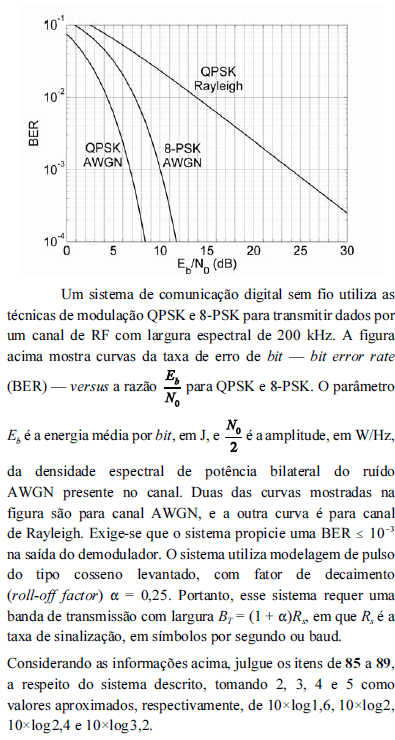

Um dos fatores que limitam a capacidade de transmissão desse sistema é a largura finita da banda passante do canal. Considerando apenas esse fator, a taxa de bits bruta máxima que o sistema pode suportar é de 400 kbps quando se utiliza a técnica QPSK, e 600 kbps, com a técnica 8-PSK.

• C. Certo
• E. Errado

A partir das curvas mostradas na figura para canal AWGN, é correto afirmar que uma transmissão será recebida com BER = 10^-3 a uma distância do transmissor maior com modulação 8-PSK que com QPSK. Também é correto afirmar que essa distância será maior em um canal de Rayleigh que em um canal AWGN.

• C. Certo
• E. Errado
