Questões de Engenharia de Telecomunicações do ano 2011

IPSecurity (IPSec) é um conjunto de protocolos desenvolvido pelo IETF para oferecer segurança para um pacote no nível de rede e que ajuda a criar pacotes confidenciais para a camada IP. Nesse contexto, de acordo com a figura ao lado, relacionada a um dos modos de operação do IPSec, o pacote IP é protegido por inteiro, sendo aplicado entre dois roteadores, entre um host e um roteador ou entre um roteador e um host. Conclui-se que esse é um modo

• A.

  de Encapsulamento.

• B.

  de Transporte.

• C.

  de Aplicação.

• D.

  Virtual.

• E.

  Túnel.

O dispositivo EDFA (Erbium Doped Fiber Amplifier), muito utilizado em redes DWDM, consegue amplificar sinais óticos

• A.

  de comprimento de onda na faixa de 950 nm.

• B.

  sem requerer conversão eletro-ótica.

• C.

  com desempenho em termos de figura de ruído da ordem de 0,5 dB.

• D.

  que atingem ganhos de até 20 dB.

• E.

  que introduzem (“bombeiam”) correntes elétricas senoidais com frequências correspondentes às frequências de ressonância do elemento érbio.

Com relação a sistemas de áudio, julgue os itens a seguir.

O amplificador eletrônico é um aparelho que eleva os níveis de tensão dos sinais de áudio. Ele é comumente utilizado em transmissores e receptores de rádio e televisão, em equipamentos estéreo de alta fidelidade (high-fidelity ou hi-fi), computadores, equipamentos eletrônicos digitais e instrumentos musicais elétricos.

• C. Certo
• E. Errado

Julgue os itens subsequentes, a respeito das unidades de medida em áudio.

A impedância de entrada de um amplificador é medida em ohm, com valores que variam conforme sua categoria e função principal. Uma baixa impedância permite elevada captação de ruído eletrostático do cabeamento e causa microfonia.

• C. Certo
• E. Errado

Com relação ao funcionamento e à utilização dos equipamentos de áudio, julgue os próximos itens.

A relação sinal/ruído e a resposta em frequências do microfone variam com as impedâncias da fonte e da carga e também com a capacitância dos cabos inseridos entre os circuitos. Para melhorar essa relação, utiliza-se sistema com duas, três ou até mesmo quatro consoles de mixagem ligadas em série.

• C. Certo
• E. Errado

Com relação ao funcionamento e à utilização dos equipamentos de áudio, julgue os próximos itens.

A impedância é a resistência do alto-falante à passagem da corrente elétrica vinda do amplificador. Quanto maior a impedância, maior a corrente elétrica transmitida à caixa.

• C. Certo
• E. Errado

Julgue os itens a seguir a respeito de instalação, montagem e operação de sistemas de áudio.

Microfones dinâmicos suportam maiores pressões sonoras que os condensadores, devido à sua construção mecânica e por não estarem limitados à capacidade de amplificação dos circuitos eletrônicos utilizados nos microfones condensadores.

• C. Certo
• E. Errado

Julgue os itens a seguir acerca da identificação de problemas na cadeia de áudio.

A realimentação ou microfonia ocorre quando um sinal é capturado pelo microfone, amplificado e novamente capturado pelo microfone, dando início a um ciclo de captação e amplificação do mesmo sinal, constituindo, assim, o que se denomina loop. A amplitude desse sinal tem crescimento gradativo e é prejudicial a alto-falantes e circuitos eletrônicos.

• C. Certo
• E. Errado

Julgue os itens a seguir acerca da identificação de problemas na cadeia de áudio.

O amplificador tem um número ideal de falantes colocados em série nas suas saídas. Para o número máximo recomendado de falantes, tem-se a máxima potência disponível com segurança e qualidade de som. Porém, o excesso de falantes na saída de um amplificador de áudio, ainda que seja apenas um a mais, propicia o aumento da temperatura geral do aparelho. Em função disso, o aparelho tende a se autodesligar, por proteção térmica, e, também pode ocorrer a diminuição da potência máxima para a metade, o que resulta, na maioria dos casos, em perda da qualidade de som.

• C. Certo
• E. Errado

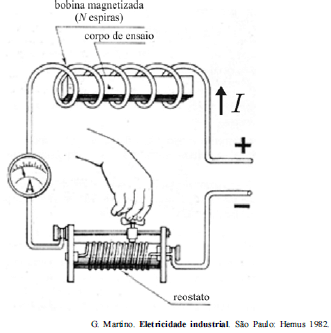

A figura acima ilustra um esquema de ligação de componentes de um circuito elétrico que serão utilizados em um experimento. Nesse circuito, estão presentes uma bateria, um reostato, uma bobina e um amperímetro, todos ligados em série e supostamente ideais. Com base nessas informações e na figura, julgue os itens a seguir.

A indução magnética na bobina é inversamente proporcional ao aumento da intensidade de corrente.

• C. Certo
• E. Errado
