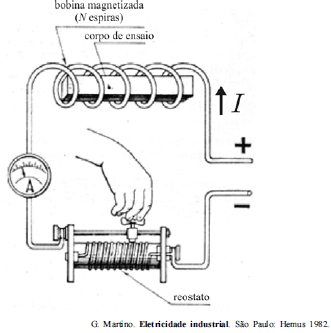

A figura acima ilustra um esquema de ligação de componentes de um circuito elétrico que serão utilizados em um experimento. Nesse circuito, estão presentes uma bateria, um reostato, uma bobina e um amperímetro, todos ligados em série e supostamente ideais. Com base nessas informações e na figura, julgue os itens a seguir.

Se a bobina tiver comprimento igual a 5 cm e 20 espiras e por ela circular uma corrente de 2 A, a intensidade de campo magnético será igual a 80 A/m.

• C. Certo
• E. Errado

A figura acima ilustra um esquema de ligação de componentes de um circuito elétrico que serão utilizados em um experimento. Nesse circuito, estão presentes uma bateria, um reostato, uma bobina e um amperímetro, todos ligados em série e supostamente ideais. Com base nessas informações e na figura, julgue os itens a seguir.

Ao variar-se o ajuste do reostato, haverá variação de corrente indicada pelo amperímetro.

• C. Certo
• E. Errado

A figura acima ilustra um esquema de ligação de componentes de um circuito elétrico que serão utilizados em um experimento. Nesse circuito, estão presentes uma bateria, um reostato, uma bobina e um amperímetro, todos ligados em série e supostamente ideais. Com base nessas informações e na figura, julgue os itens a seguir.

A intensidade de campo magnético produzido na bobina magnetizada é proporcional ao número de espiras N e à intensidade da corrente I.

• C. Certo
• E. Errado

O valor de pico da tensão é igual a 10 V.

• C. Certo
• E. Errado

O valor eficaz da corrente é inferior a 11 A.

• C. Certo
• E. Errado

Se i(t) e v(t) estiverem associadas a uma impedância da forma Z = R + jX, então é correto concluir que X é uma reatância de natureza indutiva.

• C. Certo
• E. Errado

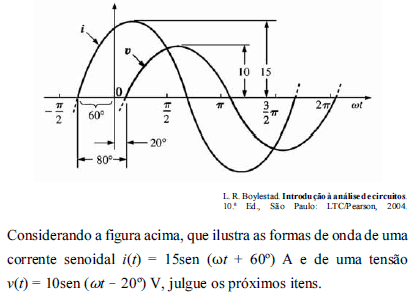

As formas de onda na figura indicam que a tensão v(t) está avançada 80º em relação à corrente i(t).

• C. Certo
• E. Errado

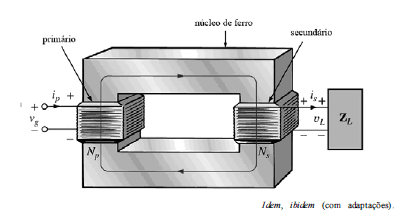

A figura acima ilustra aspectos construtivos e de circuitos de um transformador monofásico com dois enrolamentos. No esquema representado na figura, Np e N_s correspondem ao número de espiras nos enrolamentos primário e secundário, respectivamente, e a impedância de carga conectada ao secundário é Z_L. Com base nessas informações e considerando que o transformador seja ideal, julgue os itens a seguir.

Se N_p = 1.100 e N_s = 100, para uma tensão senoidal v_g de amplitude 220 V aplicada ao enrolamento primário, a tensão na carga v_L apresenta amplitude igual a 11 V.

• C. Certo
• E. Errado

A figura acima ilustra aspectos construtivos e de circuitos de um transformador monofásico com dois enrolamentos. No esquema representado na figura, Np e N_s correspondem ao número de espiras nos enrolamentos primário e secundário, respectivamente, e a impedância de carga conectada ao secundário é Z_L. Com base nessas informações e considerando que o transformador seja ideal, julgue os itens a seguir.

Para  a impedância equivalente vista N_p N_s = 7 pelo primário será puramente resistiva e igual a 245 ohms.

• C. Certo
• E. Errado

A figura acima ilustra aspectos construtivos e de circuitos de um transformador monofásico com dois enrolamentos. No esquema representado na figura, Np e N_s correspondem ao número de espiras nos enrolamentos primário e secundário, respectivamente, e a impedância de carga conectada ao secundário é Z_L. Com base nessas informações e considerando que o transformador seja ideal, julgue os itens a seguir.

Em um transformador, define-se o enrolamento primário como aquele que possui o maior número de espiras.
