Questões sobre Eletrônica analógica e digital

Uma das principais tecnologias associadas a sistemas de comunicação digital são os chamados códigos corretores de erro. Um exemplo desse tipo de código é o:

• A. Código de Huffman.
• B. Código de Lempel-Ziv.
• C. Código de paridade.
• D. Código de repetição.
• E. Código Morse.

Com relação à sinalização, à interconexão e ao desempenho de sistemas analógicos e digitais, julgue os itens que se seguem. A probabilidade de erro de bit (BER – bit error rate) de um sistema de comunicação digital depende de vários fatores como o tipo de modulação que o sistema utiliza, a determinação do limiar de detecção entre o bit 0 e o bit 1 no sistema, a relação sinal-ruído e o perfil do canal de comunicação.

• C. Certo
• E. Errado

Com relação à sinalização, à interconexão e ao desempenho de sistemas analógicos e digitais, julgue os itens que se seguem. O SS7, que é um protocolo de sinalização no sistema de telefonia fixo comutada (STFC) digital, gera dados de sinalização e os transmite no mesmo canal de tráfego de voz, a fim de que o canal de voz seja controlado.

• C. Certo
• E. Errado

Com relação à sinalização, à interconexão e ao desempenho de sistemas analógicos e digitais, julgue os itens que se seguem. O DUP (data user part), um dos blocos funcionais do SS7, é responsável por controlar a permuta de circuitos usados em chamada de dados e o registro e cancelamento de chamadas de dados.

• C. Certo
• E. Errado

Com relação à sinalização, à interconexão e ao desempenho de sistemas analógicos e digitais, julgue os itens que se seguem. Uma possível medida de desempenho dos sistemas analógicos é a relação sinal-ruído.

• C. Certo
• E. Errado

Nas comunicações modernas, é comum que, na transmissão, o sistema realize tanto uma multiplexação por divisão de frequência (FDM) como uma multiplexação por divisão de tempo (TDM). Acerca desse assunto, julgue os itens que se seguem. Se um sinal analógico for amostrado a uma frequência de 240 kHz, a duração de cada amostra resultante será de 1/240 ms.

• C. Certo
• E. Errado

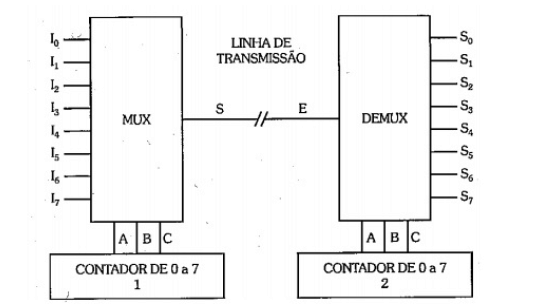

A figura a seguir representa o esquema de um circuito de transmissão de dados, através de multiplexadores e demultiplexadores.

Com base no exposto, é correto afirmar que a função dos contadores no circuito é

• A. gerar os dados a serem transmitidos.
• B. transformar o sinal paralelo em série.
• C. transformar o sinal série em paralelo.
• D. selecionar os dados a serem transmitidos.

Para a configuração com autopolarização do transistor JFET dada abaixo, assinale a alternativa CORRETA:

• A. V_GS = I_DR_S
• B. V_D =V_DS −V_S
• C. V_DS =V_DD −I_D (R_S +R_D)
• D. Inicialmente, I_G > ZERO

O número de flip-flops necessários para o projeto de um contador ondulante de módulo 100 (centena) é de:

• A. 7.
• B. 5.
• C. 3.
• D. 1.

Assinale a alternativa que indica o transistor controlado por tensão, com uma alta impedância de entrada e fabricado com metal-óxido-semicondutor.

• A. TJB.
• B. MOSFET.
• C. Diodo Zener.
• D. JFET.
• E. TTL.
