Questões sobre Eletrônica analógica e digital

Com relação a circuitos de amostragem e de retenção, multiplexadores analógicos e filtros ativos, julgue os próximos itens. Os circuitos de amostragem e de retenção (S/H) são muito utilizados na implementação de sistemas de aquisição de dados analógicos. No estado de amostragem, o sinal de saída é igual ao sinal de entrada, enquanto, no estado de retenção, a saída se mantém constante no mesmo valor que tinha na entrada no instante em que o circuito entrou no estado de retenção.

• C. Certo
• E. Errado

Com relação a circuitos de amostragem e de retenção, multiplexadores analógicos e filtros ativos, julgue os próximos itens. Um multiplexador analógico consiste em um conjunto de chaves eletrônicas conectadas em paralelo com um único canal de saída. Cada chave é ativada de acordo com a palavra binária presente em suas entradas de seleção. A resistência de cada chave é baixa, porém não desprezível; por isso, é conveniente que o canal de saída do multiplexador opere sobre baixa impedância.

• C. Certo
• E. Errado

Com relação à eletrônica analógica e à eletrônica digital, julgue os itens que se seguem.

O estado de um flip-flop se altera sempre que o sinal de clock estiver ativo e houver mudança na entrada de dados. No latch síncrono, o estado é alterado na transição do clock, desde que haja alteração na entrada de dados.

• C. Certo
• E. Errado

Com relação à eletrônica analógica e à eletrônica digital, julgue os itens que se seguem.

Quando em polarização reversa, a junção PN de um diodo pode chegar à ruptura, cujo comportamento é modelado pelo efeito Zener, também denominado efeito de avalanche.

• C. Certo
• E. Errado

Com relação à eletrônica analógica e à eletrônica digital, julgue os itens que se seguem.

A diminuição da potência consumida pelos circuitos integrados é uma vantagem da utilização da lógica CMOS.

• C. Certo
• E. Errado

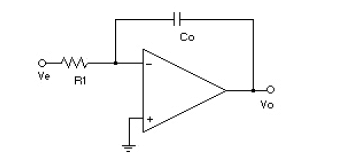

Com base no circuito apresentado na figura acima, julgue os itens seguintes.

A resposta em frequência do circuito acima representado é do tipo passa-baixas.

• C. Certo
• E. Errado

Com base no circuito apresentado na figura acima, julgue os itens seguintes.

O circuito acima apresentado pode atuar como diferenciador, com constante de tempo C₀R₁, e também como inversor, pois a tensão de saída está defasada em 180º em relação à tensão de entrada.

• C. Certo
• E. Errado

Com base no circuito apresentado na figura acima, julgue os itens seguintes.

Em um amplificador operacional ideal, as correntes nos terminais de entrada são consideradas nulas, ou seja, sua impedância de entrada é infinita.

• C. Certo
• E. Errado

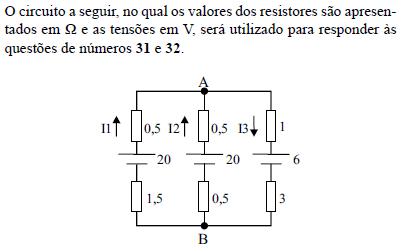

Os valores das correntes I1, I2 e I3 no ponto A são, respectivamente:

• A.

  0,5, 1 e 1,5.

• B.

  1, 2 e 3.

• C.

  3, 2 e 1.

• D.

  2, 4 e 6.

• E.

  6, 4 e 2.

A diferença de tensão entre os pontos A e B é, em V,

• A.

  18.

• B.

  19.

• C.

  20.

• D.

  21.

• E.

  22.
