Questões sobre Propagação e antenas

Com relação a aspectos da propagação de sinais em sistemas de broadcasting em VHF e UHF, julgue os itens que se seguem.

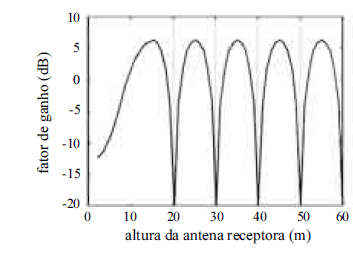

Quando o transmissor e receptor de um sistema de comunicação estão operando em proximidade com a superfície da Terra, reflexões multipercurso podem causar fading do sinal. Uma forma de observar o campo elétrico recebido é por meio da curva fator de ganho versus altura, como a ilustrada na figura a seguir, para a situação de Terra plana, distância de enlace fixa e diferentes alturas da antena de recepção.

• C. Certo
• E. Errado

As condições atmosféricas e a natureza do terreno afetam a propagação das ondas eletromagnéticas de modo que, mesmo que dois pontos estejam em linha de visada, a transmissão pode não ser satisfatória, o que pode exigir o uso de técnicas de diversidade espacial. Na faixa superior de UHF, entre 2 GHz e 3 GHz, observa-se uma melhor propagação sob o ponto de vista de fading, quando comparada a freqüências na banda Ku.

• C. Certo
• E. Errado

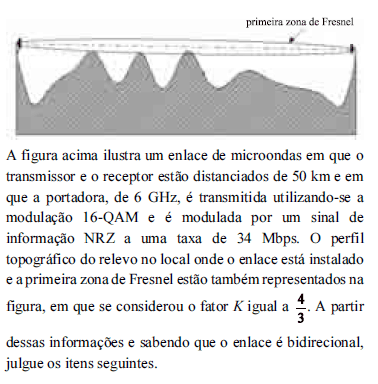

Se o fator K utilizado no projeto tivesse sido igual a 2/3 , o padrão de obstrução apresentado na figura poderia indicar um sistema operante em visibilidade.

• C. Certo
• E. Errado

No enlace descrito no texto e na figura, é mais provável a ocorrência de desvanecimento devido a precipitações que de desvanecimento seletivo em freqüência.

• C. Certo
• E. Errado

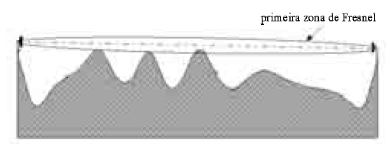

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

Nos enlaces de microondas em visibilidade, o uso de diversidade de freqüência objetiva a proteção contra desvanecimentos por múltiplos percursos, sendo recomendado para sistemas em configuração N+1, com N > 1.

• C. Certo
• E. Errado

As afirmativas abaixo tratam da comunicação de um sinal digital.

I - É impossível representar completamente, sem perda de informação, um sinal analógico, limitado em banda, através de sua amostragem.

 II - A capacidade máxima, em bits por segundo (bps), de um canal de comunicação está associada à sua largura de banda e à razão sinal-ruído existente no mesmo.

III - O erro ou ruído de quantização depende do número de bits utilizados no processo de conversão analógicodigital.

 IV - A largura de banda de um sinal digital é inversamente proporcional à sua taxa de transmissão.

A(s) afirmativa(s) correta(s), é(são):

• A. II, apenas.
• B. I e II, apenas.
• C. I e IV, apenas.
• D. II e III, apenas
• E. I, II, III e IV.

A potência de um feixe óptico cai pela metade após uma propagação de 500 metros no interior de uma fibra. O coeficiente de atenuação, em dB/km, desta fibra é de:

• A. 20
• B. 10
• C. 6
• D. 3
• E. 1

Para transmitir com qualidade um sinal representado por uma onda retangular periódica, a largura de banda do canal deveria:

• A.

  tender a zero.

• B.

  ser linear.

• C.

  ser qualquer valor finito.

• D.

  ser unitária.

• E.

  ser infinita.

No cálculo do radioenlace, a margem de desvanecimento é insensível:

1. ao objetivo da confiabilidade.

2. ao tipo de clima.

3. ao tipo do terreno.

4. a potência de transmissão.

Está (ão) correta(s):

• A.

  1 e 2, apenas.

• B.

  1, 2 e 3, apenas.

• C.

  3, apenas.

• D.

  4, apenas.

• E.

  2 e 3, apenas.
