Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008
Julgue os itens a seguir, referentes a antenas e propagação.
Considere-se que um receptor intercepte, na freqüência de 2,5 GHz, um sinal com 1 mW/m2 diretamente do transmissor e um sinal refletido, de mesma polarização, com densidade de potência igual a 0,25 mW/m2 e em fase com o sinal direto. Nessa situação, é correto afirmar que a densidade de potência recebida pelo receptor é igual a 1,25 mW/m2.
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008

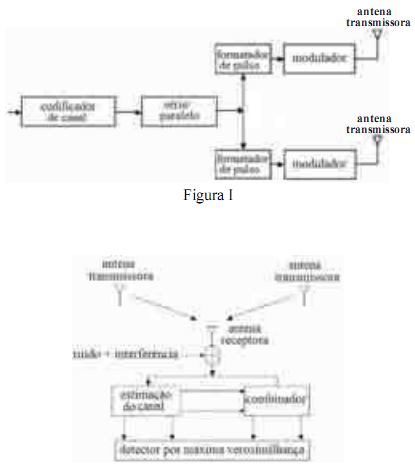

O conceito STTD utilizado nos diagramas de blocos ilustrados nas figuras I e II é amplamente implementado em sistemas GSM/GPRS/EDGE.
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008
As figuras I e II ilustram um esquema MIMO (multiple input multiple output).
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008
O esquema de Alamouti pode ser implementado utilizandose os diagramas de blocos ilustrados nas figuras I e II.
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008

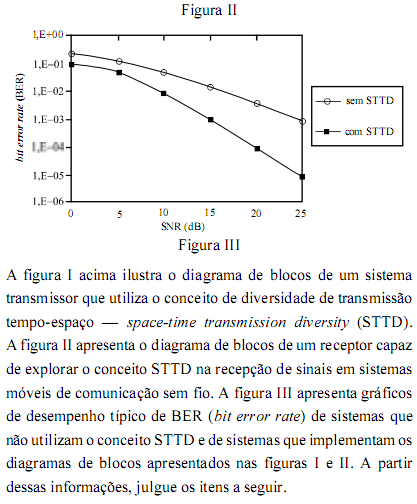

A figura III ilustra a capacidade de ganho de multiplexação que se pode obter por meio do conceito STTD.
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008

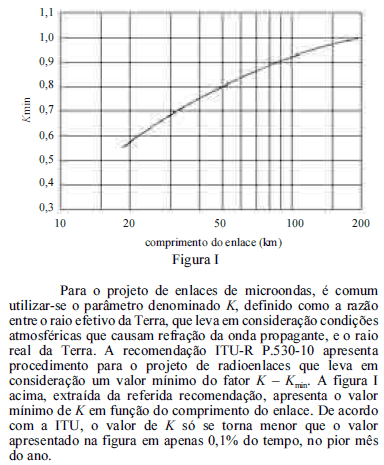

Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008

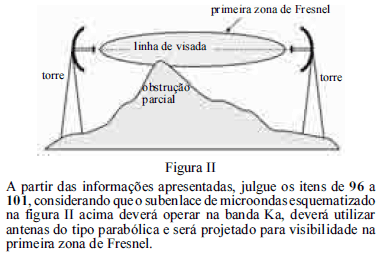

Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008

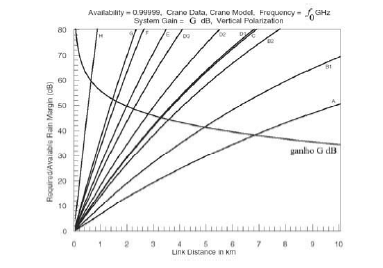

A figura acima apresenta o gráfico denominado link distance chart para disponibilidade de 99,999% obtido a partir do modelo global de Crane, para ser aplicado no projeto dos enlaces ponto-a-ponto da rede de transporte descrita no texto anterior. O modelo de Crane considera a possibilidade de a referida rede de transporte ser implantada em diversas regiões do globo, como indicado no referido gráfico. O gráfico foi obtido para enlaces que operam na freqüência f0 GHz, com polarização vertical, e apresenta ganho de sistema igual a G dB. A partir dessas informações e sabendo que, de fato, a rede de transporte será instalada em uma região do tipo D2, julgue o próximo item.
Se os referidos enlaces devem garantir disponibilidade de 99,999%, a distância entre transceptores de um mesmo enlace não deve ser superior a 2 km, com margem de desvanecimento devido a chuva da ordem de 50 dB.
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008
Em sistemas de telecomunicações, a informação pode ser encaminhada da fonte para o receptor através de um meio físico, como o fio de cobre ou a fibra óptica, ou por meio do espaço, utilizando-se uma portadora em radiofreqüência (RF), que é adequadamente processada pelos diversos componentes desses sistemas, tanto no transmissor quanto no receptor. Acerca de componentes utilizados em sistemas de telecomunicações, julgue os itens a seguir.
A figura a seguir ilustra a seção de um guia de onda normalmente usado para a conexão do transmissor à antena em sistemas MMDS (multichannel multipoint distribution service), em que a freqüência da portadora de radiofreqüência (RF) está na faixa de microondas.
