Questões sobre Transmissão e Recepção

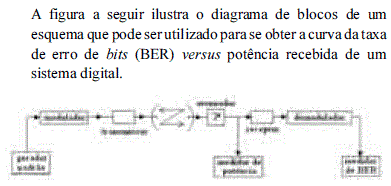

Acerca dos equipamentos e métodos de medições e ajustes de parâmetros técnicos de sistemas de comunicação, julgue os itens a seguir.

• C. Certo
• E. Errado

Acerca dos equipamentos e métodos de medições e ajustes de parâmetros técnicos de sistemas de comunicação, julgue os itens a seguir.

O jitter temporal está relacionado com o avanço ou atraso de um sinal digital com respeito a um instante ótimo de amostragem, que é definido pelo relógio do sistema digital associado ao sinal. A técnica de recuperação do relógio a partir do sinal digital recebido é a mais adequada a ser utilizada para se obter um sistema digital tolerante a um jitter de altas freqüências.

• C. Certo
• E. Errado

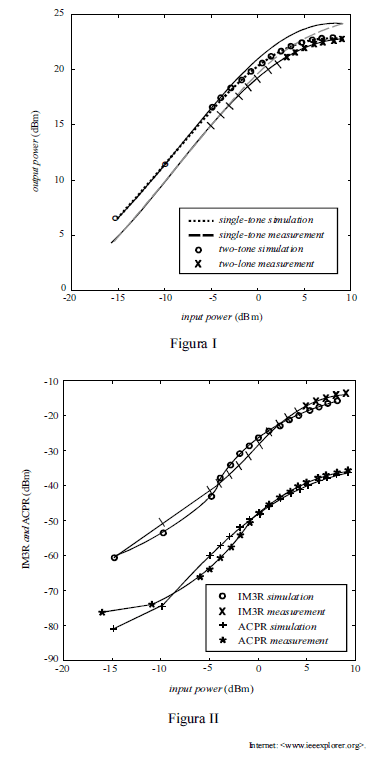

Amplificadores de potência de sinais de RF e microondas são usados em uma variedade de aplicações que inclui comunicações wireless, radares, jamming, imaging e aquecimento industrial. O conhecimento do comportamento desses dispositivos é fundamental para se poder extrair o seu máximo desempenho e evitar que distorções geradas por processos não-lineares degradem o desempenho de outros sistemas que compartilham determinado canal de comunicação. As figuras I e II ilustram o comportamento simulado e medido de um amplificador de potência. Considerando essas informações, julgue os itens seguintes.

Considere-se que um canal de comunicação de banda limitada seja compartilhado por diversas portadoras moduladas, que são amplificadas por dispositivos cujos comportamentos podem ser expressos pelos gráficos mostrados nas figuras I e II. A partir das informações apresentadas, é correto inferir-se que, quanto maior for a potência de transmissão dessas portadoras, maior será a quantidade de portadoras que poderão compartilhar o canal, mantendo-se determinada qualidade do sinal recebido, em termos da relação sinalinterferência.

• C. Certo
• E. Errado

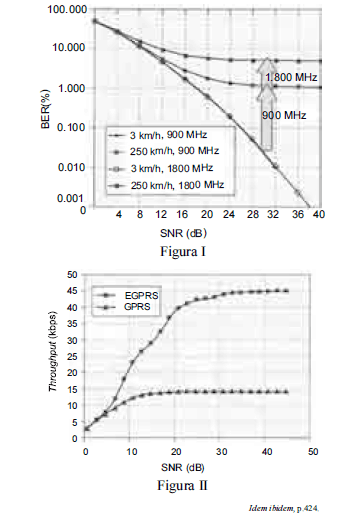

A velocidade com a qual o móvel se desloca no ambiente de um sistema móvel celular pode acarretar degradações da qualidade do sinal recebido, medido em termos da taxa de erro de bits (BER) e também do throughput. Essa degradação depende da velocidade do móvel e também da freqüência de operação do sistema. Depende, ainda, dos esquemas de codificação e de modulação utilizados. As figuras I e II acima apresentam resultados experimentais em redes celulares GPRS e EDGE, para diferentes freqüências de transmissão e velocidades de deslocamento do móvel. Considerando essas informações, julgue os itens que se seguem.

É correto inferir-se da figura I que, dependendo da velocidade do móvel e para qualquer uma das duas freqüências de operação mostradas, a partir de determinado valor de SNR (signal noise ratio), não há melhora significativa da BER em função do aumento de SNR. Essa espécie de saturação da BER pode ser justificada, entre outros motivos, pela existência do efeito Doppler.

• C. Certo
• E. Errado

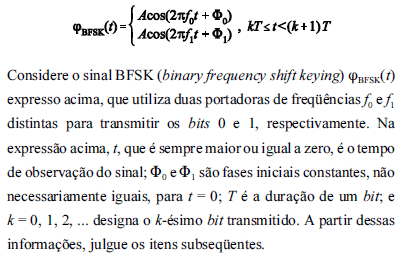

Em canais AWGN (additive white gaussian noise), a detecção coerente de sinais BFSK apresenta melhor desempenho que a detecção não-coerente por envoltória, ou seja, possui menor probabilidade de erro de bit, para uma mesma razão sinal/ruído.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

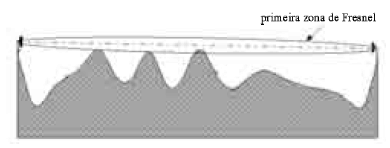

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

O modelo de Epstein-Paterson é adequado para a determinação da disponibilidade do enlace, cujo valor depende da freqüência da portadora, da distância do enlace e de condições atmosféricas da região onde o enlace está implantado.

• C. Certo
• E. Errado

Um sistema WDM com N canais opera sobre uma faixa de freqüência de 20 THz. Para uma taxa de transmissão de 10 Gbps por canal, é necessária uma largura de banda igual a 20 GHz para codificação do sinal. Com a finalidade de reduzir cross-talk, o espaçamento entre canais é fixado em 50 GHz.

A partir das informações acima, julgue os itens a seguir.

Para uma freqüência central de 200 THz, e considerando a velocidade da luz no espaço livre igual a 3×108 m/s, a faixa de operação desse sistema, expressa em comprimentos de onda, é superior a 20 nm.

• C. Certo
• E. Errado

Um sistema WDM com N canais opera sobre uma faixa de freqüência de 20 THz. Para uma taxa de transmissão de 10 Gbps por canal, é necessária uma largura de banda igual a 20 GHz para codificação do sinal. Com a finalidade de reduzir cross-talk, o espaçamento entre canais é fixado em 50 GHz.

A partir das informações acima, julgue os itens a seguir.

O número máximo de canais para o sistema mencionado é superior a 40.

• C. Certo
• E. Errado

No que se refere a tecnologias de transporte de dados em uma rede de comunicação, julgue os próximos itens.

Em um quadro STM-1 (synchronous transport module) de 125 ms do sistema SDH (synchronous digital hierarchy), a duração de cada byte é quatro vezes maior que a duração de um byte no quadro STM-4.

• C. Certo
• E. Errado
