Questões sobre Transmissão e Recepção

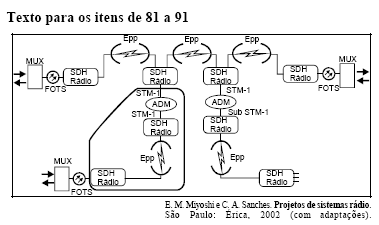

No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.

Considere-se que, em um dos enlaces ponto-a-ponto da rede de transporte descrita, devam ser utilizados rádios que permitem a transmissão de canais de RF de largura de banda autorizada pela ANATEL igual a 29,65 MHz. Considere-se ainda que, dessa banda alocada, apenas a faixa de 25 MHz deva ser ocupada pelo sinal modulado. Nesse caso, em cada um desses canais de RF, é possível o uso de sinais modulados em 128 QAM/TCM para a transmissão à taxa de 155,52 Mbps, desde que o filtro de canal seja adequadamente ajustado, implementando-se por exemplo características de filtro do tipo cosseno-levantado.

• C. Certo
• E. Errado

No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.

Considerando-se a topologia da rede de transporte apresentada, é correto afirmar que, para essa rede, foi proposta a utilização de estações repetidoras, e, por isso, é razoável esperar que estações dessa rede utilizem tecnologia denominada drop-insert.

• C. Certo
• E. Errado

No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.

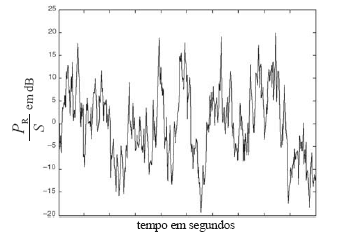

Considere-se que, após ter sido instalado um dos enlaces ponto-a-ponto da rede de transporte descrita, tenha sido realizada, em função do tempo, em segundos, uma medição da razão entre a potência do sinal — PR — na entrada do sistema receptor e a sensibilidade desse receptor — S —, para determinada taxa de erro de frame, e tenha sido obtido o gráfico ilustrado a seguir.

Nessa situação, sabendo-se que esse enlace foi projetado para apresentar taxa de indisponibilidade por degradação da taxa de erro de frame de 0,01%, é correto afirmar que o referido enlace apresenta taxa de indisponibilidade incompatível com o especificado em projeto. É correto afirmar, ainda, que essa incompatibilidade deve-se a desvanecimento, que pode ser plano ou seletivo em freqüência. O uso de técnicas de diversidade espacial, temporal e em freqüência pode ser eficaz na resolução desse problema, mas pode acarretar a diminuição do tamanho do enlace e a necessidade da inserção de nova estação repetidora.

• C. Certo
• E. Errado

No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.

Para a proteção contra desvanecimentos, de forma a permitir o alcance de níveis aceitáveis de disponibilidade, é correto, nos enlaces ponto-a-ponto da rede de distribuição descrita, o uso de rádios em configuração do tipo (n+1). Nesse caso, utilizam-se equipamentos de rádio com sistemas de comutação, que são constituídos, basicamente, de circuitos derivadores e detectores de qualidade de sinal e chaves de comutação. No caso da rede de transporte apresentada, o uso de chaves do tipo hitless é preferível ao uso de chaves convencionais, caso se deseje uma menor perda de sincronismo quando ocorre a transferência do sinal de um canal principal para o de proteção.

• C. Certo
• E. Errado

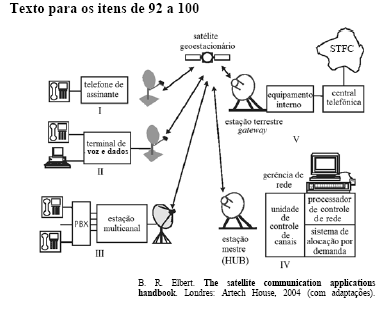

Sistemas via satélite geoestacionário vêm sendo empregados no estabelecimento de redes de telefonia fixa para interconectar usuários tanto residenciais quanto empresariais, espalhados em vastas regiões do globo. Essas redes via satélite permitem conectar usuários a sistemas de telefonia fixa comutada (STFC), garantindo flexibilidade e uma relação custo-benefício atraente, principalmente em países em desenvolvimento ou que possuem grandes áreas a serem atendidas, como no caso do Brasil. A figura acima ilustra uma rede que usa tecnologia VSAT (very small aperture terminals) e os seus principais elementos, que são utilizados no estabelecimento e na conexão de redes de telefonia fixa via satélite geoestacionário.

Considerando as informações apresentadas e que a rede VSAT mostrada utilize apenas um transponder de satélite, julgue os itens seguintes.

Com base na figura apresentada, é correto inferir que a rede VSAT descrita tem arquitetura do tipo two-way meshed, que, comparado à arquitetura do tipo two-way star-shaped, apresenta melhor desempenho em latência, sendo mais adequada a aplicações do tipo telefonia, em especial a aplicações do tipo VoIP. Nessa arquitetura, o uso de tecnologia MCPC (multiple channel/connection per carrier) permite o emprego de técnica de acesso ao satélite do tipo FDMA, em que, para que a rede opere corretamente, é necessário que o transponder utilizado do satélite seja dividido em N × (N – 1) sub-bandas, sendo N o número de elementos da rede.

• C. Certo
• E. Errado

Sistemas via satélite geoestacionário vêm sendo empregados no estabelecimento de redes de telefonia fixa para interconectar usuários tanto residenciais quanto empresariais, espalhados em vastas regiões do globo. Essas redes via satélite permitem conectar usuários a sistemas de telefonia fixa comutada (STFC), garantindo flexibilidade e uma relação custo-benefício atraente, principalmente em países em desenvolvimento ou que possuem grandes áreas a serem atendidas, como no caso do Brasil. A figura acima ilustra uma rede que usa tecnologia VSAT (very small aperture terminals) e os seus principais elementos, que são utilizados no estabelecimento e na conexão de redes de telefonia fixa via satélite geoestacionário.

Considerando as informações apresentadas e que a rede VSAT mostrada utilize apenas um transponder de satélite, julgue os itens seguintes.

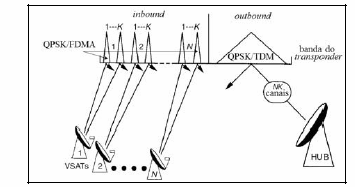

Quando se deseja um sistema por demanda e com agilidade e rapidez no uso da banda de freqüência do transponder, é adequado à rede VSAT descrita o emprego do esquema de uso do transponder do satélite apresentado na figura a seguir. Nesse esquema, cuidado especial dever ser dado na definição das potências empregadas nas estações, principalmente na estação HUB e em condições de operação na saturação do transponder, de forma a minimizar efeitos de interferência por intermodulação e alargamento de banda ocupada pelo espectro dos sinais oriundos das estações.

• C. Certo
• E. Errado

Sistemas via satélite geoestacionário vêm sendo empregados no estabelecimento de redes de telefonia fixa para interconectar usuários tanto residenciais quanto empresariais, espalhados em vastas regiões do globo. Essas redes via satélite permitem conectar usuários a sistemas de telefonia fixa comutada (STFC), garantindo flexibilidade e uma relação custo-benefício atraente, principalmente em países em desenvolvimento ou que possuem grandes áreas a serem atendidas, como no caso do Brasil. A figura acima ilustra uma rede que usa tecnologia VSAT (very small aperture terminals) e os seus principais elementos, que são utilizados no estabelecimento e na conexão de redes de telefonia fixa via satélite geoestacionário.

Considerando as informações apresentadas e que a rede VSAT mostrada utilize apenas um transponder de satélite, julgue os itens seguintes.

O múltiplo acesso do tipo random time division multiple access empregando-se as técnicas denominadas ALOHA e slotted ALOHA permite que se obtenha throughput próximo a 100%, superior então ao que se obtém com tecnologias do tipo TDMA, acarretando, porém, gerenciamento mais complexo no acesso das VSATs às portadoras disponíveis no sistema. Por oferecer maior throughput, esse tipo de acesso é preferível em aplicação de navegação, via satélite, na Internet.

• C. Certo
• E. Errado

Com relação ao sistema WCDMA especificado pelo 3GPP, julgue os itens de 118 a 124.

Em sistemas WCDMA, o sincronismo entre as estações rádio-base é necessário, sendo o sistema GPS (global positioning system) utilizado para garantir essa especificidade. A impossibilidade do uso do sistema GPS na sincronização de estações localizadas em ambientes indoor, tais como centros comerciais e estações de metrô, dificulta a implantação de estações rádio-base WCDMA nesses ambientes. Essa dificuldade fez com que a interoperabilidade do sistema WCDMA com sistemas do padrão IEEE 802.11 e IEEE 802.16 fosse especificada pelo 3GPP. Sistemas WCDMA atuais implementam essa interoperabilidade.

• C. Certo
• E. Errado

Com relação ao sistema WCDMA especificado pelo 3GPP, julgue os itens de 118 a 124.

Sistemas WCDMA comerciais, que implementam a etapa evolutiva definida pelo 3GPP e denominada HSPA (highspeed packet access), empregam tecnologia MIMO (multiple-input multiple-output) com detecção multiusuário e antenas inteligentes, garantindo, assim, incremento de diversidade espacial multiusuário, ganho de multiplexação e diversidade de modulação, e promovendo o compartilhamento de espectro entre operadoras, em esquemas do tipo rádio-cognitivo.

• C. Certo
• E. Errado

Com relação ao sistema WCDMA especificado pelo 3GPP, julgue os itens de 118 a 124.

Em sistemas WCDMA, a capacidade do sistema no tráfego de voz, tanto no modo comutado a circuito quanto no modo comutado a pacotes, para sistemas VoIP, pode ser incrementada com o emprego de técnicas denominadas AMR (adaptive mutirate – speech codec), mesmo isso acarretando um aumento do overhead na camada física.

• C. Certo
• E. Errado
