Questões de Engenharia de Telecomunicações da Fundação Universa (FUNIVERSA)

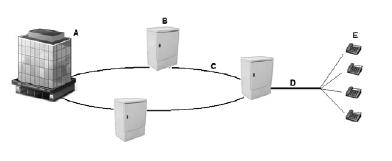

Na figura a seguir, é exibido um exemplo de rede de um sistema de telefonia fixa comutada.

A respeito desse sistema, é correto afirmar que

• A.

  o elemento “B” pode ser um armário de rede alimentadora, que tem a função de abrigar o material de manutenção e distribuir sinal telefônico para os assinantes por meio da rede alimentadora.

• B.

  o elemento “E” é um terminal telefônico. Na contramão da tecnologia, não vem sofrendo evolução. Os terminais telefônicos utilizam sinalização FSK, popularmente denominada de DTMF.

• C.

  o elemento “A” é uma edificação que pode abrigar uma central telefônica. A centralização é cada vez mais evitada nos sistemas de telefonia fixa comutada, existindo uma distribuição deste tipo de equipamento pela rede em prédios distintos. São as denominadas estações telefônicas.

• D.

  o elemento identificado pela letra “D” é denominado rede distribuidora. Na língua inglesa, pode ser chamado de local loop.

• E.

  o elemento “C” pode ser um cabeamento óptico, que está sendo substituído por meio metálico com a evolução do sistema de telefonia fixa comutada.

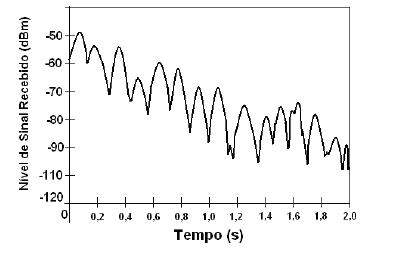

Uma unidade móvel (UM) acaba de passar por uma torre de um sistema de telefonia móvel GSM. No gráfico a seguir, tem-se o nível do sinal recebido por ela no tempo.

Acerca desse assunto, assinale a alternativa correta.

• A.

  É possível notar, no gráfico, a existência de fading lento, que são as variações bruscas em um curto período de tempo.

• B.

  Possivelmente a unidade móvel está se afastando da torre, uma vez que o sinal está apresentando desvanecimento do sinal com o tempo.

• C.

  Pelo gráfico, no tempo próximo a 2 s, fica claro que o móvel irá realizar o roaming do serviço.

• D.

  A queda da ligação poderá ser evitada se o deslocamento da UM for mais lento.

• E.

  As oscilações bruscas do sinal se explicam proporcionalmente pela variação da elevação do terreno.

Sistemas de comunicações via satélite utilizam diversas técnicas de acesso. Acerca desse assunto, assinale a alternativa correta.

• A.

  Utilizando a técnica TDMA, as estações terrenas necessitam de equipamentos mais complexos que as que utilizam FDMA.

• B.

  Na técnica CDMA, a capacidade de comunicação com estações terrenas é ilimitada.

• C.

  A técnica FDMA é a mais imune ao ruído de intermodulação.

• D.

  Na técnica CDMA, a qualidade do sinal melhora com o aumento de estações terrenas fazendo acesso.

• E.

  A técnica FDMA exige sincronismos por meio de uma estação terrena de referência.

O Plano Geral de Metas de Qualidade para o Serviço Móvel Pessoal (PGMQ-SMP) utiliza indicadores identificados como: SMP1, SMP2, etc. Acerca desses indicadores, assinale a alternativa correta.

• A.

  O denominado SMP1, ou taxa de chamadas completadas para centro de atendimento, avalia a qualidade do atendimento.

• B.

  Unido ao denominado SMP1, o indicador SMP3, ou taxa de reclamações, avalia a qualidade do atendimento ao cliente.

• C.

  O denominado SMP14, ou taxa de recuperação de falhas/defeitos, é bastante utilizado na avaliação do serviço prestado.

• D.

  O denominado SMP2 é a relação percentual entre o número total de reclamações e de solicitações de serviço, recebidos pela prestadora.

• E.

  O indicador SMP7, ou taxa de queda de ligação, pode ser utilizado para avaliar a qualidade de rede do serviço móvel pessoal prestado.

Sistemas de comunicação possuem topologias distintas quanto ao tipo de ligação entre transmissor e receptor. Assinale a alternativa que apresenta um exemplo de um sistema unicast half-duplex.

• A.

  Duas pessoas cochichando assuntos diversos, uma no ouvido da outra, em intervalos distintos.

• B.

  Comício de um candidato à eleição discursando para uma multidão silenciosa (que só escuta).

• C.

  Sistema de videoconferência, em que todos os participantes discutem o preço de um produto.

• D.

  Sistema de alto-falantes da igreja da cidade, anunciando a festa junina local.

• E.

  Sistema antigo de uma rádio AM local, em uma cidade do interior, anunciando a festa da cidade.

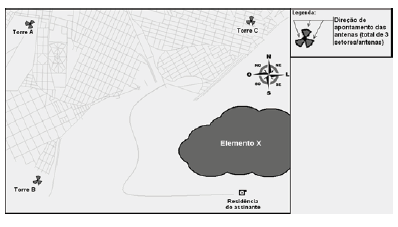

Um assinante de sistemas de telefonia móvel GSM na faixa de 1.800 MHz reside em zona rural, que possui deficiência de sinal. A localização da residência desse assinante é mostrada na figura a seguir.

A partir da figura acima, assinale a alternativa correta.

• A.

  É impossível melhorar o sinal recebido na residência do assinante.

• B.

  A troca de GSM em 1.800 MHz para WCDMA em 2.100 MHz com certeza melhoraria a cobertura indoor na residência.

• C.

  Se a altitude do elemento X for bem maior do que a do terreno onde está situada a residência do assinante, o problema de sinal na residência do assinante deve estar sendo causada por interferência cocanal proveniente da torre B e da C.

• D.

  Se a altitude do elemento X for bem maior do que a do terreno onde está situada a residência do assinante, e havendo visada livre com torre B, possivelmente o nível de recepção poderá ser melhorado com mudanças de azimute e inclinação das antenas da torre B.

• E.

  No caso de uma empresa concorrente compartilhar todas as torres presentes na figura, mas com GSM em 850 MHz, a prestadora que opera com GSM em 1.800 MHz possui melhor cobertura que a concorrente, que opera com GSM, em 850 MHz.

A Orthogonal Frequency-Division Multiplexing (OFDM) é uma técnica de multiplexação cada vez mais utilizada em sistemas de comunicação. A respeito dessa técnica, assinale a alternativa correta.

• A.

  A modulação utilizada na técnica OFDM restringe-se ao BPSK, mais eficiente nesse tipo de multiplexação.

• B.

  Na OFDM, são utilizadas técnicas de proteção de erro como o denominado Reed-Solomon e scrambling.

• C.

  Também chamado de DMT, a OFDM é uma evolução do TDM, que passou a ser utilizado com maior número de time slots.

• D.

  Na OFDM, os dados são dispostos sequencialmente e, em seguida, são multiplexados no tempo em lotes fixos (bytes) a serem transmitidos em frequências múltiplas e entrelaçadas.

• E.

  A OFDM, depois de passar por uma multiplexação no tempo, tem os dados transportados por miniportadoras de amplitude entrelaçada em fase.

Com relação a sistemas de comunicações ópticas, é correto afirmar que

• A.

  não são afetados por interferência eletromagnética ou frequência de rádio.

• B.

  a fibra óptica, dependendo da situação, comporta-se como um condutor elétrico perfeito.

• C.

  ocasionalmente podem ser burlados.

• D.

  transmitem voz e vídeo, mas não dados.

• E.

  transportam a mesma quantidade de informação que o cabo de cobre.

Um enlace óptico interliga dois pontos distintos, A e B. No ponto A, existe uma fonte geradora de sinal óptico; e, no ponto B, um receptor. No momento de qualificar o enlace para uso, foi encontrado um alto nível de dispersão cromática. Assinale a alternativa que apresenta o fator que mais contribui para que isso ocorra.

• A.

  receptor com baixo tempo de resposta

• B.

  fonte geradora de luz com problemas de intermitência

• C.

  fonte geradora de luz não coerente

• D.

  receptor com baixa sensibilidade

• E.

  fonte geradora de luz colimada

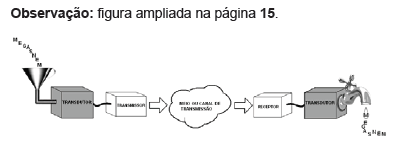

A figura a seguir traz um descritivo bem-humorado de um sistema de comunicação típico. A respeito de sistemas desse tipo, assinale a alternativa correta.

• A.

  O transdutor na entrada do sistema converte a mensagem, ou informação, em um sinal elétrico de frequência intermediária (FI), que, por sua vez, será adaptado pelo transmissor ao meio de transmissão, quando será gerado um sinal banda-base.

• B.

  O meio ou o canal de transmissão é a principal fonte de ruído de disparo no sistema, principalmente em meios não guiados.

• C.

  O transmissor recebe o sinal do transdutor, adaptando este ao meio de transmissão, utilizando também técnicas de modulação. São exemplos de modulação analógica o AM, FM e PM.

• D.

  No receptor, o sinal gerado pelo transmissor é demodulado. Independentemente da relação sinal-ruído, o sinal ainda será inteligível, ficando o transdutor responsável por recuperar a mensagem.

• E.

  A principal fonte de ruído branco é o transdutor de saída. O mesmo ruído é encontrado no transdutor de entrada, mas com denominação diferente: ruído natural.
