Questões de Engenharia Elétrica do ano 2003

Considere a situação em que um transformador de 225 kVA, pertencente a uma subestação que supre um edifício comercial, precisa ser substituído por outro semelhante, tendo igual potência nominal e relação de transformação. Para que a substituição possa ser realizada corretamente, os elementos mínimos que devem ser especificados no pedido de compra do novo transformador incluem

• A. o relé Buchholz.
• B. a impedância percentual de seqüência zero.
• C. o pára-raios para proteção contra surtos.
• D. as perdas mínimas em vazio.
• E. o tipo de ligação dos enrolamentos.

Julgue os itens a seguir, acerca de fusíveis utilizados em instalações elétricas de baixa tensão.

I Cobre, prata e estanho são materiais adequados para utilização como elemento metálico do fusível.

II A corrente nominal de um fusível é aquela que pode percorrêlo por tempo indefinido sem provocar aquecimento excessivo do dispositivo.

III O valor da corrente de fusão de um fusível é, normalmente, 20% superior ao valor da sua corrente nominal.

IV A tensão nominal de um fusível é a tensão de operação a partir da qual haverá danificação do fusível.

V Fusíveis de efeito retardado são adequados para a proteção de circuitos contra sobrecargas periódicas.

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5

No Brasil, a energia elétrica em baixa tensão é fornecida na forma de corrente alternada, com freqüência de 60 Hz, mas a tensão nominal não é necessariamente a mesma em todos os estados da Federação. No entanto, algumas condições referentes ao ponto de entrada da rede elétrica são padronizadas em todo o país. Assinale a opção correta, acerca das condições no ponto de entrega de energia em se tratando de ramais para edificações prediais, tendo como base as normas técnicas brasileiras.

• A.

  O suprimento de energia por parte da concessionária, para todas as finalidades, pode ser efetuado por intermédio de ramal único, a cada lote de terreno aprovado pelo órgão competente.

• B.

  Em zoneamento de distribuição aérea, o ramal somente pode ser do tipo aéreo.

• C.

  Não há limite de comprimento máximo entre o ramal de ligação aérea do poste da concessionária, na via pública, e o primeiro suporte na propriedade de suprimento.

• D.

  O ramal de ligação trifásico poderá ter somente três condutores "três fios-fases", caso seja adotado esquema de proteção contra contatos indiretos do tipo TT, conforme a norma NBR-5410.

• E.

  O limite de carga para o ramal aéreo estabelecido pela concessionária é fundamentado pelo fator de potência da instalação.

A norma NBR-5410 estabelece alguns tipos de proteção que visam garantir a segurança de pessoas, de animais domésticos e de bens em geral contra danos imprevistos causados por instalações elétricas. Assinale a opção correta em relação aos tipos de proteção em baixa tensão, tendo como base a referida norma.

• A.

  Para pontos de suprimento em tensão monofásica ou bifásica, a proteção contra choques elétricos deve ser prevista somente para contatos diretos.

• B.

  No esquema TN de proteção contra contatos indiretos, todas as massas devem ser ligadas a um condutor de proteção que deve ter aterramento próprio e nenhuma conexão ao neutro da instalação.

• C.

  Um dispositivo de proteção selecionado para desempenhar a função de proteção contra sobrecarga em um dado ponto da rede não poderá atuar, sob nenhuma condição, como elemento de proteção contra curto-circuito.

• D.

  No esquema TT, a proteção contra contatos indiretos por seccionamento automático da alimentação pode ser assegurada por meio do emprego de dispositivos à corrente diferencial residual (DR).

• E.

  Relés de sobretensão são normalmente usados para detectar quedas e faltas de tensão.

De acordo com a norma NBR-5410, os tipos de eletrodos que podem ser usados para a finalidade de aterramento em instalações de baixa tensão incluem

I canalizações metálicas de fornecimento de água.

II condutores nus.

III hastes ou tubos de aterramento.

IV barras ou placas metálicas.

V armações metálicas do concreto.

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5

Assinale a opção incorreta em relação à determinação, com base no método dos lumens, do nível de iluminamento (iluminância), a ser usado em um determinado ambiente de um prédio de serviços.

• A.

  De acordo com a norma NBR-5413, existem três grupos de atividades executadas no ambiente que devem ser considerados na determinação do nível de iluminamento.

• B.

  De acordo com a norma NBR-5413, as atividades de escritório demandam elevados valores de iluminamento, na faixa de 750 lux a 1.500 lux.

• C.

  A idade do freqüentador mais provável do ambiente (observador) não é um fator a ser considerado na determinação do nível de iluminamento, mas sim a sua capacidade visual.

• D.

  O número de luminárias necessárias para determinado local depende do nível de iluminamento requerido para o ambiente.

• E.

  Depósitos e recintos que não sejam usados para trabalhos contínuos estão na menor faixa de iluminamento, entre aquelas estabelecidas pela norma NBR-5413.

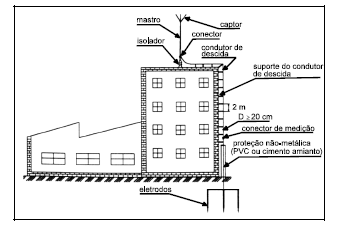

A figura acima mostra o esquema de um pára-raios de haste (ou do tipo Franklin), que foi instalado para proteger um edifício contra descargas atmosféricas. Na figura, são indicados os principais elementos do dispositivo, bem como a distância mínima da parede do prédio ao condutor de descida (D). A especificação do referido sistema de proteção contra descarga atmosférica (SPDA) segue a norma NBR-5419.

Julgue os itens a seguir, considerando as informações do texto e da figura mostrados acima.

I Toda construção deve ser dotada de um SPDA.

II O condutor de descida deve ser somente de fio de cobre, com condutividade mínima de 98% para o tipo recozido.

III O isolador normalmente utilizado nesse sistema é confeccionado em porcelana vitrificada ou vidro temperado.

IV Todo condutor de descida é conectado na sua extremidade inferior a, no máximo, três eletrodos de terra.

V A conexão de medição é assim denominada em razão de ser desmontável, a fim de permitir a medição da resistência de aterramento.

Estão certos apenas os itens

• A. I e II.
• B. I e V.
• C. II e IV.
• D. III e IV.
• E. III e V.

Deseja-se determinar o fator de potência de um motor de indução trifásico, ligado em triângulo, conectado a um circuito de força equilibrado, e que é utilizado para o acionamento de uma bomba de recalque d'água de um prédio. Assinale a opção que apresenta um conjunto de medidores que, conectado ao circuito de força, permite, a partir de medidas adequadas, o cálculo correto do fator de potência desse motor.

• A.

  dois amperímetros e dois voltímetros

• B.

  um amperímetro, um voltímetro e dois wattímetros monofásicos

• C. dois amperímetros e dois wattímetros monofásicos
• D.

  dois voltímetros e dois wattímetros monofásicos

• E.

  um amperímetro, um voltímetro e um wattímetro monofásico

Considere a situação de uma carga trifásica equilibrada que absorve 80 kW e opera com fator de potência 0,8 indutivo. Deseja-se melhorar o fator de potência da instalação, a fim de reduzir as correntes de linha no ramal de entrada da instalação. Considerando que a compensação do fator de potência não provoca alteração da tensão na carga, a redução percentual verificada na intensidade da corrente de linha, para se obter um fator de potência de 0,9 indutivo, é

• A. inferior a 11,5.
• B. superior a 11,5 e inferior a 12,5.
• C. superior a 12,5 e inferior a 13,5.
• D. superior a 13,5 e inferior a 14,5.
• E. superior a 14,5.

Considere duas cargas trifásicas, ambas equilibradas, uma conectada em triângulo, e a outra, em estrela, ligadas em paralelo a uma fonte de tensão senoidal equilibrada, cuja tensão de linha é igual a 100 V eficazes. A carga em estrela absorve 10 kVA e apresenta fator de potência 0,8 indutivo, enquanto a carga em triângulo absorve 5 kW e tem fator de potência unitário. Com base nessas informações, assinale a opção incorreta.

• A.

  A potência aparente total absorvida pelas cargas é igual a 15 kVA.

• B.

  A corrente de linha necessária para suprir as duas cargas deve ser inferior a 100 A.

• C.

  A potência reativa total absorvida pelas cargas é igual a 6 kVAr.

• D.

  A corrente de linha necessária para suprir a carga em triângulo é superior a 25 A.

• E.

  O fator de potência da instalação é indutivo.
