Questões de Engenharia Elétrica do ano 2004

Em um sistema de transmissão de energia elétrica é necessário dimensionar equipamentos com a finalidade de compensação de reativo visando manter a tensão em níveis adequados. Entre os equipamentos utilizados para a compensação de potência reativa inclui-se

o motor de indução em gaiola.

• C. Certo
• E. Errado

Em um sistema de transmissão de energia elétrica é necessário dimensionar equipamentos com a finalidade de compensação de reativo visando manter a tensão em níveis adequados. Entre os equipamentos utilizados para a compensação de potência reativa inclui-se

o transformador de potência sem tap.

• C. Certo
• E. Errado

Em um sistema de transmissão de energia elétrica é necessário dimensionar equipamentos com a finalidade de compensação de reativo visando manter a tensão em níveis adequados. Entre os equipamentos utilizados para a compensação de potência reativa inclui-se

o capacitor shunt (em derivação).

• C. Certo
• E. Errado

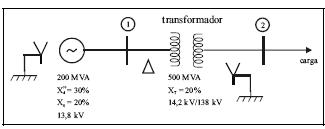

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência composto por um gerador, um transformador e uma carga equivalente. O transformador deveria ter tensão nominal no lado de baixa tensão igual à tensão nominal do gerador. Foi constatado, na realidade, que sua relação é 14,2kV/138kV. Apesar disso, esse equipamento foi conectado ao sistema, tendo em vista não haver outro disponível para suprimento à carga. Os dados principais de placa de cada equipamento são indicados no próprio diagrama unifilar. Considere que a reatância de seqüência negativa do gerador seja igual à de seqüência positiva e todas as três reatâncias de seqüência do transformador tenham o mesmo valor. Despreze a contribuição da corrente de carga no caso de análise de faltas. Assumindo uma base de potência de 100 MVA e tensão de 13,8 kV no gerador, julgue os itens a seguir.

Em regime permanente, caso a carga seja desligada e o gerador opere com 1,0 pu de tensão em seus terminais, a tensão no lado de alta tensão do transformador será igual a 138 kV.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência composto por um gerador, um transformador e uma carga equivalente. O transformador deveria ter tensão nominal no lado de baixa tensão igual à tensão nominal do gerador. Foi constatado, na realidade, que sua relação é 14,2kV/138kV. Apesar disso, esse equipamento foi conectado ao sistema, tendo em vista não haver outro disponível para suprimento à carga. Os dados principais de placa de cada equipamento são indicados no próprio diagrama unifilar. Considere que a reatância de seqüência negativa do gerador seja igual à de seqüência positiva e todas as três reatâncias de seqüência do transformador tenham o mesmo valor. Despreze a contribuição da corrente de carga no caso de análise de faltas. Assumindo uma base de potência de 100 MVA e tensão de 13,8 kV no gerador, julgue os itens a seguir.

A reatância de seqüência positiva do transformador na base adotada é igual a 0,04 pu.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência composto por um gerador, um transformador e uma carga equivalente. O transformador deveria ter tensão nominal no lado de baixa tensão igual à tensão nominal do gerador. Foi constatado, na realidade, que sua relação é 14,2kV/138kV. Apesar disso, esse equipamento foi conectado ao sistema, tendo em vista não haver outro disponível para suprimento à carga. Os dados principais de placa de cada equipamento são indicados no próprio diagrama unifilar. Considere que a reatância de seqüência negativa do gerador seja igual à de seqüência positiva e todas as três reatâncias de seqüência do transformador tenham o mesmo valor. Despreze a contribuição da corrente de carga no caso de análise de faltas. Assumindo uma base de potência de 100 MVA e tensão de 13,8 kV no gerador, julgue os itens a seguir.

No caso de uma falta fase-terra na barra  , as correntes de linha nas três fases, no lado de baixa tensão, podem ser calculadas considerando rotações de fase nas correntes de seqüência positiva e negativa em relação às fases das respectivas correntes no lado de alta tensão do transformador.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência composto por um gerador, um transformador e uma carga equivalente. O transformador deveria ter tensão nominal no lado de baixa tensão igual à tensão nominal do gerador. Foi constatado, na realidade, que sua relação é 14,2kV/138kV. Apesar disso, esse equipamento foi conectado ao sistema, tendo em vista não haver outro disponível para suprimento à carga. Os dados principais de placa de cada equipamento são indicados no próprio diagrama unifilar. Considere que a reatância de seqüência negativa do gerador seja igual à de seqüência positiva e todas as três reatâncias de seqüência do transformador tenham o mesmo valor. Despreze a contribuição da corrente de carga no caso de análise de faltas. Assumindo uma base de potência de 100 MVA e tensão de 13,8 kV no gerador, julgue os itens a seguir.

A intensidade da corrente de curto-circuito fase-terra na barra de baixa tensão do transformador é superior a 8,0 pu.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência composto por um gerador, um transformador e uma carga equivalente. O transformador deveria ter tensão nominal no lado de baixa tensão igual à tensão nominal do gerador. Foi constatado, na realidade, que sua relação é 14,2kV/138kV. Apesar disso, esse equipamento foi conectado ao sistema, tendo em vista não haver outro disponível para suprimento à carga. Os dados principais de placa de cada equipamento são indicados no próprio diagrama unifilar. Considere que a reatância de seqüência negativa do gerador seja igual à de seqüência positiva e todas as três reatâncias de seqüência do transformador tenham o mesmo valor. Despreze a contribuição da corrente de carga no caso de análise de faltas. Assumindo uma base de potência de 100 MVA e tensão de 13,8 kV no gerador, julgue os itens a seguir.

A relação entre a corrente de base do lado de baixa tensão e a corrente de base do lado de alta tensão é igual a

• C. Certo
• E. Errado

Julgue os itens a seguir, quanto à representação de sistemas elétricos de potência para estudos em regime permanente, utilizando informações a partir de diagramas unifilares, dados nominais e modelagem dos circuitos equivalentes de equipamentos.

Em sistemas trifásicos equilibrados, os cálculos são realizados a partir de uma única fase, obtida do circuito em estrela equivalente, no qual cada equipamento (gerador, transformador, linha de transmissão etc.) é modelado pelo seu circuito equivalente por fase.

• C. Certo
• E. Errado

Julgue os itens a seguir, quanto à representação de sistemas elétricos de potência para estudos em regime permanente, utilizando informações a partir de diagramas unifilares, dados nominais e modelagem dos circuitos equivalentes de equipamentos.

No diagrama de impedâncias obtido a partir do diagrama unifilar, preponderam modelos de equipamentos para os quais elementos resistivos de circuito elétrico são mais significativos que os reativos.

• C. Certo
• E. Errado
