Questões de Engenharia Elétrica do ano 2004

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante  . O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

 A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue os itens que se seguem.

O valor em pu da reatância da linha de transmissão é igual a 0,4 pu.

• C. Certo
• E. Errado

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante  . O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

 A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue os itens que se seguem.

Para a condição de operação do gerador, a potência ativa necessária para atender à carga é igual a 64 MW.

• C. Certo
• E. Errado

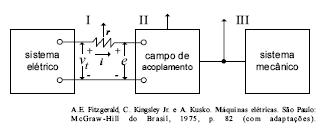

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

O esquema mostrado refere-se ao funcionamento de geradores elétricos. O esquema é inadequado para motores elétricos.

• C. Certo
• E. Errado

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

As três setas verticais, I, II e III, representam as perdas de energia do sistema: elétricas, no campo de acoplamento e mecânicas, respectivamente.

• C. Certo
• E. Errado

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

No esquema, supondo que o sistema elétrico seja a entrada de energia, é correto afirmar que dW_ele = (v_t – ir)idt é o diferencial da energia elétrica de entrada no campo de acoplamento no intervalo de tempo dt.

• C. Certo
• E. Errado

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

Se não houver movimento mecânico, a variação da energia no sistema elétrico é igual à variação da energia no campo de acoplamento.

• C. Certo
• E. Errado

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

Supondo que o acoplamento desse dispositivo seja de origem magnética, é correto inferir que a energia e a co-energia armazenadas no campo magnético de acoplamento são iguais.

• C. Certo
• E. Errado

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

Se o núcleo magnético for ideal, o transformador alimentará cargas elétricas lineares com tensão puramente senoidal.

• C. Certo
• E. Errado

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

O enrolamento de alta tensão é o primário do transformador; o de baixa tensão é o secundário.

• C. Certo
• E. Errado

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

Se a permeabilidade relativa do material ferromagnético do núcleo do transformador é igual a 4.000, então o fluxo magnético concatenado com o enrolamento primário é igual ao fluxo magnético concatenado com o enrolamento secundário.

• C. Certo
• E. Errado
