Questões de Engenharia Elétrica do ano 2004

Um motor CC de excitação independente tem o seu circuito de armadura, cuja resistência é igual a 0,2 alimentado por uma fonte de 220 V, dela consumindo 22 kW, enquanto seu rotor gira a 1.000 rpm. Nesse ponto de operação, no circuito de campo, cuja resistência é igual a 100 a corrente é igual a 3 A. Com relação a essa situação, julgue os itens subseqüentes.

Com um aumento do conjugado de carga, a velocidade e a força contra-eletromotriz seriam reduzidas, e a corrente de armadura seria aumentada.

• C. Certo
• E. Errado

Com relação a motores de indução trifásicos, julgue os seguintes itens.

Os motores de indução, ou assíncronos, recebem esse nome porque, neles, o processo de conversão eletromecânica de energia acontece fora da velocidade síncrona, ou seja, o campo magnético girante do estator, o campo magnético girante do rotor e o rotor giram com velocidades distintas entre si e distintas da velocidade síncrona.

• C. Certo
• E. Errado

Com relação a motores de indução trifásicos, julgue os seguintes itens.

A figura abaixo mostra a característica conjugado × velocidade do rotor (T × n) para um motor de indução trifásico alimentado com diferentes tensões no estator. Nela, V₁ > V₂ > V₃.

• C. Certo
• E. Errado

Com relação a motores de indução trifásicos, julgue os seguintes itens.

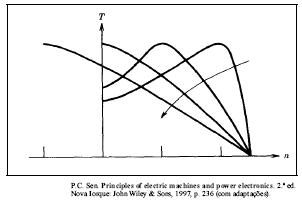

A figura abaixo mostra a característica conjugado × velocidade do rotor (T × n) para um motor de indução trifásico de rotor bobinado com diferentes valores de resistência rotórica. Nela, a seta representa o aumento da resistência do rotor.

• C. Certo
• E. Errado

Um motor de indução trifásico de rotor em gaiola, de um enrolamento por fase no estator, 60 Hz, 4 pólos, 100 HP, 380 V, conexão do estator em delta, rendimento igual a 0,746 e fator de potência igual a 0,8, aciona carga nominal a 1.764 rpm. Considerando que 1 HP = 746 W, julgue os seguintes itens, relativos à situação apresentada.

A corrente nominal de cada enrolamento do estator é ligeiramente superior a 180 A e, conseqüentemente, a corrente de partida do motor é aproximadamente igual a

• C. Certo
• E. Errado

Um motor de indução trifásico de rotor em gaiola, de um enrolamento por fase no estator, 60 Hz, 4 pólos, 100 HP, 380 V, conexão do estator em delta, rendimento igual a 0,746 e fator de potência igual a 0,8, aciona carga nominal a 1.764 rpm. Considerando que 1 HP = 746 W, julgue os seguintes itens, relativos à situação apresentada.

O motor opera com escorregamento igual a 2% e fator de potência indutivo.

• C. Certo
• E. Errado

Um motor de indução trifásico de rotor em gaiola, de um enrolamento por fase no estator, 60 Hz, 4 pólos, 100 HP, 380 V, conexão do estator em delta, rendimento igual a 0,746 e fator de potência igual a 0,8, aciona carga nominal a 1.764 rpm. Considerando que 1 HP = 746 W, julgue os seguintes itens, relativos à situação apresentada.

O motor desenvolve conjugado superior a 400 N.m.

• C. Certo
• E. Errado

Com relação a máquinas síncronas trifásicas, julgue os seguintes itens.

Nas máquinas síncronas, os enrolamentos de armadura são os enrolamentos do estator. O enrolamento de campo é o enrolamento do rotor.

• C. Certo
• E. Errado

Com relação a máquinas síncronas trifásicas, julgue os seguintes itens.

Nos geradores síncronos trifásicos, a tensão gerada internamente nem sempre tem, em pu, valor eficaz maior que o valor eficaz da tensão aplicada à carga.

• C. Certo
• E. Errado

Com relação a máquinas síncronas trifásicas, julgue os seguintes itens.

Duas excelentes características do motor síncrono trifásico são o seu elevado conjugado de partida e a facilidade do controle de sua velocidade.

• C. Certo
• E. Errado
