Questões de Engenharia Elétrica do ano 2006

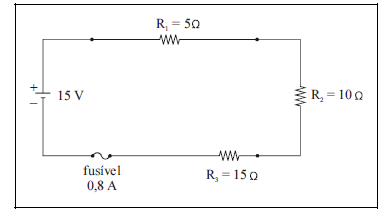

Considere que no circuito elétrico mostrado na figura, caso ocorra algum tipo de defeito, este pode ser verificado em um ou mais resistores. Esse problema pode provocar ou não a queima do fusível de proteção do circuito. Considere, ainda, que todos os resistores apresentam limite de potência de 5 W e que o fusível queime sempre que a corrente superar o valor nominal do fusível. Com base nessas informações, julgue os itens que se seguem.

Considere que, com a fonte desligada, o resistor R3, supostamente danificado, seja substituído por um outro idêntico, mas, ao se ligar a fonte, perceba-se que o fusível se queima. Então, é correto afirmar que o valor da resistência do componente inserido para substituir o antigo resistor R3 não é igual a 15 .

• C. Certo
• E. Errado

Considere que no circuito elétrico mostrado na figura, caso ocorra algum tipo de defeito, este pode ser verificado em um ou mais resistores. Esse problema pode provocar ou não a queima do fusível de proteção do circuito. Considere, ainda, que todos os resistores apresentam limite de potência de 5 W e que o fusível queime sempre que a corrente superar o valor nominal do fusível. Com base nessas informações, julgue os itens que se seguem.

Considere que tenha ocorrido um curto-circuito no resistor R2. Nessa situação, o fusível não se queima e, por essa razão, pode ocorrer a queima do resistor R3.

• C. Certo
• E. Errado

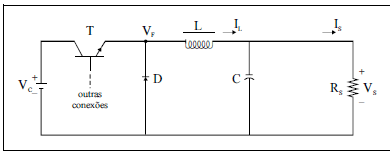

A partir das informações do circuito elétrico ilustrado na figura acima, que mostra os elementos principais de uma configuração básica de fonte chaveada do tipo buck, julgue os itens que se seguem.

A potência dissipada pelo transistor, nessa configuração, contribui para um elevado consumo, comparado a outras configurações de fonte chaveada, de modo que a eficiência desse tipo de fonte, em geral, é muito baixa.

• C. Certo
• E. Errado

A partir das informações do circuito elétrico ilustrado na figura acima, que mostra os elementos principais de uma configuração básica de fonte chaveada do tipo buck, julgue os itens que se seguem.

A ondulação do sinal de saída, nesse tipo de fonte, é bastante reduzida comparada à saída de fontes lineares de mesma potência. Nessas últimas, a amplitude da ondulação pode alcançar até dez vezes o valor da amplitude de uma fonte chaveada.

• C. Certo
• E. Errado

A partir das informações do circuito elétrico ilustrado na figura acima, que mostra os elementos principais de uma configuração básica de fonte chaveada do tipo buck, julgue os itens que se seguem.

O indutor no circuito atua como elemento armazenador de energia, permitindo a transferência de energia para a carga.

• C. Certo
• E. Errado

A partir das informações do circuito elétrico ilustrado na figura acima, que mostra os elementos principais de uma configuração básica de fonte chaveada do tipo buck, julgue os itens que se seguem.

A configuração buck é empregada para se obter inversão de tensão.

• C. Certo
• E. Errado

A partir das informações do circuito elétrico ilustrado na figura acima, que mostra os elementos principais de uma configuração básica de fonte chaveada do tipo buck, julgue os itens que se seguem.

O capacitor é utilizado para filtrar componentes de tensão na saída.

• C. Certo
• E. Errado

Considere que pelo menos três ciclos desse sinal sejam observados adequadamente na tela de um osciloscópio. Nessa situação, o ajuste de tempo total na tela do osciloscópio, em escala apropriada, é inferior a 40 ms.

• C. Certo
• E. Errado

O valor eficaz desse sinal é superior a 6,5 V.

• C. Certo
• E. Errado

Supondo que o sinal tenha origem no instante de tempo igual a zero, o valor da tensão será nulo pela primeira vez em instante de tempo superior a 1,0 ms.

• C. Certo
• E. Errado
