Questões de Engenharia Elétrica do ano 2006

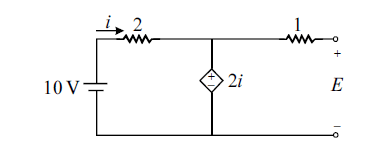

A figura acima mostra um circuito elétrico alimentado por fonte de tensão contínua. No circuito, há uma fonte de tensão que é controlada pela corrente da fonte de alimentação i. Considerando que os valores dos resistores sejam dados em ohms, julgue os seguintes itens.

A tensão E no circuito é igual a 5 V.

• C. Certo
• E. Errado

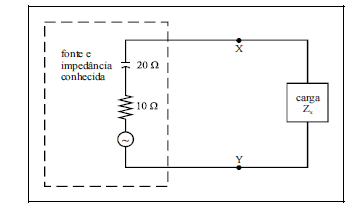

O circuito ilustrado na figura acima é utilizado para calibrar a impedância Zx, ligada em série com o circuito delimitado pelos terminais X e Y. A impedância desconhecida é formada pela composição em série de um indutor com um resistor. Em face dessa situação e considerando que deve haver casamento da impedância entre as partes conhecidas e desconhecidas no circuito, julgue os itens subseqüentes.

• C. Certo
• E. Errado

O circuito ilustrado na figura acima é utilizado para calibrar a impedância Zx, ligada em série com o circuito delimitado pelos terminais X e Y. A impedância desconhecida é formada pela composição em série de um indutor com um resistor. Em face dessa situação e considerando que deve haver casamento da impedância entre as partes conhecidas e desconhecidas no circuito, julgue os itens subseqüentes.

Considere que um transformador de dois enrolamentos seja conectado em paralelo ao circuito da carga. Em tal situação, é impossível ajustar um valor de Zx de modo que ocorra casamento de impedância com a parte conhecida do circuito.

• C. Certo
• E. Errado

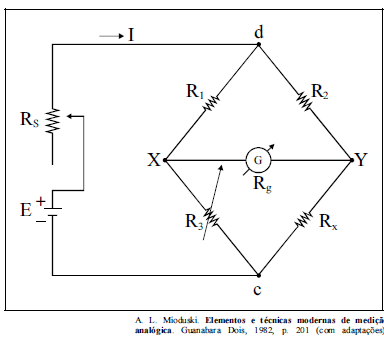

A figura acima apresenta um circuito elétrico no qual se utiliza uma ponte de Wheatstone para se avaliar o valor da resistência desconhecida Rx. Um galvanômetro G é utilizado para se monitorar a corrente que flui entre os terminais X e Y da ponte. A partir dessas informações, julgue os itens a seguir.

Com a ponte em equilíbrio, os pontos X e Y assumem um mesmo potencial elétrico. Nesse caso, a resistência Rx pode ser determinada conhecendo-se as resistências-padrão R1, R2 e R3.

• C. Certo
• E. Errado

A figura acima apresenta um circuito elétrico no qual se utiliza uma ponte de Wheatstone para se avaliar o valor da resistência desconhecida Rx. Um galvanômetro G é utilizado para se monitorar a corrente que flui entre os terminais X e Y da ponte. A partir dessas informações, julgue os itens a seguir.

A ponte de Wheatstone é o instrumento mais apropriado para determinação, com precisão, de valores de resistências inferiores a 0,1

• C. Certo
• E. Errado

A figura acima apresenta um circuito elétrico no qual se utiliza uma ponte de Wheatstone para se avaliar o valor da resistência desconhecida Rx. Um galvanômetro G é utilizado para se monitorar a corrente que flui entre os terminais X e Y da ponte. A partir dessas informações, julgue os itens a seguir.

A ponte de Wheatstone alimentada por corrente contínua pode ser usada para medir valores de grandezas nãoelétricas, tal como nível de líquidos, utilizando o mesmo princípio para medição do valor de resistência, desde que adaptado adequadamente. Nesse caso, a ponte funciona como um transdutor.

• C. Certo
• E. Errado

Julgue os itens que se seguem, acerca de transdutores.

Em transdutores que utilizam cristais de Hall, para possibilitar medidas de grandezas em circuitos elétricos, é necessário acrescentar adequadamente ao circuito elementos denominados termistores para compensação de temperatura.

• C. Certo
• E. Errado

Julgue os itens que se seguem, acerca de transdutores.

Um circuito elétrico que é formado a partir da conexão e do dimensionamento apropriados de um resistor e de um capacitor constitui um transdutor de freqüência de ressonância.

• C. Certo
• E. Errado

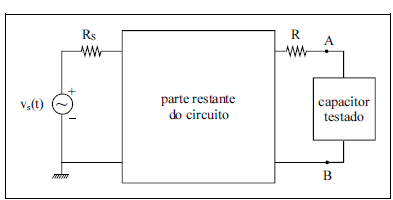

O circuito elétrico ilustrado na figura acima é alimentado somente por fonte de tensão alternada. A partir de um determinado instante, o circuito passou a operar de forma insatisfatória em relação ao seu estado de funcionamento normal. Suspeita-se que o motivo do problema seja um tipo de defeito ocorrido no capacitor em destaque na figura. Por essa razão, testes devem ser realizados sobre o componente suspeito de defeito com a finalidade de se restabelecer o funcionamento normal do circuito elétrico. A respeito dessa situação hipotética, julgue os itens seguintes.

Considere que o capacitor não apresenta indícios de vazamento, mas há suspeita de que as suas placas estejam em curto-circuito. Nessa situação, o teste para avaliar se o capacitor está com suas placas em curto-circuito pode ser efetuado com um ohmímetro, havendo necessidade de se desconectar pelo menos um dos terminais do capacitor do circuito.

• C. Certo
• E. Errado

O circuito elétrico ilustrado na figura acima é alimentado somente por fonte de tensão alternada. A partir de um determinado instante, o circuito passou a operar de forma insatisfatória em relação ao seu estado de funcionamento normal. Suspeita-se que o motivo do problema seja um tipo de defeito ocorrido no capacitor em destaque na figura. Por essa razão, testes devem ser realizados sobre o componente suspeito de defeito com a finalidade de se restabelecer o funcionamento normal do circuito elétrico. A respeito dessa situação hipotética, julgue os itens seguintes.

O capacitor sob teste é do tipo eletrolítico.

• C. Certo
• E. Errado
