Questões de Engenharia Elétrica do ano 2006

A figura acima mostra laços de histerese de um núcleo de folha laminado do material ferromagnético deltamax. A respeito desse gráfico e dos ciclos de histerese, julgue os itens a seguir.

A área interna a um laço de histerese, correspondente a uma dada freqüência de operação, é proporcional à perda de um determinado tipo de energia, por ciclo, no núcleo ferromagnético.

• C. Certo
• E. Errado

A figura acima mostra laços de histerese de um núcleo de folha laminado do material ferromagnético deltamax. A respeito desse gráfico e dos ciclos de histerese, julgue os itens a seguir.

Para cada freqüência, a perda por histerese é proporcional ao máximo módulo do valor de H, que se obtém no cruzamento do respectivo laço com o eixo das abscissas.

• C. Certo
• E. Errado

A figura acima mostra laços de histerese de um núcleo de folha laminado do material ferromagnético deltamax. A respeito desse gráfico e dos ciclos de histerese, julgue os itens a seguir.

As perdas por corrente de Foucault no material ferromagnético dependem da freqüência, sendo independentes da indução magnética no material.

• C. Certo
• E. Errado

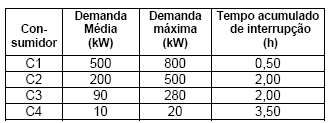

Um trecho de uma rede elétrica possui quatro consumidores com as características, no período de apuração, indicadas na tabela apresentada.

Para o trecho da rede considerado, o DEC no período de apuração é, aproximadamente:

• a.

  0,50h

• b.

  1,08h

• c.

  1,27h

• d.

  2,00h

• e.

  3,50h

Um grande consumidor possui potência instalada 5MW, consumo mensal médio de 766,5 MWh e instalação possui fator de carga médio de 0,3. Nessas condições, o fator de demanda é, aproximadamente:

• A. 0,60
• B. 0,65
• C. 0,70
• D. 0,75
• E. 0,80

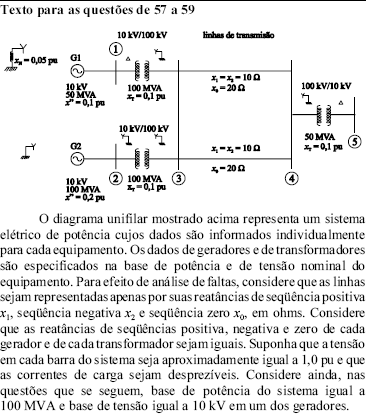

A impedância base, em Ω, no lado das linhas de transmissão mostradas no texto é igual a

• A. 10.
• B. 100.
• C. 200.
• D. 500.

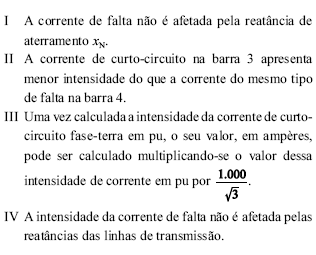

Ainda tendo o texto como referência e com relação a um curto-circuito fase-terra na barra 3, julgue os itens a seguir.



Estão certos apenas os itens

• A. I e II.
• B. I e III.
• C. II e III.
• D. III e IV.

A respeito de faltas simétricas e assimétricas em um sistema elétrico de potência trifásico, assinale a opção correta.

• A.

  Uma situação típica de falta simétrica é aquela que ocorre quando apenas duas fases se tocam, fechando um curto-circuito.

• B.

  Um curto-circuito trifásico é um exemplo de falta assimétrica.

• C.

  Caso a falta envolva apenas uma fase e a terra, são necessários apenas os circuitos de seqüência zero e de seqüência negativa para se calcularem as correntes de falta.

• D.

  Ocorrendo uma falta simétrica, é possível calcular a corrente de falta apenas com as informações do circuito de seqüência positiva do sistema.

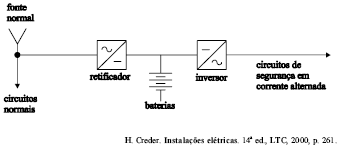

A figura acima mostra uma instalação de segurança, incluindo o esquema simplificado de funcionamento de um no-break estático. Os circuitos de segurança funcionam somente em corrente alternada. A respeito desse esquema, julgue os itens que se seguem.

I Mesmo que a fonte normal funcione normalmente, é necessário converter a tensão CC da bateria para CA, por meio do inversor, a fim de atender aos circuitos de emergência.

II O inversor no circuito é formado por uma rede resistiva com capacitores e amplificadores operacionais.

III Havendo falha da fonte normal de energia, os circuitos de segurança poderão funcionar normalmente, sendo atendidos pelas baterias, caso essas tenham carga suficiente para o suprimento.

IV O no-break é do tipo estático, porque usa componentes eletrônicos no retificador e inversor, ou seja, não usa máquinas rotativas para as transformações de tensão requeridas no circuito.

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4

Pelas normas técnicas, o espectro que considera baixa tensão, para corrente alternada, as tensões mínima e máxima devem ficar entre:

• A.

  50 e 1000 volts.

• B.

  110 e 380 volts.

• C.

  220 e 2000 volts.

• D.

  50 e 1500 volts.
