Questões de Engenharia Elétrica do ano 2006

A rede de pacotes (dados) na tecnologia celular GSM atualmente é chamada de:

• A.

  GPRS.

• B.

  X159T.

• C.

  1X-EDVO.

• D.

  RadioIP.

Terceira geração (3G) é a especificação do International Telecommunication Union (ITU) relativa à terceira geração de sistemas de comunicações móveis celulares. A respeito desse assunto, julgue os itens que se seguem.

I A segunda geração de telefones celulares está relacionada aos modelos digitais com acesso múltiplo por divisão de código (CDMA) e por divisão de tempo (TDMA).

II Um sistema que funciona em 3G permite elevar a taxa de transmissão da informação em bps, sendo que essa taxa deve ser a mesma quer o aparelho esteja parado quer esteja em movimento, como no interior de um carro.

III Sistemas 3G funcionam somente sobre redes GSM. IV A evolução da telefonia celular para o sistema 3G pode seguir caminhos diferentes no Brasil, como ocorre em outras regiões do mundo.

 Estão certos apenas os itens

• A.

  I e III.

• B.

  I e IV.

• C.

  II e III.

• D.

  II e IV.

A respeito das tecnologias TDMA, CDMA e GSM usadas nos sistemas de telefonia celular, assinale a opção correta.

• A.

  O sistema GSM foi criado a partir da tecnologia CDMA.

• B.

  No Brasil, o sistema TDMA opera na faixa de 80 MHz a 500 MHz.

• C.

  No sistema CDMA, o sinal de voz é digitalizado e é transmitido espalhado espectralmente.

• D.

  O sistema GSM, quando utiliza o protocolo denominado GPRS (general packet radio services) alcança taxas de até 1 Mbps.

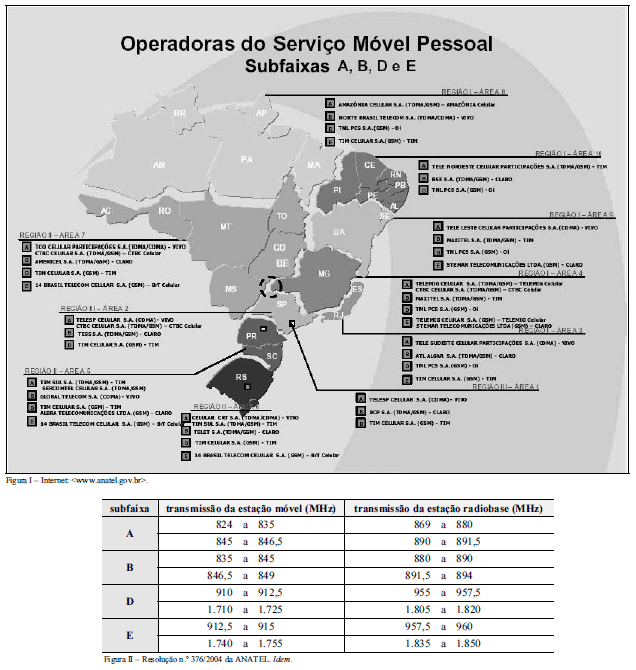

A figura I acima apresenta a distribuição das operadoras do Serviço Móvel Pessoal (SMP) no Brasil, indicando igualmente as subfaixas ou bandas de freqüências que essas empresas utilizam nas diversas áreas em que operam. A figura II apresenta as bandas de freqüências utilizadas nas diferentes subfaixas de operação do SMP, de acordo com a Resolução n.o 376/2004 da ANATEL. Considerando essas informações e sabendo que o SMP utiliza os conceitos de sistemas de telefonia móvel celular para atender aos usuários do sistema nas áreas indicadas no mapa da figura I, julgue os itens seguintes.

O fato de existirem diferentes bandas de freqüências para cada subfaixa de operação, indicadas na figura II, respectivamente, para a transmissão da estação móvel e para a transmissão da estação radiobase, justifica-se, no SMP, pelo fato de a telefonia, no caso a móvel celular, consistir em um serviço que exige a implantação de sistemas de telecomunicações do tipo simplex.

• C. Certo
• E. Errado

Sinais M-FSK, em que M = 2k e k é o número de bits por símbolo transmitido, podem ser demodulados de forma nãocoerente, utilizando-se, entre outros componentes, detectores de envoltória. Entretanto, em um canal AWGN, a probabilidade de erro de bit, para uma determinada razão entre a energia média de bit do sinal e a densidade espectral do ruído do sistema M-FSK, é pior, no caso de demodulação não-coerente, que no caso da detecção coerente.

Em sistemas GSM, o uso de setorização consiste em opção de projeto que promove a diminuição do fator de reúso dos canais físicos, ao reduzir a interferência co-canal nos sistemas. Em sistemas CDMA, o uso de setorização é desaconselhável, visto que esta acarreta a diminuição da capacidade do sistema relativamente ao número de canais por portadora, por célula, principalmente no caso de múltiplos portadores.

• C. Certo
• E. Errado

Sinais M-FSK, em que M = 2k e k é o número de bits por símbolo transmitido, podem ser demodulados de forma nãocoerente, utilizando-se, entre outros componentes, detectores de envoltória. Entretanto, em um canal AWGN, a probabilidade de erro de bit, para uma determinada razão entre a energia média de bit do sinal e a densidade espectral do ruído do sistema M-FSK, é pior, no caso de demodulação não-coerente, que no caso da detecção coerente.

Apesar de as redes de telefonia móvel embasadas na tecnologia de múltiplo acesso por divisão de código (CDMA) terem, em princípio, maior eficiência espectral em erlangs · km!2 que as redes embasadas na tecnologia GSM (global system for mobile communications), esta última tecnologia vem permitindo a obtenção de taxas de transmissão superiores às daquela tecnologia, principalmente se a comparação for realizada com a tecnologia EDGE (enhanced data rates for GSM evolution), que atinge, atualmente, taxas da ordem de 1,5 Mbps, bem superior aos 144 kbps obtidos com a tecnologia CDMA.

• C. Certo
• E. Errado

A tensão aproximada da linha telefônica em três situações distintas está corretamente expressa em:

• A.



• B.



• C.



• D.



• E.



Assinale a alternativa que completa corretamente as lacunas I, II e III do texto abaixo.

"Em relação à tensão na linha telefônica, sem levar em conta a polaridade, têm-se três situações distintas: com o telefone desconectado da linha, a tensão vale aproximadamente  I ; com o telefone conectado à linha e o fone no gancho, a tensão vale aproximadamente II; com o telefone conectado à linha e o fone fora do gancho, a tensão vale aproximadamente III

• A.



• B.



• C.



• D.



• E.



A figura I acima apresenta a distribuição das operadoras do Serviço Móvel Pessoal (SMP) no Brasil, indicando igualmente as subfaixas ou bandas de freqüências que essas empresas utilizam nas diversas áreas em que operam. A figura II apresenta as bandas de freqüências utilizadas nas diferentes subfaixas de operação do SMP, de acordo com a Resolução n.o 376/2004 da ANATEL. Considerando essas informações e sabendo que o SMP utiliza os conceitos de sistemas de telefonia móvel celular para atender aos usuários do sistema nas áreas indicadas no mapa da figura I, julgue os itens seguintes.

Sabendo-se que as centrais implantadas pelas operadoras do SMP nas áreas de operação indicadas na figura I estão conectadas à Rede de Telefonia Fixa Comutada (RTFC), que, por sua vez, implementa o Serviço Telefônico Fixo Comutado (STFC) destinado à comunicação entre pontos fixos por meio de transmissão de sinais de voz e de outros sinais, utilizando processos de telefonia, então é correto concluir que, na conexão entre o SMP e a RTFC, os referidos sinais deverão estar na forma analógica, pois a telefonia fixa comutada exige o uso de sinais analógicos para a sua correta operação.

• C. Certo
• E. Errado

As empresas prestadoras de serviços de comunicação empregam uma diversidade de tecnologias de rede para prover aos seus clientes serviços adaptados às normas regulatórias e às necessidades de comunicação dos indivíduos e das organizações. Acerca do uso de tecnologias de rede em serviços comuns de comunicação, julgue os itens que se seguem.

Serviços de telefonia fixa são prestados com base em redes completamente determinísticas.

• C. Certo
• E. Errado
