Questões de Engenharia Elétrica do ano 2007

Uma instalação elétrica constituída de duas cargas trifásicas é alimentada por meio de uma rede de energia elétrica trifásica com tensões equilibradas e simétricas. A tensão de linha da rede é igual a 100 V. Uma das cargas absorve 1 kVA, com fator de potência indutivo igual a 0,8. A outra carga é puramente resistiva e absorve 2 kVA. Com base nessas informações, julgue os itens que se seguem.

No total, a rede de energia elétrica fornece 3 kVA às cargas.

• C. Certo
• E. Errado

Uma instalação elétrica constituída de duas cargas trifásicas é alimentada por meio de uma rede de energia elétrica trifásica com tensões equilibradas e simétricas. A tensão de linha da rede é igual a 100 V. Uma das cargas absorve 1 kVA, com fator de potência indutivo igual a 0,8. A outra carga é puramente resistiva e absorve 2 kVA. Com base nessas informações, julgue os itens que se seguem.

A corrente elétrica que flui da rede para as cargas é inferior a 20 A.

• C. Certo
• E. Errado

Uma instalação elétrica constituída de duas cargas trifásicas é alimentada por meio de uma rede de energia elétrica trifásica com tensões equilibradas e simétricas. A tensão de linha da rede é igual a 100 V. Uma das cargas absorve 1 kVA, com fator de potência indutivo igual a 0,8. A outra carga é puramente resistiva e absorve 2 kVA. Com base nessas informações, julgue os itens que se seguem.

Eleva o fator de potência da instalação um capacitor trifásico, adequadamente dimensionado para conexão em paralelo com as cargas, com potência igual a 0,5 kVar.

• C. Certo
• E. Errado

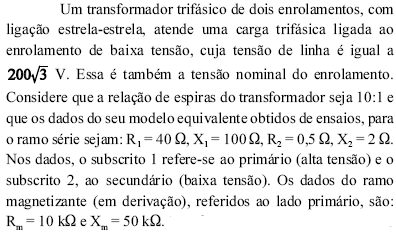

Com base nessas informações, julgue
os itens a seguir.

Caso a carga trifásica seja equilibrada e absorva 6.000 VA, a perda ativa nos enrolamentos do transformador será igual a 60 W.

• C. Certo
• E. Errado

Com base nessas informações, julgue
os itens a seguir.

A corrente elétrica que circula pelo enrolamento de alta tensão é igual a 10 A.

• C. Certo
• E. Errado

Com base nessas informações, julgue
os itens a seguir.

Caso a carga seja indutiva, a tensão fase-neutro no lado de alta tensão necessária para atender a carga será igual a 2.000 V.

• C. Certo
• E. Errado

Acerca de condutores elétricos, julgue os próximos itens.

Considere que os terminais de um condutor sejam mantidos a uma diferença de potencial V. Nessa situação, existe um campo elétrico no interior do condutor que é responsável por manter o fluxo de corrente.

• C. Certo
• E. Errado

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

A chave c₃ fecha os seus contatos imediatamente após o fechamento dos contatos da

chave c₂ .

• C. Certo
• E. Errado

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

O dispositivo d ₁ é recomendado somente para circuitos de controle cujo objetivo seja comandar circuitos de força em que haja autotransformador

• C. Certo
• E. Errado

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

A primeira chave a fechar no circuito é a c ₁ .

• C. Certo
• E. Errado
