Questões de Engenharia Elétrica do ano 2007

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

O dispositivo e ₂ pode interromper a alimentação do motor, caso seja observada sobrecarga no circuito de força.

• C. Certo
• E. Errado

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

As derivações normalmente encontradas nos autotransformadores para esse tipo de circuito de força são de 20% e 50%; motores que acionam britadores podem demandar taps de até 65%.

• C. Certo
• E. Errado

A figura acima mostra o circuito de um acoplador óptico adequadamente dimensionado para captação de um sinal de tensão. No circuito, existe um diodo emissor de luz (LED) que fica próximo a um fototransistor, sendo ambos encapsulados em um mesmo invólucro. A respeito do funcionamento desse circuito, julgue os itens subseqüentes.

Uma variação de tensão V_i provoca variação na corrente elétrica que circula pelo LED. Esse processo fará que varie a corrente no fototransistor, proporcionando, assim, variação na tensão entre o coletor e o emissor.

• C. Certo
• E. Errado

A figura acima mostra o circuito de um acoplador óptico adequadamente dimensionado para captação de um sinal de tensão. No circuito, existe um diodo emissor de luz (LED) que fica próximo a um fototransistor, sendo ambos encapsulados em um mesmo invólucro. A respeito do funcionamento desse circuito, julgue os itens subseqüentes.

Em um acoplador óptico, os terras do circuito de entrada (circuito do lado esquerdo, compreendendo os componentes até o LED) e do circuito de saída (circuito do lado direito, a partir do fototransistor) são necessariamente os mesmos, isto é, os dois circuitos têm o mesmo referencial.

• C. Certo
• E. Errado

A figura acima mostra o circuito de um retificador semicontrolado de onda completa em ponte. A fonte apresenta tensão V s (t) = V m sen(Tt), em V, e ângulo de disparo dos tiristores igual a ". Acerca do funcionamento do circuito acima, julgue os próximos itens.

Nesse circuito, a corrente instantânea i _s (t) fornecida pela fonte assume sempre valores positivos

• C. Certo
• E. Errado

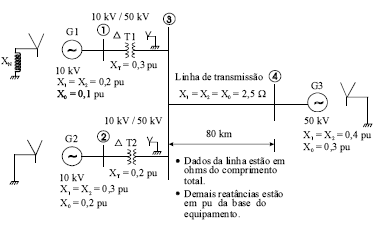

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

Tendo como referência a figura e as informações acima e considerando uma base de potência igual a 100 MVA e de tensão igual a 10 kV no gerador G1, julgue os itens a seguir.

Nesse sistema, o valor da reatância X _N não exerce influência sobre as correntes de curto-circuito trifásico.

• C. Certo
• E. Errado



A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

Tendo como referência a figura e as informações acima e considerando uma base de potência igual a 100 MVA e de tensão igual a 10 kV no gerador G1, julgue os itens a seguir.

O gerador G3 não contribui para a corrente de curto-circuito trifásico, caso esse defeito ocorra na barra 1.

• C. Certo
• E. Errado



A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

Tendo como referência a figura e as informações acima e considerando uma base de potência igual a 100 MVA e de tensão igual a 10 kV no gerador G1, julgue os itens a seguir.

Um curto-circuito trifásico na linha de transmissão, em um ponto afastado 40 km da barra 4, provoca a mesma intensidade de corrente de curto-circuito que a resultante desse mesmo tipo de falta na barra 4.

• C. Certo
• E. Errado



A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

Tendo como referência a figura e as informações acima e considerando uma base de potência igual a 100 MVA e de tensão igual a 10 kV no gerador G1, julgue os itens a seguir.

Supondo-se que a reatância X_N seja igual a 50% da reatância de seqüência positiva do gerador G1, a magnitude da corrente de curto-circuito fase-terra na barra 1 será superior a 10 pu.

• C. Certo
• E. Errado



A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

Tendo como referência a figura e as informações acima e considerando uma base de potência igual a 100 MVA e de tensão igual a 10 kV no gerador G1, julgue os itens a seguir.

Supondo-se que a contribuição da magnitude de corrente do gerador G3, devido a alguma falta no sistema, seja, em pu, igual a I, esse valor, em kA, fluindo do referido gerador, corresponderá a

• C. Certo
• E. Errado
