Questões de Engenharia Elétrica do ano 2007

Considerando que um processo industrial requeira a utilização de um motor de indução trifásico em gaiola, e que esse motor demande elevada corrente de partida, podendo atingir potência máxima de serviço de até 10 kW, julgue os itens a seguir.

Desde que seja possível a sua instalação, esquemas de partida que utilizem dispositivos do tipo chave estrelatriângulo são apropriados para usar durante a partida desse motor.

• C. Certo
• E. Errado

Considerando que, nos sistemas de transmissão e distribuição de energia elétrica em CA, encontram-se os mais diversos tipos de carga, julgue os próximos itens, acerca de equipamentos elétricos e cargas elétricas.

Um motor de indução trifásico no sistema de distribuição ligado no lado de baixa tensão pode ser considerado como um exemplo de carga elétrica que tem fator de potência indutivo.

• C. Certo
• E. Errado

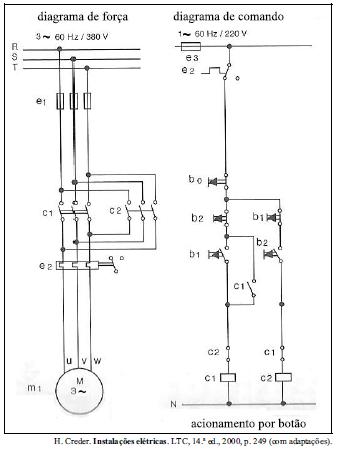

Considerando que os circuitos de comando e de força mostrados na figura acima tenham sido projetados com o intuito de acionar manualmente o motor de indução trifásico para um sentido ou outro, julgue os itens seguintes.

Ao se pressionar o botão b1 que está na posição normalmente aberta no circuito, o motor começa a girar em determinado sentido até atingir velocidade de regime permanente, permanecendo nesse estado se nenhuma anormalidade ocorrer ou se nenhum outro botão for pressionado.

• C. Certo
• E. Errado

Considerando que os circuitos de comando e de força mostrados na figura acima tenham sido projetados com o intuito de acionar manualmente o motor de indução trifásico para um sentido ou outro, julgue os itens seguintes.

Caso o motor esteja girando em regime permanente, então o seu acionamento não pode ter sido efetuado energizando-se a bobina c2.

• C. Certo
• E. Errado

Considerando que os circuitos de comando e de força mostrados na figura acima tenham sido projetados com o intuito de acionar manualmente o motor de indução trifásico para um sentido ou outro, julgue os itens seguintes.

Considere-se que o motor esteja girando com velocidade nominal. Nessa situação, pressionando-se o botão b1 que está na posição normalmente fechada, o motor pára.

• C. Certo
• E. Errado

Considerando que os circuitos de comando e de força mostrados na figura acima tenham sido projetados com o intuito de acionar manualmente o motor de indução trifásico para um sentido ou outro, julgue os itens seguintes.

O circuito de força do motor é alimentado por tensão de linha cujo valor é igual a 380 V, e o circuito de controle, por tensão fase-neutro igual a 220 V.

• C. Certo
• E. Errado

Considerando que os circuitos de comando e de força mostrados na figura acima tenham sido projetados com o intuito de acionar manualmente o motor de indução trifásico para um sentido ou outro, julgue os itens seguintes.

Considere-se que o motor esteja ligado em triângulo e funcionando normalmente, e, repentinamente, um dos fusíveis no circuito de força queime. Nessa situação, imediatamente em seguida à queima do fusível, a velocidade do motor diminuirá até que o motor pare.

• C. Certo
• E. Errado

Julgue os itens seguintes, que versam sobre a conversão eletromecânica de energia que ocorre em máquinas rotativas.

A conversão de energia mecânica em energia elétrica é feita pelas máquinas rotativas, por meio de um campo magnético de acoplamento.

• C. Certo
• E. Errado

Julgue os itens seguintes, que versam sobre a conversão eletromecânica de energia que ocorre em máquinas rotativas.

O princípio de conservação da energia estabelece que a potência elétrica desenvolvida por uma máquina rotativa é igual à sua potência mecânica desenvolvida. Essa igualdade é válida tanto para a ação motora como para a ação geradora da máquina rotativa.

• C. Certo
• E. Errado

Julgue os itens seguintes, que versam sobre a conversão eletromecânica de energia que ocorre em máquinas rotativas.

Tensões induzidas surgem nos terminais dos enrolamentos de armadura de uma máquina rotativa somente quando a máquina opera como gerador

• C. Certo
• E. Errado
