Questões de Engenharia Elétrica do ano 2008

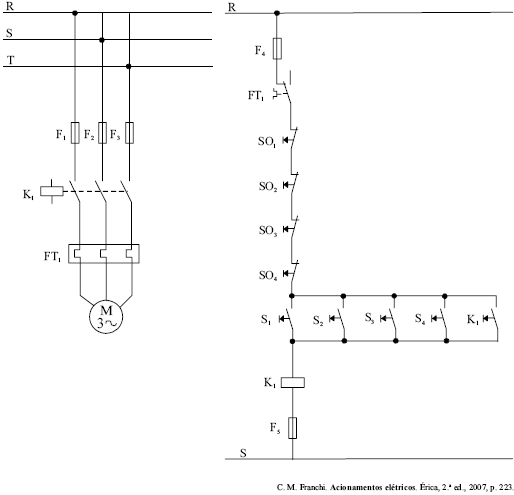

A figura acima mostra o esquema dos circuitos de comando e de força para acionamento de um motor de indução trifásico. Considerando que todos os componentes estejam corretamente dimensionados e instalados no circuito, julgue os itens seguintes.

O circuito de comando permite a reversão do sentido de rotação do motor, mesmo após o motor ser acionado.

• C. Certo
• E. Errado

A figura acima mostra o esquema dos circuitos de comando e de força para acionamento de um motor de indução trifásico. Considerando que todos os componentes estejam corretamente dimensionados e instalados no circuito, julgue os itens seguintes.

Se, após longo tempo de funcionamento, o motor desligar-se, repentinamente, em razão de sobrecarga ocasionada por carga mecânica além da permitida para o funcionamento normal do motor, será correto inferir que, muito provavelmente, todos os fusíveis no circuito de força atuaram.

• C. Certo
• E. Errado

A figura acima mostra o esquema dos circuitos de comando e de força para acionamento de um motor de indução trifásico. Considerando que todos os componentes estejam corretamente dimensionados e instalados no circuito, julgue os itens seguintes.

O motor pode ser comandado de mais de um ponto, dependendo do botão a ser pressionado.

• C. Certo
• E. Errado

Acerca das máquinas de corrente contínua (CC), julgue os seguintes itens.

No rotor de máquinas CC, estão presentes os enrolamentos de armadura. Esses enrolamentos podem ser conectados na forma ondulada ou na forma imbricada. Na forma imbricada, o número de caminhos paralelos é sempre igual a dois.

• C. Certo
• E. Errado

Acerca das máquinas de corrente contínua (CC), julgue os seguintes itens.

Considere que um gerador CC do tipo shunt possua resistências de campo e de armadura iguais a 50  e 0,05 , respectivamente. Nessa situação, se a tensão nos terminais da armadura for igual a 250 V, a corrente que circula no enrolamento de campo será igual a 5 A.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, relativos a máquinas síncronas trifásicas.

O motor síncrono, quando opera sobreexcitado, apresenta fator de potência indutivo.

• C. Certo
• E. Errado

Acerca das máquinas de corrente contínua (CC), julgue os seguintes itens.

A velocidade de um motor CC em derivação pode ser controlada por meio do ajuste da corrente de campo. Se a corrente de campo for reduzida, a velocidade do motor também diminuirá.

• C. Certo
• E. Errado

Motores síncronos são utilizados para compensar o fator de potência de instalações que têm elevado consumo de reativo. A respeito das características desse tipo de equipamento, julgue os itens seguintes.

O fator de potência em um motor síncrono, para uma mesma condição de carga, é ajustado por meio da variação da corrente de campo do motor.

• C. Certo
• E. Errado

Motores síncronos são utilizados para compensar o fator de potência de instalações que têm elevado consumo de reativo. A respeito das características desse tipo de equipamento, julgue os itens seguintes.

Sob condições a vazio, mas sincronizado à rede elétrica, um motor síncrono opera com elevada corrente de armadura, comparado à corrente de plena carga, porque, para manter a sua rotação síncrona, o seu campo girante requer elevada potência aparente.

• C. Certo
• E. Errado

Acerca de máquinas CC, das características típicas de carga de geradores e das relações entre conjugado e velocidade em motores, julgue os itens subseqüentes.

Considerando-se a faixa de funcionamento de velocidade, desde zero à plena carga, motores com característica em derivação sempre apresentam variação de conjugado maior que motores do tipo série.

• C. Certo
• E. Errado
